CANBUS - Schnittstelle (Option)

Pin Signalname
1 N.C.
2 CANL
3 ISOLATED GND
4 N.C.
5 N.C.
6 N.C.
7 CANH
8 N.C.
9 N.C.

PROFIBUS - Schnittstelle (Option)

Pin Signalname
1 N.C.
2 N.C.
3 RXD-P/TXD-P
4 ISODE
5 ISOLATED GND
6 ISOLATED +5V
7 N.C.
8 RXD-N/TXD-N
9 N.C.
INLine-P3_e – Benutzerhandbuch
Technischer Anhang – Schnittstellen

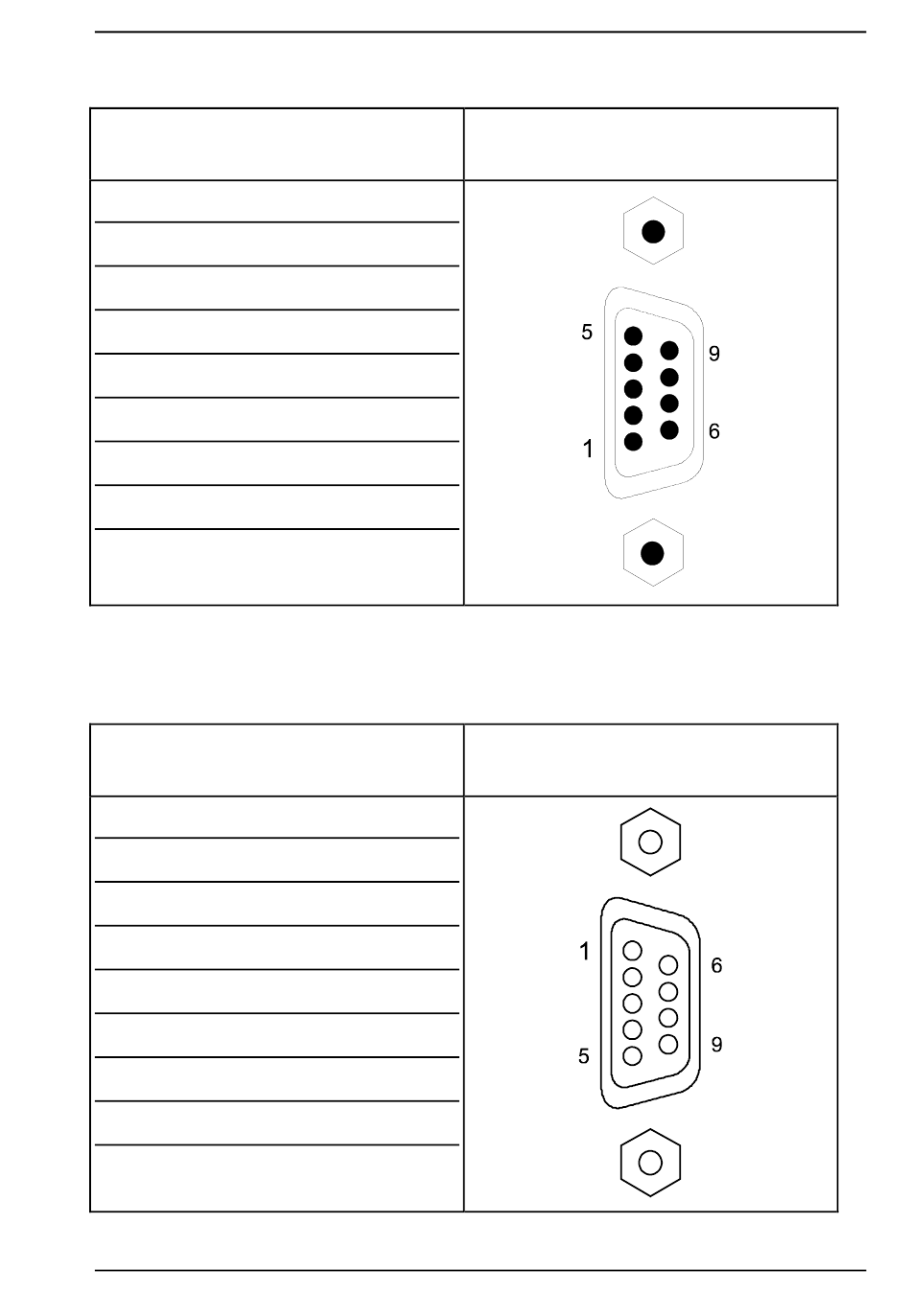

9-poliger SUB-D-Stecker
(male)
9-poliger SUB-D-Buchse
(female)
47
