Produktbeschreibung

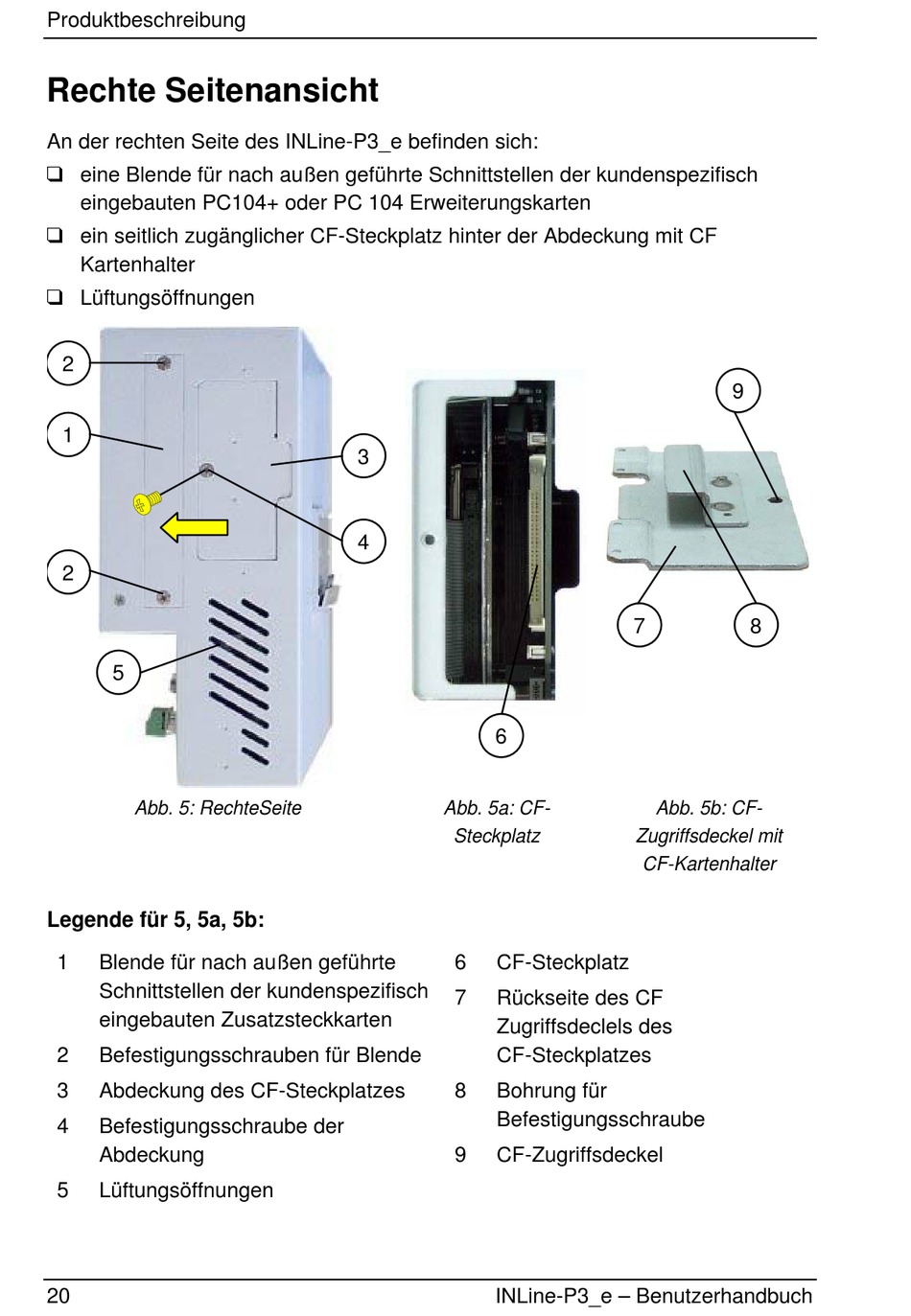

Rechte Seitenansicht
An der rechten Seite des INLine-P3_e befinden sich:
q eine Blende für nach außen geführte Schnittstellen der kundenspezifisch
eingebauten PC104+ oder PC 104 Erweiterungskarten
q ein seitlich zugänglicher CF-Steckplatz hinter der Abdeckung mit CF
Kartenhalter
q Lüftungsöffnungen
2
1
2
5
Abb. 5: RechteSeite
Legende für 5, 5a, 5b:
1
Blende für nach außen geführte
Schnittstellen der kundenspezifisch
eingebauten Zusatzsteckkarten
2
Befestigungsschrauben für Blende
3
Abdeckung des CF-Steckplatzes
4
Befestigungsschraube der
Abdeckung
5
Lüftungsöffnungen
20
3
4
6
Abb. 5a: CF-
Steckplatz
6
CF-Steckplatz
7
Rückseite des CF
Zugriffsdeclels des
CF-Steckplatzes
8
Bohrung für
Befestigungsschraube
9
CF-Zugriffsdeckel
INLine-P3_e – Benutzerhandbuch
9
7
8
Abb. 5b: CF-
Zugriffsdeckel mit
CF-Kartenhalter
