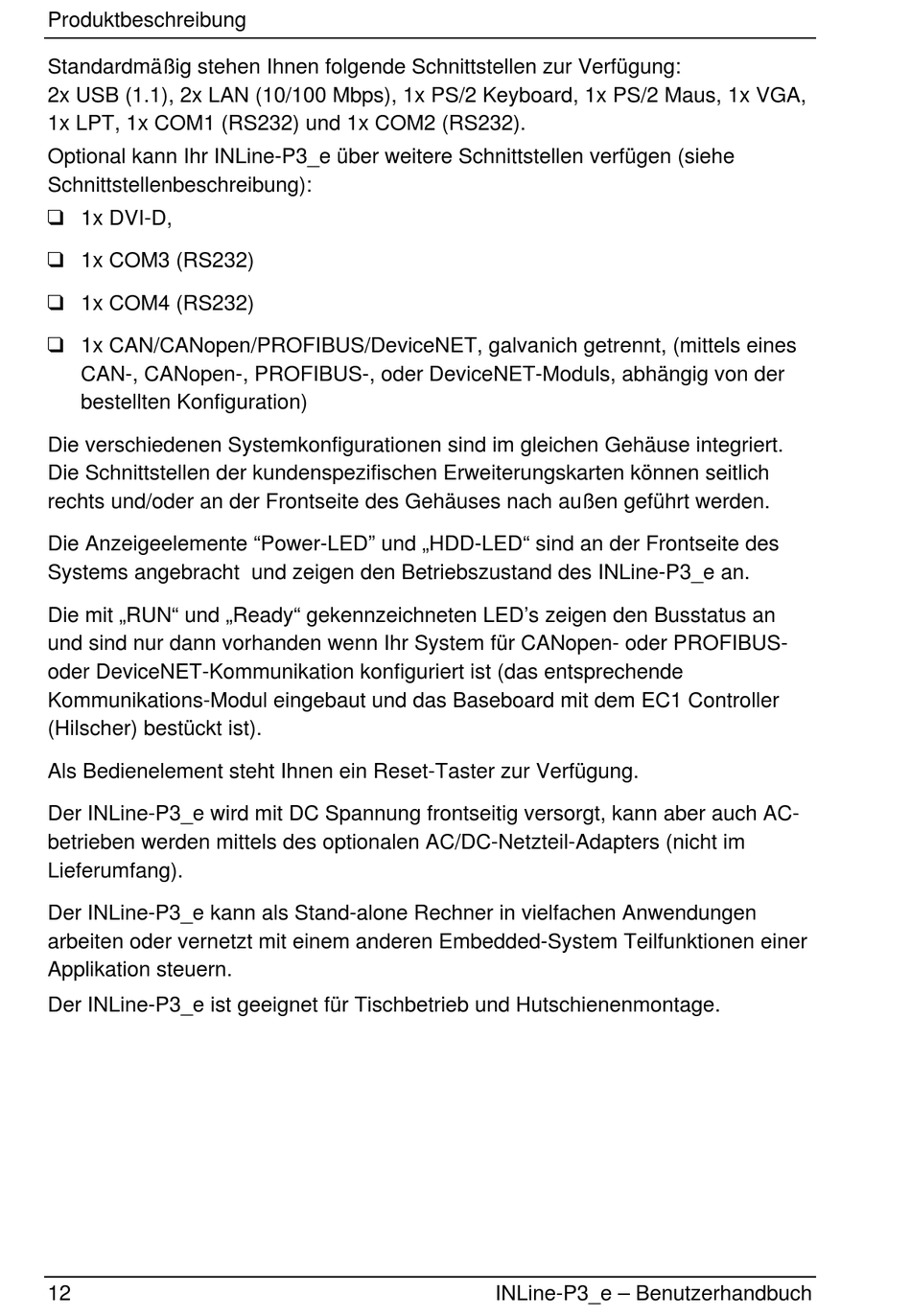

Produktbeschreibung
Standardmäßig stehen Ihnen folgende Schnittstellen zur Verfügung:
2x USB (1.1), 2x LAN (10/100 Mbps), 1x PS/2 Keyboard, 1x PS/2 Maus, 1x VGA,
1x LPT, 1x COM1 (RS232) und 1x COM2 (RS232).
Optional kann Ihr INLine-P3_e über weitere Schnittstellen verfügen (siehe
Schnittstellenbeschreibung):
q 1x DVI-D,
q 1x COM3 (RS232)
q 1x COM4 (RS232)
q 1x CAN/CANopen/PROFIBUS/DeviceNET, galvanich getrennt, (mittels eines
CAN-, CANopen-, PROFIBUS-, oder DeviceNET-Moduls, abhängig von der
bestellten Konfiguration)
Die verschiedenen Systemkonfigurationen sind im gleichen Gehäuse integriert.
Die Schnittstellen der kundenspezifischen Erweiterungskarten können seitlich
rechts und/oder an der Frontseite des Gehäuses nach außen geführt werden.
Die Anzeigeelemente "Power-LED" und „HDD-LED" sind an der Frontseite des
Systems angebracht und zeigen den Betriebszustand des INLine-P3_e an.
Die mit „RUN" und „Ready" gekennzeichneten LED's zeigen den Busstatus an
und sind nur dann vorhanden wenn Ihr System für CANopen- oder PROFIBUS-
oder DeviceNET-Kommunikation konfiguriert ist (das entsprechende
Kommunikations-Modul eingebaut und das Baseboard mit dem EC1 Controller
(Hilscher) bestückt ist).
Als Bedienelement steht Ihnen ein Reset-Taster zur Verfügung.
Der INLine-P3_e wird mit DC Spannung frontseitig versorgt, kann aber auch AC-
betrieben werden mittels des optionalen AC/DC-Netzteil-Adapters (nicht im
Lieferumfang).
Der INLine-P3_e kann als Stand-alone Rechner in vielfachen Anwendungen
arbeiten oder vernetzt mit einem anderen Embedded-System Teilfunktionen einer
Applikation steuern.
Der INLine-P3_e ist geeignet für Tischbetrieb und Hutschienenmontage.
