Inbetriebnahme
Einsetzen und Entnehmen der CompactFlash™-Karte
Für das Einsetzen und Entnehmen der CF-Karte muss zuerst der CF-
Zugriffsdeckel abgeschraubt werden (siehe Abb. 5, 5a). Die CF-Karte wird mit
der Oberseite nach vorne in den INLine-P3_e eingesetzt!
Das System muss ordnungsgemäß heruntergefahren werden und
von der Spannungsversorgung getrennt sein, bevor die
CF-Karte eingesetzt oder entfernt werden kann.
Um die CompactFlash™-Karte zu installieren, gehen Sie bitte folgendermaßen
vor:
1. Lösen Sie die Befestigungsschraube welche den CF-Steckplatz-Zugriffsdeckel
(mit Kartenhalter) an das Gehäuse des INLine-P3_e befestigt, und legen Sie
diese für später beiseite.
2. Ziehen Sie den CF-Steckplatz-Zugriffsdeckel in die Pfeilrichtung und heben
Sie diesen aus.
3. Stecken Sie die CompactFlash™-Karte mit den Anschlusskontakten
(Buchsenförmig) vorwärts in das CF-slot ein.
4. Drücken Sie die CompactFlash™-Karte sorgfältig in den CF-Karten-
Steckplatz, bis zum Anschlag.
5. Montieren Sie den CF-Steckplatz-Zugriffsdeckel wieder an das
Systemgehäuse und befestigen Sie den CF-Steckplatz-Zugriffsdeckel und
mittels der beiseite gelegten Schraube.
30

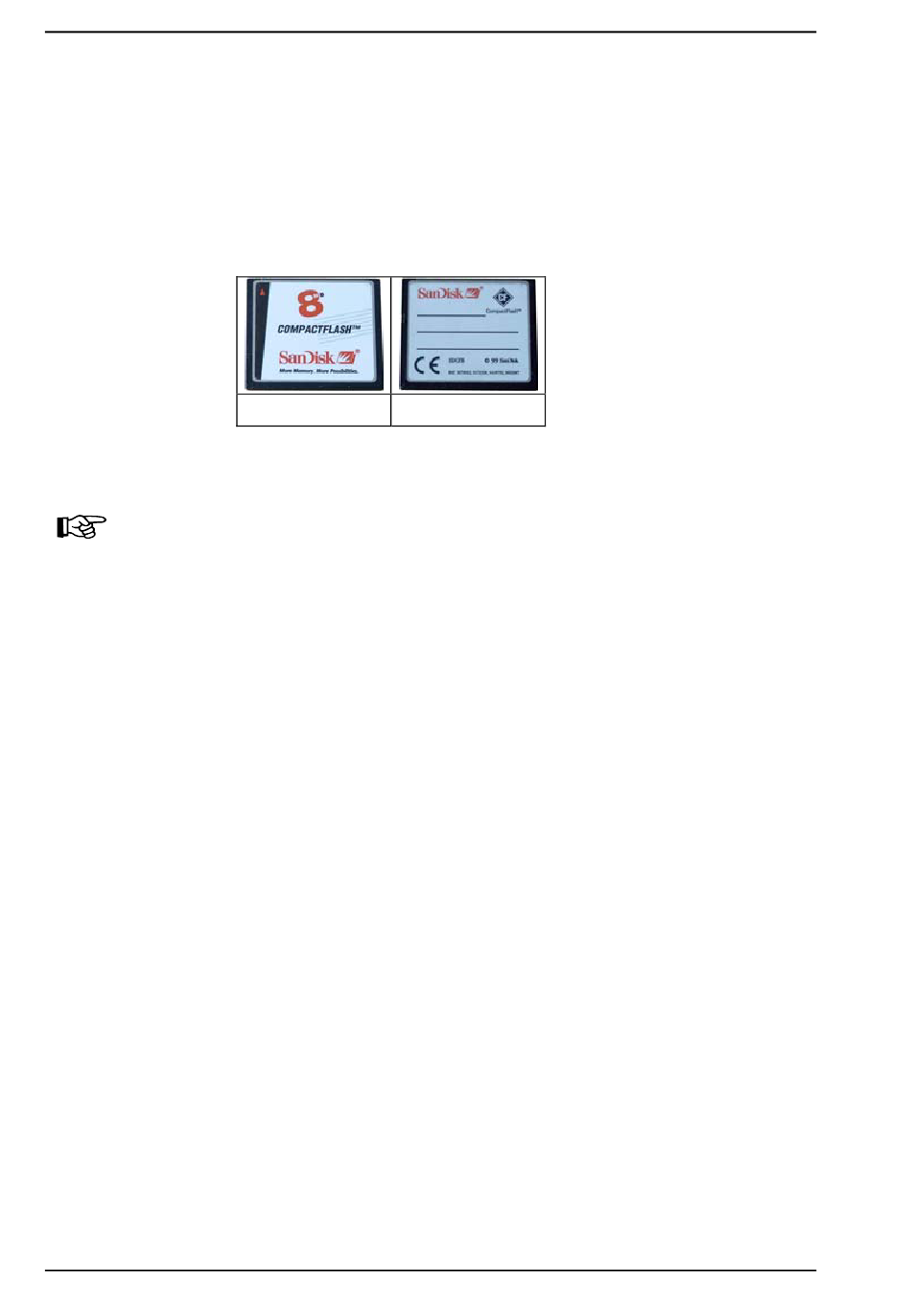

CF-Karte (Beispiel)
Oberseite Unterseite
