Kontron Embedded Computers INLine-P3 e Benutzerhandbuch Seite 27

Ein- / Ausbau der Zusatzsteckkarten
1
3
5

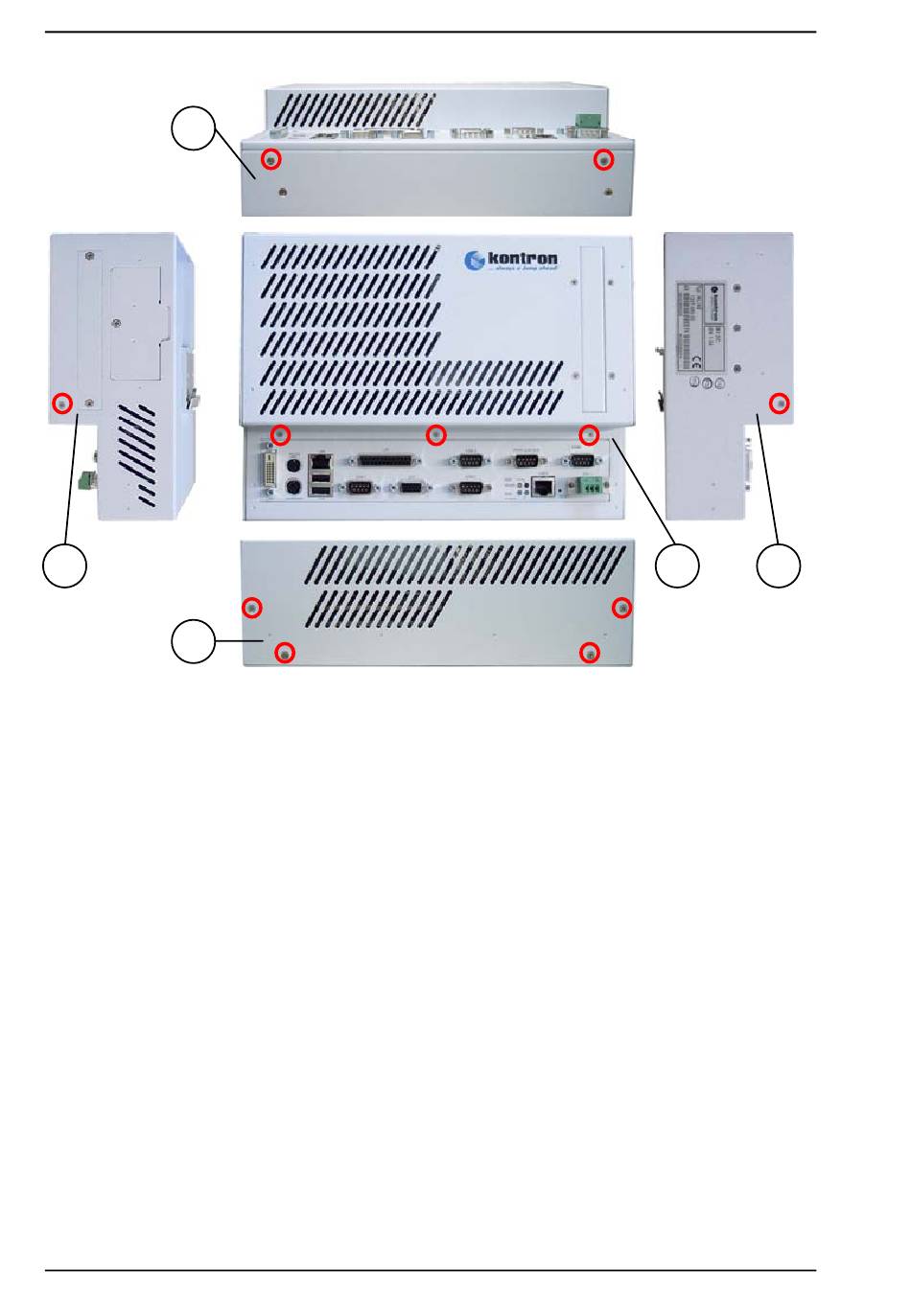

Abb. 11: Befestigungsschrauben für den Deckel des INLine-P3_e
1 Untere Seite
2 Frontseite
3 Rechte Seite
3. Wenn Ihr INLine-P3_e mit einer Festplatte ausgestattet ist, muss diese für den
Einbau von Zusatzsteckkarten (max. zwei) erst ausgebaut werden. Lösen Sie
dafür die vier Befestigungsschrauben und entfernen Sie die Festplatte und
Befestigungsplatte.
4. Das STX-Baseboard unterstützt sowohl PC104+ als auch PC-104-Karten.
Stecken Sie die Zusatzsteckkarte auf die entsprechenden Stecker des
Baseboards bzw. der vorliegenden Zusatzsteckkarte (die Karten werden
aufeinander gestapelt). Verwenden Sie dafür die mit der Zusatzsteckkarte/n
mitgelieferten Befestigungsteile (Abstandbolzen und Schrauben).
5. Bauen Sie die Festplatte (wenn vorhanden) mit Befestigungsplatte wieder ein.
Die Befestigungsplatte liegt immer unter der Festplatte.
26
4 Linke Seite
5 Obere Seite
INLine-P3_e – Benutzerhandbuch
2 4
