Speichermedien

Das im INLine-P3_e integrierte STX-Modul stellt ein IDE-Kanal zur Verfügung an
den bis zu zwei IDE-Geräte angeschlossen werden können (ein Master und ein
Slave).
Ihr System ist mit einem CompactFlash™-Steckplatz ausgestattet für den Einsatz
einer CF-Karte (TypI). Abhängig von der bestellten Systemkonfiguration kann Ihr
INLine-P3_e optional, mit einer internen 2,5" Festplatte ausgestattet sein.
Beim Verwenden von CompactFlash™-Karten, kann nur ein
Gerät zusätzlich am IDE Kanal benutzt werden.
Einstellung der CompactFlash™ Karte als Master oder Slave über
DIP Switch SW2, DIP1:
Mittels dieses Schalters (DP1) bestimmen Sie, ob die CompactFlash™-Karte als
Master oder Slave am IDE-Kanal angeschlossen ist.
1

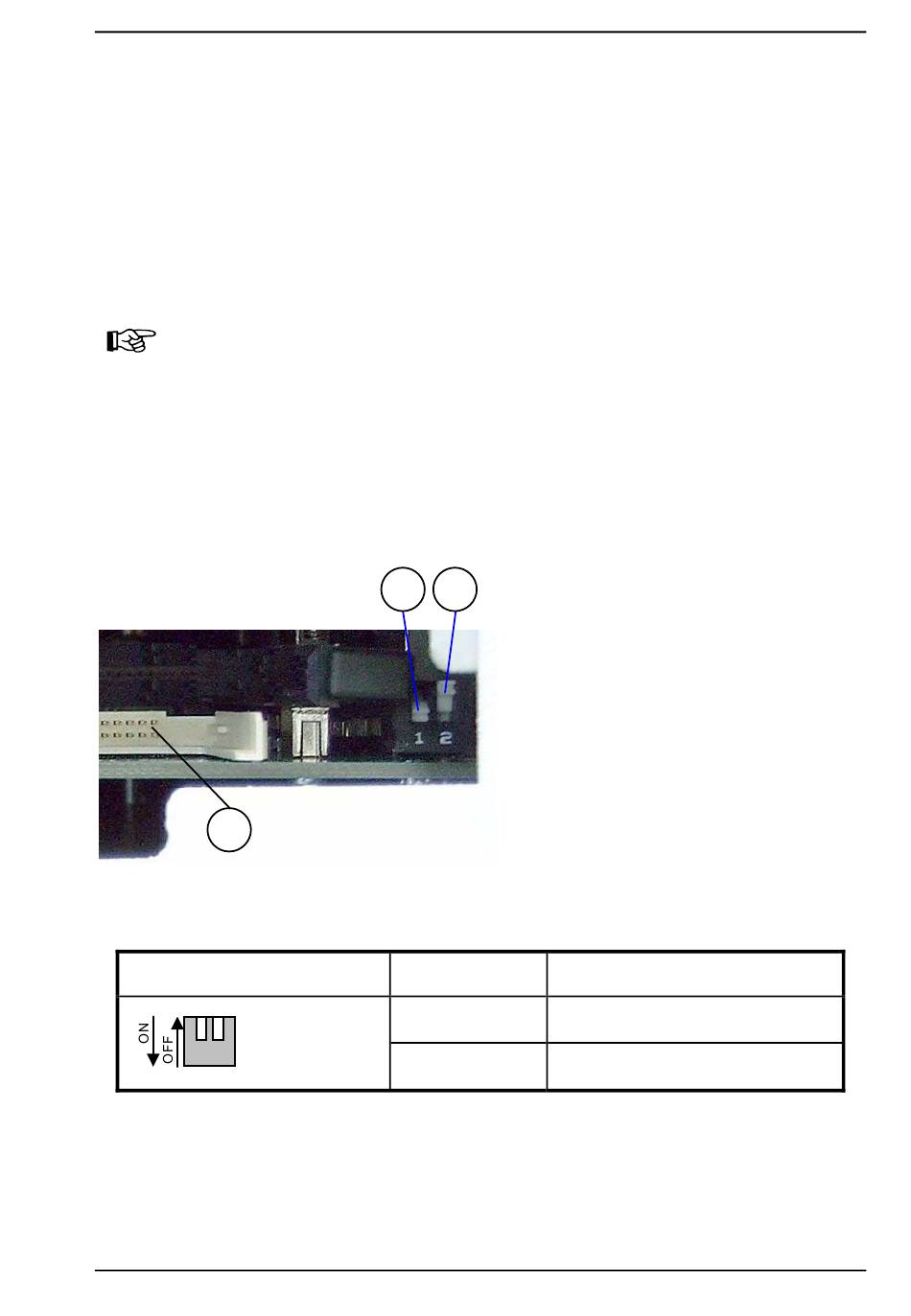

Abb. 16: Platzierung des SW2 (mit DIP1 und DIP2)
SW2: DIP1
1
INLine-P3_e – Benutzerhandbuch
2 3
1 CF-Steckplatz
2 DP1 für Einstellung der CF
als Master oder Slave
3 DP2 für COM2 Konfiguration
(siehe die Beschreibung der
COM2-Schnittstelle)
Einstellung Funktion CompactFlash
OFF Master
ON Slave (Default)
