Frontseite

An der Frontseite des INLine-P3_e befinden sich:
q die externe Schnittstellen des STX Moduls
q die kundenspezifisch konfigurierte CAN/CANopen/PROFIBIS/DeviceNET-
Schnittstelle (abhängig von der bestellten Konfiguration)
q der DC- Anschluss
q Bedien-und Anzeigeelement/e
q Blende für die Ausführung der Schnittstellen einer kundenspezifischen
Erweiterungskarte (PC-104 oder PC-104+)
q Lüftungsöffnungen
1
1 Lüftungsöffnungen an der
Frontseite
2 Schnittstellen des INLine-P3_e
3 Anzeigeelemente
4 Reset-Taster
INLine-P3_e – Benutzerhandbuch
2

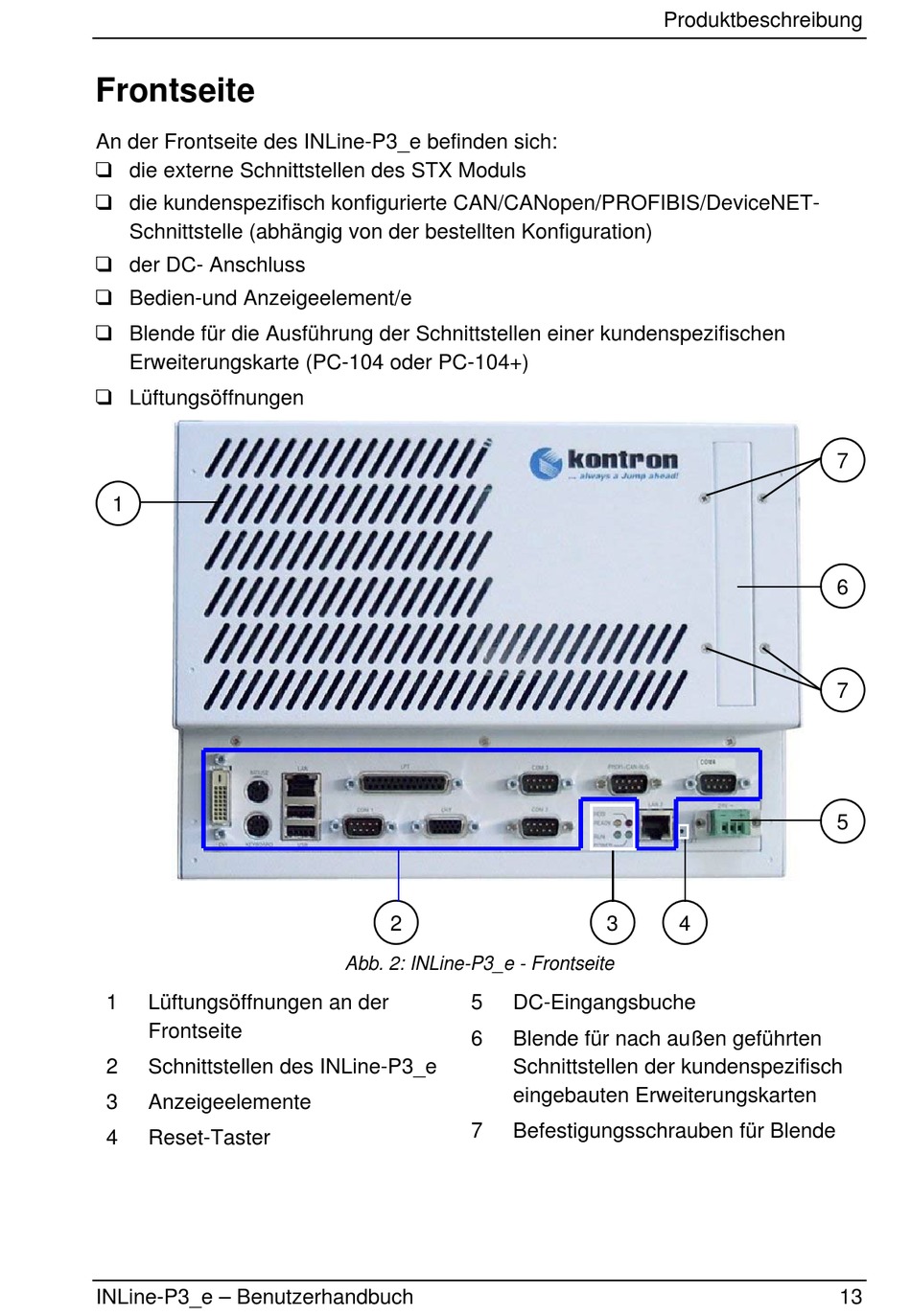

Abb. 2: INLine-P3_e - Frontseite
5 DC-Eingangsbuche
6 Blende für nach außen geführten
Schnittstellen der kundenspezifisch
eingebauten Erweiterungskarten
7 Befestigungsschrauben für Blende
Produktbeschreibung
3 4
7
6
7
5
