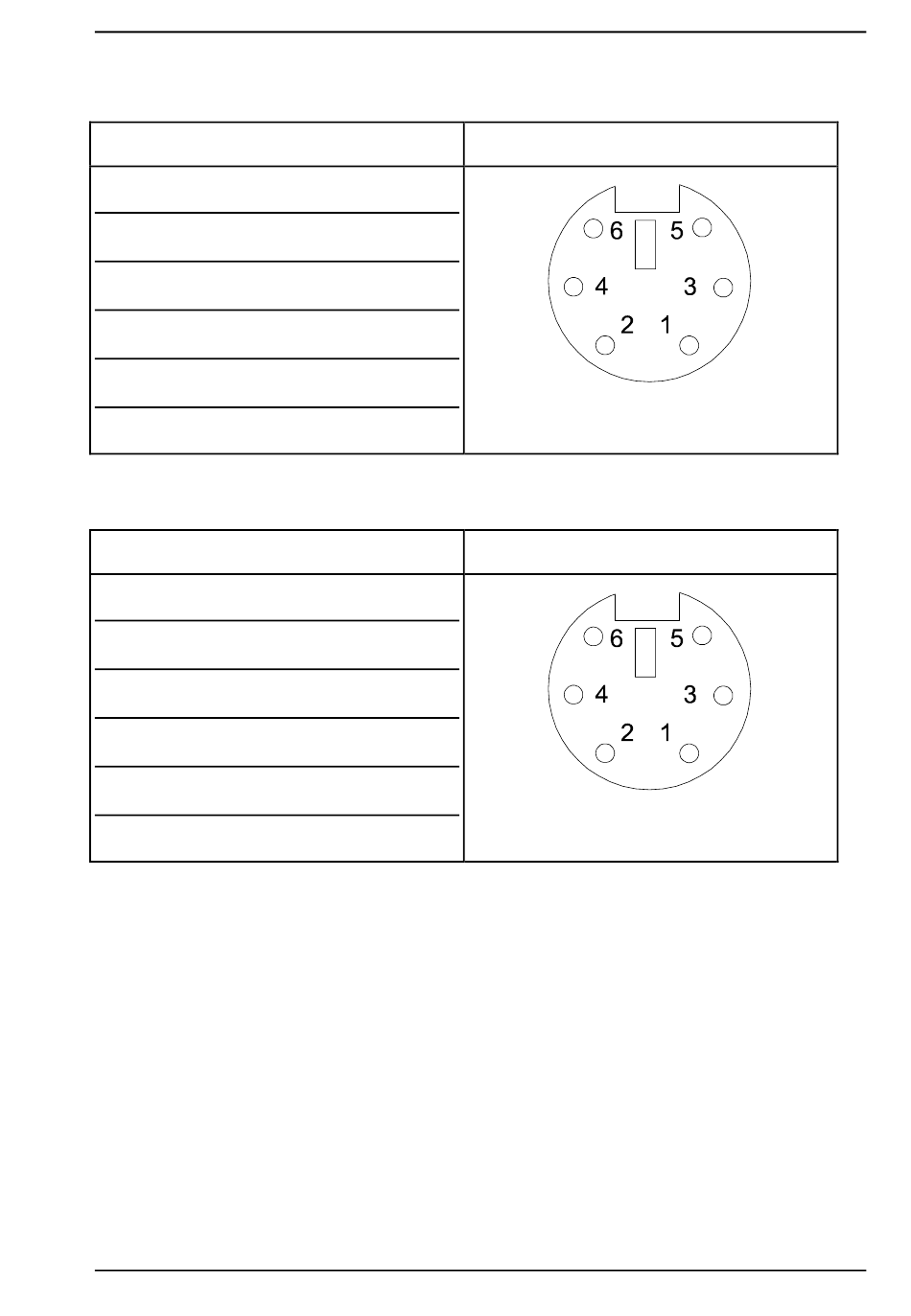

PS/2 Maus - Anschluss

Pin Signalame
1 Maus Daten
2 N.C.
3 GND
4 +5 V
5 Maus Clock
6 N.C.

PS/2 Tastatur - Anschluss

Pin Signalname
1 Keyboard Daten
2 N.C.
3 GND
4 +5 V
5 Keyboard Clock
6 V.C.
INLine-P3_e – Benutzerhandbuch
Technischer Anhang – Schnittstellen
6-polige Mini-DIN-Buchse
6-polige Mini-DIN-Buchse
45
