Inbetriebnahme

Inbetriebnahme
Netzkabel anschließen
Die DC-Netzeingangsbuchse befindet sich auf der Frontseite des INLine-P3_e.
Die Spannung der Stromquelle, muss mit der Spannung auf dem
Typenschild übereinstimmen.

DC-Anschluss

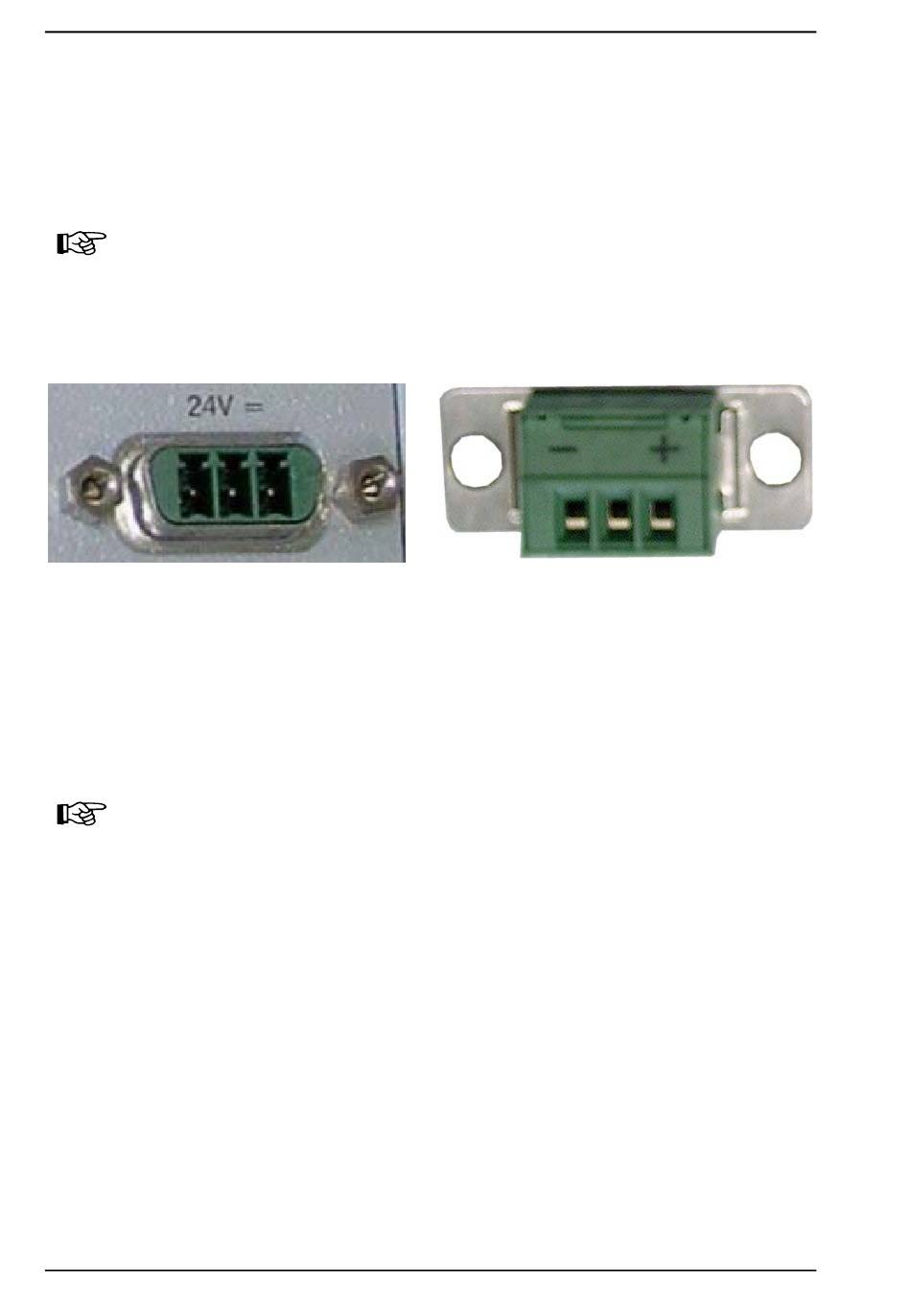

Abb. 14: DC-Anschluss (ohne Phoenix
Gegenstück
Fertigen Sie die DC-Anschlussleitung mit dem mitgelieferten Phoenix-
Steckergegenstück an. Achten Sie dabei auf die Polarität der Anschlüsse (siehe
Abb. 15)
Die Länge der DC-Anschlussleitung darf 10 m nicht überschreiten.
Die abisolierte Enden der Anschlussleitungen verdrillen aber nicht
verzinnen.
Das zweite Ende jeder Leitung wird entsprechend des vorhandenen
DC-Stromquellenanschlusses vorbereitet.
Schließen Sie den INLine-P3_e an die DC-Stromquelle an, wie folgend
beschrieben:
1. Stecken Sie das eine Ende des DC-Stromversorgungskabels an den
DC-Eingangsstecker (Phoenix) des INLine-P3_e.
2. Verbinden Sie das andere Ende mit einer entsprechenden DC-Stromquelle.
28
Abb. 15: DC-Anschluss (Phoenix
Steckergegenstück)
