5.2 Basiskonfiguration (2-Rohr System): Heizen und Kühlen mit
RAM 713 FC als externer Regler für FCA 1

5.2.1 Besonderheiten

Für eine Verwendung in einer 2-Rohr Heiz-/Kühlanlage müssen folgende Punkte beachtet
werden:
•
Im 2-Rohr System werden Heiz- und Kühlmedium (je nach Jahreszeit) durch die
gleichen Leitungen geführt und über dasselbe Ventil gesteuert.
Die Stellgröße Kühlen und die Stellgröße Heizen werden auf ein einziges,
gemeinsames Objekt (Obj. 7) gesendet.
•
Die Stellgrößen dürfen nicht zyklisch gesendet werden
•
Die Umschaltung zwischen Heiz- oder Kühlmedium wird von der Anlage
durchgeführt und muss deshalb dem Raumthermostat übertragen werden.
Die Heiz-/Kühlanlage muss bei Heizbetrieb eine 0 und bei Kühlbetrieb eine 1 auf das
Objekt 15 Umschalten zw. Heizen und Kühlen des RAM 713 FAN COIL senden.
5.2.2 Geräte:
• RAM 713 FC
• FCA 1
5.2.3 Übersicht

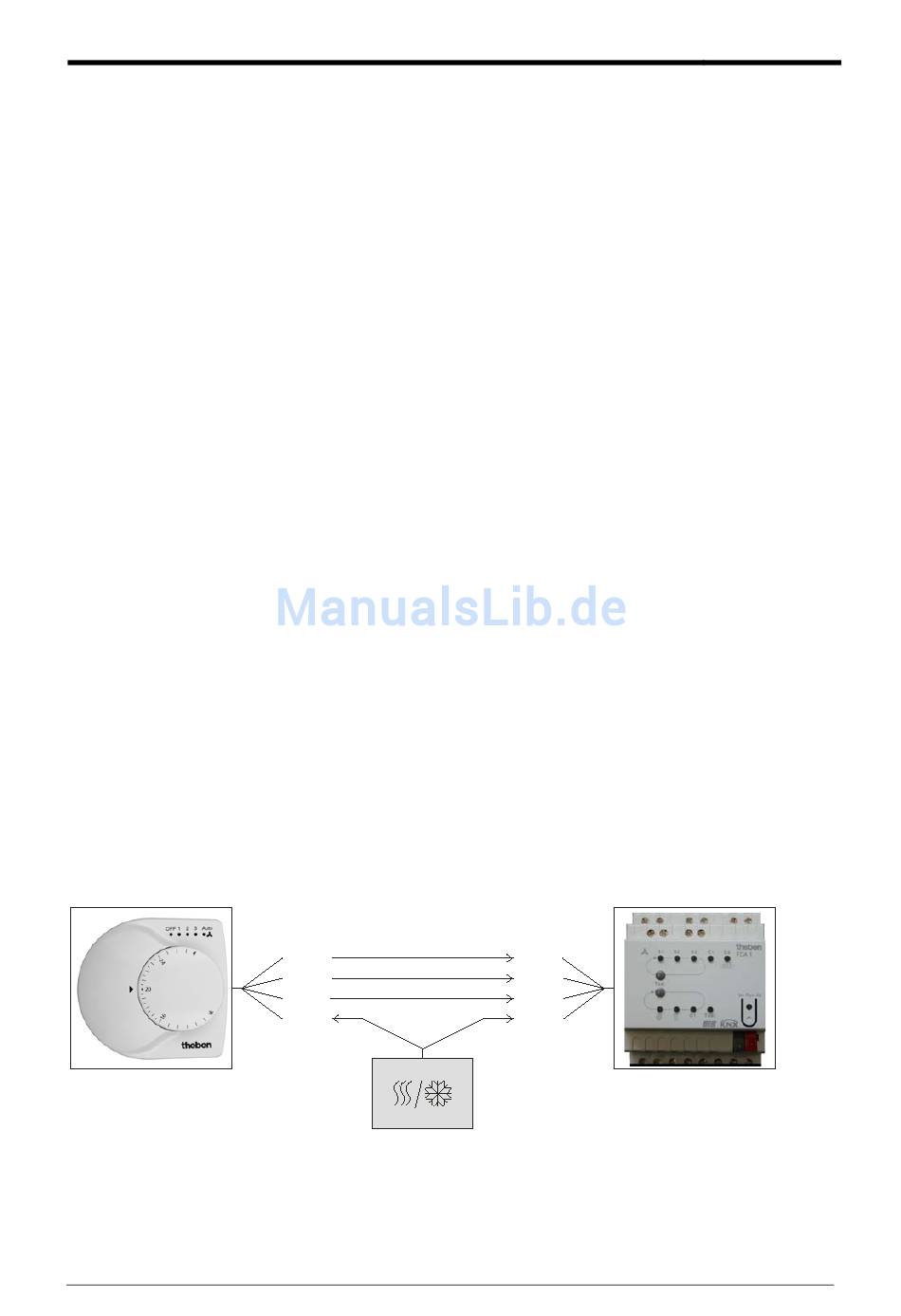

Abbildung 2
Stand: Sep-11 (Änderungen vorbehalten)
Obj. 7
Obj.16
Obj.17
Obj.15
H/C*
Obj. 0
Obj. 8
Obj.15
Obj. 1
* H/C = Heiz- / Kühlanlage
