- Seite 1 Raumtemperaturregler RAM 713 Fan Coil Raumtemperaturregler RAM 713 Fan Coil RAM 713 Fan Coil 713 9 202 Stand: Sep-11 (Änderungen vorbehalten) Seite 1 von 65...
-
Seite 2: Inhaltsverzeichnis
Raumtemperaturregler RAM 713 Fan Coil Inhaltsverzeichnis Funktionseigenschaften ...................... 4 Bedienung ........................5 Die Geräte LEDs ......................5 Vorteile vom RAM 713 FAN COIL ................6 1.3.1 Besonderheiten ....................... 6 Technische Daten ....................... 7 Das Applikationsprogramm „RAM 713 FAN COIL V1.3“ ..........8 Auswahl in der Produktdatenbank ................ - Seite 3 Raumtemperaturregler RAM 713 Fan Coil 5.4.1 Geräte: ........................40 5.4.2 Übersicht ......................40 5.4.3 Objekte und Verknüpfungen ................41 5.4.4 Wichtige Parametereinstellungen ................. 42 5.4.5 Frostschutz über Fensterkontakt ................43 Anhang ..........................44 Lüfter Zwangsbetrieb ....................44 6.1.1 Zwangsbetrieb über Bustelegramme ..............46 Ermittlung der aktuellen Betriebsart ................
-
Seite 4: Funktionseigenschaften
Raumtemperaturregler RAM 713 Fan Coil 1 Funktionseigenschaften Der Raumtemperaturregler RAM 713 FAN COIL ist ein stetiger EIB Raumtemperaturregler für Ventilator-Konvektoren (Fan Coil) in 2- und 4-Rohr Anlagen. Er misst die aktuelle Raumtemperatur (Istwert) und sendet eine stetige Stellgröße (0...100%) an einen Fan Coil Aktor (FCA 1 Best. -
Seite 5: Bedienung

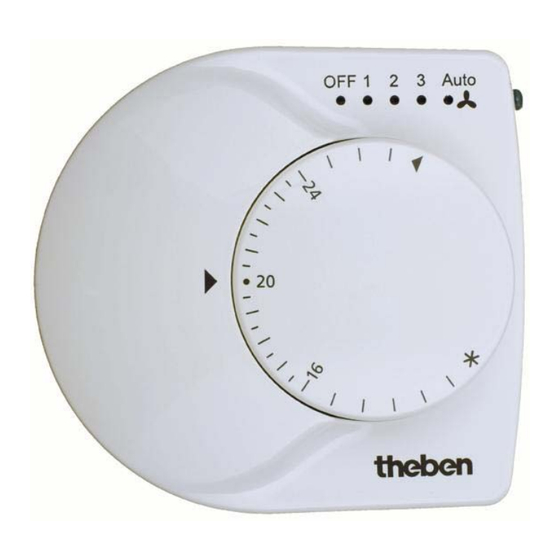

Raumtemperaturregler RAM 713 Fan Coil 1.1 Bedienung Zur Bedienung und Anzeige ist RAM 713 FAN COIL mit einem Stellrad und 5 LEDs zur Anzeige der aktuellen Lüfterstufe ausgestattet. Ferner kann die Lüfterstufe manuell mit der rechts von den LEDs angebrachten Taste eingestellt werden (Zwangsbetrieb). -
Seite 6: Vorteile Vom Ram 713 Fan Coil
Raumtemperaturregler RAM 713 Fan Coil 1.3 Vorteile vom RAM 713 FAN COIL • Stetiger Raumtemperaturregler • Bei Bedarf manuelle Vorwahl der Lüfterstufe • Betriebsartwechsel durch Präsenz- und Fensterobjekte • Heiz- und Kühlbetrieb • Stellrad zur Sollwerteinstellung oder -Verschiebung • Stufenlose Regelung durch stetige Stellgröße •... -
Seite 7: Technische Daten
Raumtemperaturregler RAM 713 Fan Coil 2 Technische Daten Spannungsversorgung: Busspannung Zulässige Betriebstemperatur: 0°C ...+ 50°C Schutzklasse: Schutzart: EN 60529: IP 21 Abmessungen: HxBxT 80x84x28 (mm) Eingänge: Anzahl: Kontaktspannung: 3,3 V Intern bereitgestellt Kontaktstrom: 1 mA Maximale Leitungslänge: Stand: Sep-11 (Änderungen vorbehalten) -
Seite 8: Das Applikationsprogramm „Ram 713 Fan Coil V1.3
Raumtemperaturregler RAM 713 Fan Coil 3 Das Applikationsprogramm „RAM 713 FAN COIL V1.3“ 3.1 Auswahl in der Produktdatenbank Hersteller Theben AG Heizung, Klima, Lüftung Produktfamilie Fan Coil Regler Produkttyp Programmname RAM 713 Fan Coil mit Schalten, Dimmen, Jal.V1.2 RAM 713 Fan Coil mit Schalten, Dimmen, Jal.V1.3 Für Geräte bis August 2011... -
Seite 9: Kommunikationsobjekte
Raumtemperaturregler RAM 713 Fan Coil 3.3 Kommunikationsobjekte 3.3.1 Eigenschaften der Objekte RAM 713 FAN COIL verfügt über 12 Kommunikationsobjekte. Manche Objekte können je nach Parametrierung unterschiedliche Funktionen annehmen. Tabelle 3 Flags Nr. Funktion Objektname K L S Ü 2 Byte ... - Seite 10 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung: Flags Nr. Funktion Objektname K L S Ü Schalt-Telegramm senden Schalten Eingang 1 EIN/AUS-Telegramm senden Dimmen E1 Ein/Aus 1 Bit EIN/AUS-Telegramm senden...
-
Seite 11: Beschreibung Der Objekte
Raumtemperaturregler RAM 713 Fan Coil 3.3.2 Beschreibung der Objekte • Objekt 0 „Basissollwert“ / „Manuelle Sollwertverschiebung“ Dieses Objekt kann 2 unterschiedliche Funktionen annehmen. Damit kann, je nach Parametrierung des Stellrades, entweder eine neue Solltemperatur vorgegeben oder die aktuelle Solltemperatur um einen bestimmten Wert verschoben werden Tabelle 6. - Seite 12 Raumtemperaturregler RAM 713 Fan Coil • Objekt 2 „Istwert“ Dieses Objekt sendet die vom Fühler aktuell gemessene Temperatur (Wenn Senden durch Parametrierung erlaubt) • Objekt 3 „Betriebsartvorwahl“ / „Nacht < - > Standby“ Die Funktion dieses Objekts ist von dem Parameter Objekte zur Festlegung der Betriebsart...
- Seite 13 Raumtemperaturregler RAM 713 Fan Coil • Objekt 5 „Fensterstellung“ / „Frost-Hitzeschutz“ Die Funktion dieses Objekts ist von dem Parameter Objekte zur Festlegung der Betriebsart auf der Parameterseite Betriebsart abhängig. Tabelle 9 Objekte zur Festlegung der Betriebsart Funktion des Objektes neu: Betriebsart, Präsenz, Fensterstatus...
- Seite 14 Raumtemperaturregler RAM 713 Fan Coil • Objekt 7 „Stellgröße Heizen“, Stellgröße Heizen und Kühlen“ Sendet die aktuelle Stellgröße Heizen (0...100%) bzw. Heizen oder Kühlen beim 2-Rohr System. Siehe Parameter Verwendetes Fan Coil System auf der Parameterseite Regelung. • Objekt 8 „Stellgröße Kühlen“...
-
Seite 15: Parameter
Raumtemperaturregler RAM 713 Fan Coil • Objekt 17 „Lüfter Zwang/Auto“ Sendet wenn eine Zwangs-Lüfterstufe über den Taster angewählt wird. Damit wird der Fan Coil Aktor (FCA 1) in den Zwangsbetrieb versetzt. Je nach Anwendung wird der Zwangsbetrieb entweder über eine 0 oder eine 1 ausgelöst. -
Seite 16: Sollwerte
Raumtemperaturregler RAM 713 Fan Coil 3.4.2 Sollwerte Tabelle 12 Bezeichnung Werte Bedeutung Basissollwert nach 18 °C, 19 °C, 20 °C, Ausgangssollwert für die Herunterladen der 21 °C, 22 °C, 23 °C, Temperaturregelung. Applikation 24 °C, 25 °C Minimal gültiger 5°C, 6°C, 7°C, 8°C,... - Seite 17 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung: Bezeichnung Werte Bedeutung aktueller Sollwert im Rückmeldung des aktuellen Komfortbetrieb Sollwertes über den Bus: Tatsächlichen Wert senden es soll immer der Sollwert gesendet werden, auf den (Heizen < > Kühlen) tatsächlich geregelt wird aktueller Sollwert).
-
Seite 18: Sollwerte Kühlen
Raumtemperaturregler RAM 713 Fan Coil 3.4.3 Sollwerte Kühlen Diese Seite erscheint nur wenn auf der Parameterseite Einstellungen die Regelfunktion Heizen und Kühlen gewählt wurde (Regelung benutzerdefiniert). Tabelle 13 Bezeichnung Werte Bedeutung Totzone zwischen Heizen und Legt die Pufferzone zwischen Kühlen... -
Seite 19: Bedienung
Raumtemperaturregler RAM 713 Fan Coil 3.4.4 Bedienung Tabelle 14 Bezeichnung Werte Bedeutung Funktion des Stellrades Basissollwert für internen Das Stellrad wird zur Regler Vorgabe des Basissollwertes (bitte folgendes Stellrad verwenden) verwendet. Eine Sollwertverschiebung über Objekt 0 möglich Auf das Gerät wird das Stellrad mit den Zahlen aufgesteckt. - Seite 20 Anpassung an den verwendeten Fan Coil Aktor. Siehe im Anhang: Lüfter Zwangsbetrieb über Objekt Zwang/Auto, Einstellung für den Theben Zwang = 1 Fan Coil Aktor FCA 1 (Best. Nr. 492 0 200) Der Zwangsbetrieb wird durch eine 1 ausgelöst.
- Seite 21 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung: Bezeichnung Werte Bedeutung Funktion der Taste: gesperrt Die Taste ist deaktiviert Lüfterstufe Die Lüfterstufe kann durch dauerhaft anwählen Tastendruck gewählt werden. Der Fan Coil Aktor (FCA 1) wird dabei durch ein Telegramm von Obj. 17 für...
-
Seite 22: Istwert
Raumtemperaturregler RAM 713 Fan Coil 3.4.5 Istwert Tabelle 15 Bezeichnung Werte Bedeutung Welchen Istwert verwenden Wird die Raumtemperatur bzw. über den eingebauten oder Funktion des externen über einen externen Fühler Fühlers* gemessen? Die Raumtemperatur wird im vom internen Fühler Gerät gemessen. - Seite 23 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung: Bezeichnung Werte Bedeutung Senden des Istwertes nicht bei Änderung Soll die aktuelle Raum- bzw. bei Änderung um 0,2 K Temperatur gesendet werden? Senden des externen bei Änderung um 0,3 K Wenn ja, Ab welcher Istwertes* bei Änderung um 0,5 K...
-
Seite 24: Regelung
Raumtemperaturregler RAM 713 Fan Coil 3.4.6 Regelung Bezeichnung Werte Bedeutung Verwendetes Fan Coil 2-Rohr System Es gibt nur einen System Wasserkreis der je nach Jahreszeit vom Kühl- bzw. Heizmedium durchströmt wird. 4-Rohr System Die Anlage besteht aus 2 getrennten Wasserkreisen für Heizung und Kühlung. - Seite 25 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung Bezeichnung Werte Bedeutung Senden der Stellgröße bei Änderung um 1 % Nach wie viel % Änderung** Heizen/Kühlen bei Änderung um 2 % der Stellgröße soll der neue bei Änderung um 3 % Wert gesendet werden? bei Änderung um 5 %...
- Seite 26 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung Bezeichnung Werte Bedeutung Proportionalband des 1 K, 1,5 K, 2 K, 2,5 K, 3 K Profi-Einstellung zur Kühlenreglers 3,5 K, 4 K, 4,5 K Anpassung des 5 K, 5,5 K, 6 K Regelverhaltens an den 6,5 K, 7 K, 7,5 K Raum.
-
Seite 27: Betriebsart
Raumtemperaturregler RAM 713 Fan Coil 3.4.7 Betriebsart Tabelle 16 Bezeichnung Werte Bedeutung Objekte zur Festlegung der neu: Betriebsart, Präsenz, RAM 713 FAN COIL kann Betriebsart Fensterstatus die Betriebsart in Abhängigkeit von Fenster- und Präsenzkontakte wechseln. alt: Komfort, Nacht, Frost Traditionelle Einstellung ohne Fenster- und Präsenzstatus. - Seite 28 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung Bezeichnung Werte Bedeutung Komfortverlängerung durch keine Präsenztaster im Nachtbetrieb 30 min. Party-Schaltung: 1 Stunde hiermit kann RAM 713 FAN 1,5 Stunden COIL durch das 2 Stunden Präsenzobjekt vom Nacht-/ 2,5 Stunden Frostbetrieb wieder für eine...
-
Seite 29: Eingänge E1, E2, E3
Raumtemperaturregler RAM 713 Fan Coil 3.4.8 Eingänge E1, E2, E3 Bezeichnung Werte Bedeutung Funktion von E1, E2 bzw. E3: Schalten Reaktion auf Schließen des Ausschaltbefehl senden Kontakts Einschaltbefehl senden Letzten Schaltbefehl umkehren keine Nicht senden Reaktion auf Öffnen des... - Seite 30 Raumtemperaturregler RAM 713 Fan Coil Fortsetzung: Bezeichnung Werte Bedeutung Funktion von E1 (+ E2): Dimmen heller/dunkler Funktion von E1 Dimmen heller Kurzer Tastendruck: Ein / Aus (Obj. 9) Langer Tastendruck: Heller dimmen (Obj.12) Funktion von E2 Dimmen dunkler Kurzer Tastendruck: Ein / Aus (Obj.
-
Seite 31: Inbetriebnahme
Raumtemperaturregler RAM 713 Fan Coil 4 Inbetriebnahme 4.1 Aktoren zur Heizungs- und Kühlungssteuerung Zur Ansteuerung der Heizungs- und Kühlungseinrichtungen stehen mehrere Möglichkeiten zur Verfügung. Funktion Aktor Best. Nr. Heizen und Kühlen mit Fan Coil FCA 1 4920200 Heizen mit Radiatoren... -
Seite 32: Typische Anwendungen
Raumtemperaturregler RAM 713 Fan Coil 5 Typische Anwendungen 5.1 Basiskonfiguration (4-Rohr System): Heizen und Kühlen mit RAM 713 FC als externer Regler für FCA 1 RAM 713 FC steuert den Fan Coil Aktor FCA 1. 5.1.1 Geräte: • RAM 713 FC •... -
Seite 33: Wichtige Parametereinstellungen
Raumtemperaturregler RAM 713 Fan Coil 5.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. anwenderspezifischen Parametereinstellungen. Tabelle 18: RAM 713 FC Parameterseite Parameter Einstellung Einstellungen Gerätetyp RAM 713 Fan Coil Regelung Verwendetes Fan Coil System 4-Rohr System... -
Seite 34: Basiskonfiguration (2-Rohr System): Heizen Und Kühlen Mit Ram 713 Fc Als Externer Regler Für Fca 1
Raumtemperaturregler RAM 713 Fan Coil 5.2 Basiskonfiguration (2-Rohr System): Heizen und Kühlen mit RAM 713 FC als externer Regler für FCA 1 5.2.1 Besonderheiten Für eine Verwendung in einer 2-Rohr Heiz-/Kühlanlage müssen folgende Punkte beachtet werden: • Im 2-Rohr System werden Heiz- und Kühlmedium (je nach Jahreszeit) durch die gleichen Leitungen geführt und über dasselbe Ventil gesteuert. -
Seite 35: Objekte Und Verknüpfungen
Raumtemperaturregler RAM 713 Fan Coil 5.2.4 Objekte und Verknüpfungen Tabelle 20: Verknüpfungen RAM 713 FC FCA 1 Kommentar Objektname Objektname FCA empfängt die Stellgrößen Stellgröße Heizen und Stellgröße Heizen / Heizen und Kühlen vom Kühlen Kühlen RAM 713 FC Telegramm wird Umschalten zw. -
Seite 36: Typische Anwendung (4-Rohr System)
Raumtemperaturregler RAM 713 Fan Coil 5.3 Typische Anwendung (4-Rohr System) 5.3.1 Aufgabenstellung: • In einem Bürogebäude ist eine Anlage für Heizen und Kühlen mit separaten Kreisläufen für warmes und kaltes Wasser installiert. • In den einzelnen Büros soll die Raumtemperatur in Abhängigkeit von der Tageszeit und der Belegung geregelt werden. -
Seite 37: Realisierung
Raumtemperaturregler RAM 713 Fan Coil 5.3.4 Realisierung: Zur Raumtemperaturregelung werden ein RAM 713 FC und ein FCA 1 eingesetzt. Der RAM 713 ermittelt den Sollwert aufgrund der gewählten Betriebsart und einer evtl. gewählten Sollwertkorrektur durch den Raumnutzer. Die Betriebsart wird von einer Schaltuhr TR 644 EIB vorgegeben. -
Seite 38: Objekte Und Verknüpfungen
Raumtemperaturregler RAM 713 Fan Coil Objekte und Verknüpfungen Tabelle 23: Verknüpfungen Temperaturregler mit Fan Coil Aktor. RAM 713 FC FCA 1 Kommentar Objektname Objektname FCA empfängt die Stellgröße Stellgröße Heizen Stellgröße Heizen Heizen vom RAM 713 S FCA empfängt die Stellgröße Stellgröße Kühlen... -
Seite 39: Wichtige Parametereinstellungen
Raumtemperaturregler RAM 713 Fan Coil 5.3.5 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. anwenderspezifischen Parametereinstellungen. Tabelle 27: RAM 713 FC Parameterseite Parameter Einstellung Einstellungen Gerätetyp RAM 713 Fan Coil Bedienung Funktion des Stellrades Manuelle Verschiebung mit... -
Seite 40: Schalten, Jalousie Steuern Und Dimmen Mit Geräten Der Mix-Serie, Zusätzlich Zum Reglerbetrieb
Raumtemperaturregler RAM 713 Fan Coil 5.4 Schalten, Jalousie steuern und Dimmen mit Geräten der MiX- Serie, zusätzlich zum Reglerbetrieb Zusätzlich zur seiner Aufgabe als Temperaturregler (siehe oben) kann der RAM 713 FAN COIL, über die externe Schnittstelle, einen Schaltaktor, eine Jalousie und einen Dimmer ansteuern. -
Seite 41: Objekte Und Verknüpfungen
Raumtemperaturregler RAM 713 Fan Coil 5.4.3 Objekte und Verknüpfungen Tabelle 33: Verknüpfungen RAM 713 FC MiX-Kombination Kommentar Objektname Objektname Schalten Ein/Aus Ein- bzw. Ausschalt- Schalten Eingang 1 GM RMG4 Kanal 1 Telegramme senden bei kurzem Tastendruck: Step/Stop Jalousie E2 Step/Stop Stoppen bzw. -
Seite 42: Wichtige Parametereinstellungen
Raumtemperaturregler RAM 713 Fan Coil 5.4.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. anwenderspezifischen Parametereinstellungen. An einem Schalteingang kann entweder ein Taster oder ein Schalter angeschlossen werden. Die Anpassung erfolgt über die Parameter Reaktion auf Schließen bzw. Öffnen des Kontakts. -
Seite 43: Frostschutz Über Fensterkontakt
Raumtemperaturregler RAM 713 Fan Coil 5.4.5 Frostschutz über Fensterkontakt Ein Fensterkontakt soll den automatischen Wechsel auf Frostschutzbetrieb (Hitzeschutzbetrieb) bewirken. Am Fenster ist ein Kontakt angebracht. Dieser wird direkt an einen Eingang der externen Schnittstelle, z.B. E1, angeschlossen. Das Gerät wird wie folgt parametriert:... -
Seite 44: Anhang
Raumtemperaturregler RAM 713 Fan Coil 6 Anhang 6.1 Lüfter Zwangsbetrieb Diese Funktion ermöglicht die manuelle Vorwahl der Lüfterstufe, sowohl durch den Taster am Gerät als auch über den Bus. Sie kann auf der Parameterseite Bedienung zeitgesteuert oder permanent aktiviert bzw. - Seite 45 Raumtemperaturregler RAM 713 Fan Coil Beispiel: Schwellwert für Eingestellte Werte bei Empfohlene Werte Lüfterstufe RAM 713 Fan Coil für FCA 1 20 % 10 % 50 % 40 % 80 % 70 % Wird mit Hilfe des Tasters die Lüfterstufe 2 gewählt, so sendet Objekt 16 die Stellgröße 50 %.
-
Seite 46: Zwangsbetrieb Über Bustelegramme
Raumtemperaturregler RAM 713 Fan Coil 6.1.1 Zwangsbetrieb über Bustelegramme Der Zwangsbetrieb kann ebenfalls durch Telegramme von anderen Busteilnehmern ausgelöst werden. Tabelle 37: Verhalten bei Zwang = 1 und Zwang = 0 Parameter: Verhalten Lüfter umschalten zw. Auto und Zwang Wenn Obj. -
Seite 47: Ermittlung Der Aktuellen Betriebsart
Raumtemperaturregler RAM 713 Fan Coil 6.2 Ermittlung der aktuellen Betriebsart aktuelle Sollwert kann durch die Wahl der Betriebsart den jeweiligen Anforderungen angepasst werden. Die Betriebsart kann über die Objekte 3..5 festgelegt werden. Dazu gibt es zwei Verfahren: 6.2.1 Neue Betriebsarten Wurde auf der Parameterseite Betriebsart beim Parameter Festlegung der Betriebsart Neu... -
Seite 48: Alte Betriebsarten
Raumtemperaturregler RAM 713 Fan Coil 6.2.2 Alte Betriebsarten Wurde auf der Parameterseite Betriebsart beim Parameter Festlegung der Betriebsart Alt... gewählt, so kann die aktuelle Betriebsart wie folgt festgelegt werden: Tabelle 39 Nacht Komfort Frost- / Hitzeschutz aktuelle Betriebsart Objekt 3... -
Seite 49: Ermittlung Des Sollwertes
Raumtemperaturregler RAM 713 Fan Coil 6.2.3 Ermittlung des Sollwertes 6.2.3.1 Sollwertberechnung Im Heizbetrieb Siehe auch: Basissollwert und Aktueller Sollwert Tabelle 40: aktueller Sollwert bei Heizen Betriebsart Aktueller Sollwert Komfort Basissollwert +/- Sollwertverschiebung Standby Basissollwert +/- Sollwertverschiebung – Absenkung im Standbybetrieb Nacht Basissollwert +/- Sollwertverschiebung –... -
Seite 50: Sollwertberechnung Im Kühlbetrieb
Raumtemperaturregler RAM 713 Fan Coil 6.2.3.2 Sollwertberechnung Im Kühlbetrieb Tabelle 41: aktueller Sollwert bei Kühlen Betriebsart Aktueller Sollwert Komfort Basissollwert + Sollwertverschiebung + Totzone Basissollwert + Sollwertverschiebung + Totzone + Erhöhung im Standby Standbybetrieb Nacht Basissollwert+ Sollwertverschiebung + Totzone + Erhöhung im Nachtbetrieb Frost- parametrierter Sollwert für Hitzeschutzbetrieb... -
Seite 51: Sollwertverschiebung
Raumtemperaturregler RAM 713 Fan Coil 6.3 Sollwertverschiebung aktuelle Sollwert kann bei dem RAM 713 FAN COIL auf 2 Arten angepasst werden. • schrittweise mit dem Stellrad (siehe Parameterseite Bedienung, Funktion des Stellrades) • über das Objekt 0 Manuelle Sollwertverschiebung Der Betrag der Sollwertverschiebung gegenüber dem Basissollwert wird von Objekt 1 bei... -
Seite 52: Solltemperaturverschiebung Über Objekt 0
Raumtemperaturregler RAM 713 Fan Coil 6.3.2 Solltemperaturverschiebung über Objekt 0 Diese Möglichkeit steht nur dann zur Verfügung, wenn auf der Parameterseite Bedienung folgende Einstellungen gewählt wurden: Parameterseite Parameter Einstellung Bedienung Funktion des Stellrades Basissollwert für internen Regler oder gesperrt, aber Objekt man. -
Seite 53: Externe Schnittstelle
Raumtemperaturregler RAM 713 Fan Coil 6.4 Externe Schnittstelle Die externe Schnittstelle wird auf der Parameterseite Einstellungen aktiviert. Sie besteht aus den 3 Eingängen E1, E2 und E3. E1 und E2 sind reine Binäreingänge, E3 kann sowohl als Binär- als auch als Analogeingang für einen externen Temperatursensor verwendet werden. -
Seite 54: Übersicht: Funktion Der Objekte 9
Raumtemperaturregler RAM 713 Fan Coil 6.4.1 Übersicht: Funktion der Objekte 9 .. 14. Tabelle 44: Funktion von E1 Funktion Funktion von E1 Objekt 9 Objekt 10 Objekt 12 Schalten sendet den Schalt- Nicht verwendet Nicht verwendet Zustand des E1... -
Seite 55: E1...E3 Als Schalteingänge
Raumtemperaturregler RAM 713 Fan Coil Tabelle 46: Funktion von E3 Funktion Funktion von E3 Objekt 13 Objekt 14 Schalten sendet den Schalt-Zustand des Nicht verwendet E2 Eingangs Jalousie Einflächenbedienung Sendet Befehle für Step/Stop Sendet Auf/Ab Befehl an bzw. Lamellen-Positionierung Jalousie Dimmen Einflächenbedienung Sendet Ein/Aus Befehle an... -
Seite 56: E1...E2 Jalousie Auf/Ab
Raumtemperaturregler RAM 713 Fan Coil 6.4.3 E1...E2 Jalousie Auf/Ab Zur Ansteuerung einer Jalousie werden 2 Taster angeschlossen (E1 + E2). Die Objekte 9 (Step/Stop) und 10 (Auf/Ab) werden in diesem Fall mit einem EIB Jalousie- Aktor (JMG 4, RMG 8, JMG 4 24 VDC) verknüpft. -
Seite 57: E1...E2 Dimmen Heller / Dunkler
Raumtemperaturregler RAM 713 Fan Coil 6.4.5 E1...E2 Dimmen heller / dunkler Zur Realisierung einer Dimmfunktion werden 2 Taster angeschlossen. Die Objekte 9 (Dimmen ein/aus) und 12 (Dimmen auf/ab) müssen dann mit einem EIB Dimmaktor DMG 2 verknüpft werden (Best. Nr. 491 0 220). -
Seite 58: E3 Als Analog-Eingang Für Den Externen Fühler
Raumtemperaturregler RAM 713 Fan Coil 6.4.7 E3 als Analog-Eingang für den externen Fühler An E3 wird ein Fernfühler angeschlossen. Die maximale zulässige Leitungslänge beträgt 10m. Der externe Fühler kann auf 2 Arten konfiguriert werden. 1. Als Fühler für die Temperaturregelung (Best. Nr. 907 0 191), d.h. -
Seite 59: Temperaturregelung
Raumtemperaturregler RAM 713 Fan Coil 6.5 Temperaturregelung 6.5.1 Einführung Wenn der RAM 713 FAN COIL nicht als schaltender Regler konfiguriert ist, kann er wahlweise als P- oder als PI-Regler parametriert werden, wobei die PI-Regelung vorzuziehen ist. Beim Proportionalregler (P-Regler) wird die Stellgröße statisch an die Regelabweichung angepasst. -
Seite 60: Verhalten Des P-Reglers
Raumtemperaturregler RAM 713 Fan Coil 6.5.2 Verhalten des P-Reglers Max. 4l/Min. Sollwert Bandbreite Istwert Verluste 1l/Min Beträgt die Füllmenge 15l, ergibt sich eine Regelabweichung von 21l – 15l = 6l Da unser Istwert außerhalb der Bandbreite liegt, wird der Regler den Zulauf mit 100% d.h. -
Seite 61: Verhalten Des Pi-Reglers
Raumtemperaturregler RAM 713 Fan Coil P-Regler als Temperaturregler Genauso wie im vorherigen Beispiel verhält sich der P-Regler bei einer Heizungsregelung. Die Solltemperatur (21°C) kann nie ganz erreicht werden. Die bleibende Regelabweichung wird umso höher je größer die Wärmeverluste sind, d.h. je tiefer die Außentemperaturen sinken. -
Seite 62: Glossar
Raumtemperaturregler RAM 713 Fan Coil 7 Glossar 7.1 Stetige und schaltende Regelung Eine schaltende (2-Punkt) Regelung kennt nur 2 Zustände, Ein oder Aus. Eine stetige Regelung arbeitet mit einer Stellgröße zwischen 0% und 100% und kann somit die Energiezufuhr genau dosieren. So wird eine angenehme und genaue Regelung erreicht. -
Seite 63: Positive Hysterese
Raumtemperaturregler RAM 713 Fan Coil 7.2.2 Positive Hysterese Es wird solange geheizt, bis die Temperatur die Schwelle Sollwert + Hysterese erreicht hat. Danach wird die Heizung erst wieder eingeschaltet wenn die Temperatur unter den Sollwert gesunken ist. Beispiel Heizung: Heizung mit Sollwert 20°C, Hysterese = 1°C und Umgebungstemperatur 19 °C. -
Seite 64: Basissollwert Und Aktueller Sollwert
Raumtemperaturregler RAM 713 Fan Coil 7.4 Basissollwert und Aktueller Sollwert Der Basissollwert dient als Standardtemperatur für die Betriebsart Komfort und als Bezugstemperatur für die Absenkung in den Betriebsarten, Standby und Nacht. Der parametrierte Basissollwert (siehe Basissollwert nach Herunterladen der Applikation) wird in Objekt 0 abgelegt und kann über den Bus, durch Senden eines neuen Wertes... -
Seite 65: Sollwertberechnung
Stetiger Raumtemperaturregler RAM 713 S 7.4.1 Sollwertberechnung Betriebsart Komfort - Standby Basissollwert- Manuelle - Nacht Heizbetrieb begrenzungen Sollwert- Sicherheits- Verschiebung begrenzungen Frostschutz Aktueller Basissollwert + / - Sollwert Komfort Kühlbetrieb + Standby + Totzone + Nacht Hitzeschutz Vorgegebener Basissollwert von Objekt 0 oder Stellrad Der Sollwert wird durch den Sollwert für Frostschutzbetrieb ersetzt...
