Raumtemperaturregler RAM 713 Fan Coil
5 Typische Anwendungen
5.1 Basiskonfiguration (4-Rohr System): Heizen und Kühlen mit
RAM 713 FC als externer Regler für FCA 1
RAM 713 FC steuert den Fan Coil Aktor FCA 1.
5.1.1 Geräte:
• RAM 713 FC
• FCA 1

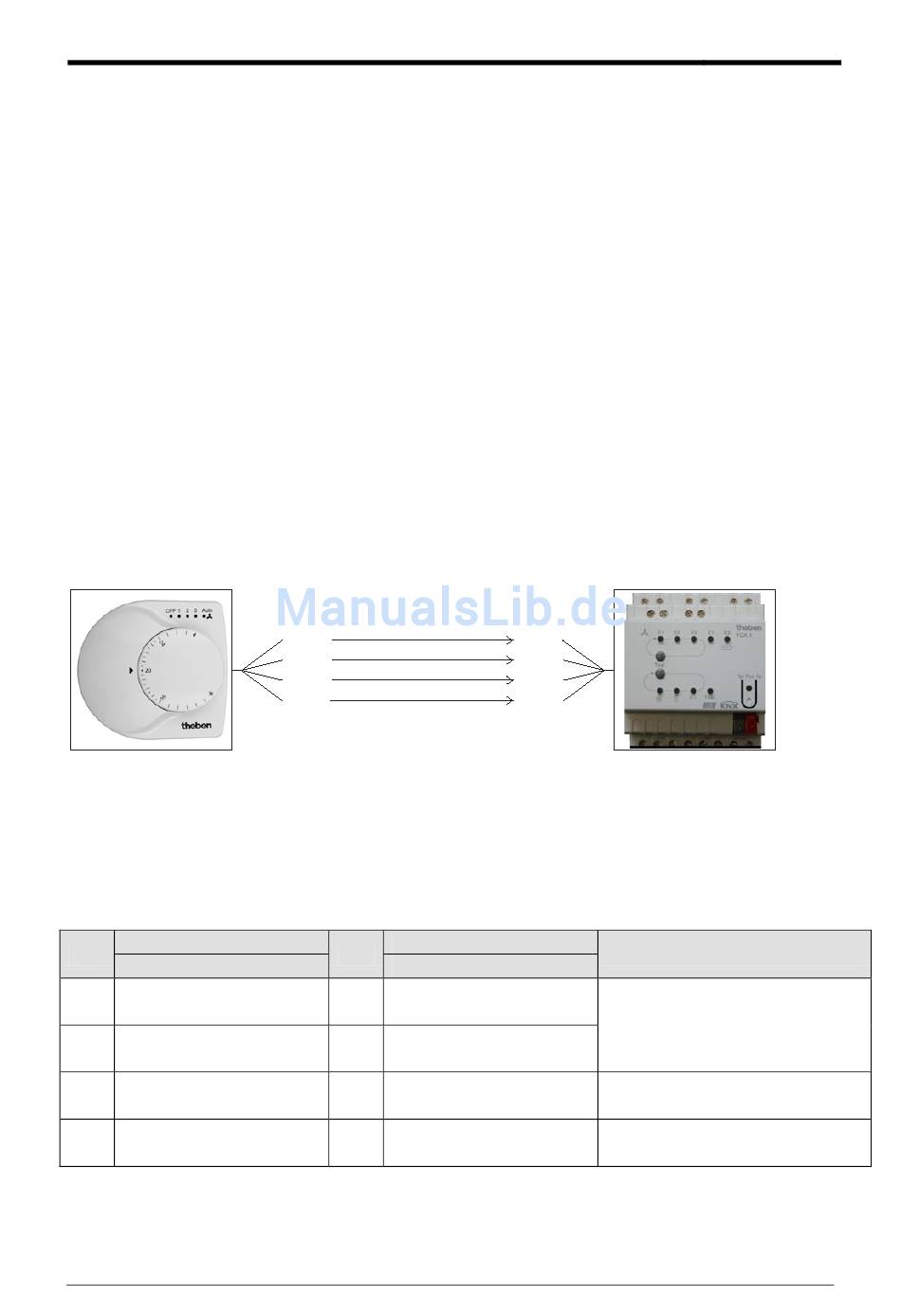

5.1.2 Übersicht
Abbildung 1
5.1.3 Objekte und Verknüpfungen
Tabelle 17: Verknüpfungen
RAM 713 FC
Nr.
Objektname
7
Stellgröße Heizen
8
Stellgröße Kühlen
Lüfterstufe im
16
Zwangsbetrieb
17
Lüfter Zwang/Auto
Stand: Sep-11 (Änderungen vorbehalten)
Obj. 7
Obj. 8
Obj.16
Obj.17
Nr.
Objektname
0
Stellgröße Heizen
1
Stellgröße Kühlen
Lüfterstufe im
8
Zwangsbetrieb
15
Zwang = 1 / Auto = 0
Obj. 0
Obj. 1
Obj. 8
Obj.15
FCA 1
Stellgrößen Heizen und Kühlen
%-Wert für den Zwangsbetrieb
Lüfter
theben
Kommentar
RAM 713 S sendet die
an den FCA 1
Auslöser für den
Zwangsbetrieb
Seite 32 von 65
