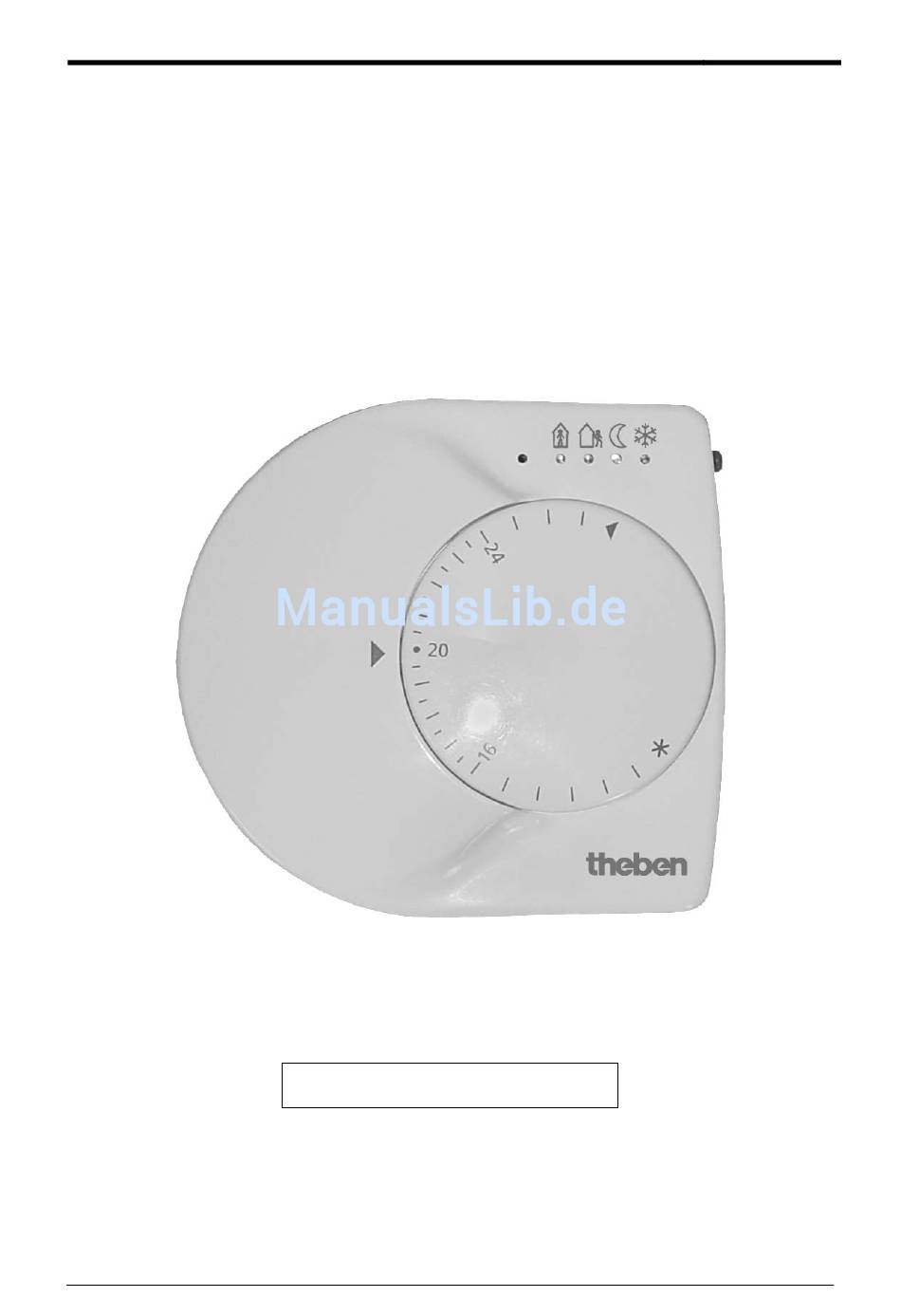

- Seite 1 Raumtemperaturregler RAM 713 S Raumtemperaturregler RAM 713 S RAM 713 S 713 9 201 Stand: Sep-12 (Änderungen vorbehalten) Seite 1 von 56...
-
Seite 2: Inhaltsverzeichnis
Raumtemperaturregler RAM 713 S Inhaltsverzeichnis Funktionseigenschaften ...................... 4 Bedienung ........................5 Vorteile vom RAM 713 S ..................5 1.2.1 Besonderheiten ....................... 6 1.2.2 Vergleich RAM 713 / RAM 713 S ................. 6 Technische Daten ....................... 7 Allgemein ........................7 Das Applikationsprogramm „RAM 713 S V1.3“... - Seite 3 Raumtemperaturregler RAM 713 S 5.3.4 Jalousie Einflächenbedienung ................46 5.3.5 E1...E2 Dimmen heller / dunkler ................46 5.3.6 Dimmen Einflächenbedienung ................47 5.3.7 E3 als Analog-Eingang für den externen Fühler ..........47 5.3.8 Passende Aktoren ....................48 2-stufige Heizung ..................... 48 Temperaturregelung ....................
-
Seite 4: Funktionseigenschaften
Raumtemperaturregler RAM 713 S 1 Funktionseigenschaften Der Raumtemperaturregler RAM 713 S ist ein EIB Raumtemperaturregler mit 3 Binäreingängen (siehe externe Schnittstelle) der sowohl stetig als auch im 2-Punkt-Betrieb regeln kann. Er misst die aktuelle Raumtemperatur (Istwert) und sendet entweder eine stetige Stellgröße... -
Seite 5: Bedienung
Raumtemperaturregler RAM 713 S 1.1 Bedienung Zur Bedienung und Anzeige ist RAM 713 S mit 5 LEDs einem Taster und einem Stellrad ausgestattet. Die linke LED dient zur Zustandsanzeige der Stellgröße: Stellgröße Heizen größer 0% Blau Stellgröße Kühlen größer 0% Beide Stellgrößen... -
Seite 6: Besonderheiten
Raumtemperaturregler RAM 713 S 1.2.1 Besonderheiten RAM 713 S verfügt über 3 externe Eingänge für Taster, Schalter oder einen externen Fühler (z.B. für Bodenheizung). Damit können Schalt-, Dimm- oder Jalousieaktoren angesteuert werden. 1.2.2 Vergleich RAM 713 / RAM 713 S... -
Seite 7: Technische Daten
Raumtemperaturregler RAM 713 S 2 Technische Daten 2.1 Allgemein Spannungsversorgung: Busspannung Zulässige Betriebstemperatur: 0°C ...+ 50°C Schutzklasse: EN 60529: IP 21 Schutzart: HxBxT 80x84x28 (mm) Abmessungen: Stand: Sep-12 (Änderungen vorbehalten) Seite 7 von 56... -
Seite 8: Das Applikationsprogramm „Ram 713 S V1.3
Raumtemperaturregler RAM 713 S 3 Das Applikationsprogramm „RAM 713 S V1.3“ 3.1 Auswahl in der Produktdatenbank Hersteller Theben AG Produktfamilie Heizung, Klima, Lüftung Stetig- und 2 Punkt-Regler Produkttyp Programmname RAM 713 S: Stetig, 2-Pkt, Schalt, Dim, Jal. V1.2 RAM 713 S: Stetig, 2-Pkt, Schalt, Dim, Jal. V1.3 Für Geräte bis August 2011... -
Seite 9: Kommunikationsobjekte
Raumtemperaturregler RAM 713 S 3.3 Kommunikationsobjekte 3.3.1 Eigenschaften der Objekte RAM 713 S verfügt über 12 Kommunikationsobjekte. Manche Objekte können je nach Parametrierung unterschiedliche Funktionen annehmen. Tabelle 2 Nr. Funktion Objektname Verhalten Solltemperatur vorgeben Basissollwert 2 Byte empfangen EIS5... - Seite 10 Raumtemperaturregler RAM 713 S Fortsetzung: Nr. Funktion Objektname Verhalten Schalt-Telegramm senden Schalten Eingang 1 EIN/AUS-Telegramm senden Dimmen E1 Ein/Aus EIN/AUS-Telegramm senden Dimmen E1/E2 Ein/Aus 1 Bit senden Lamelle Jalousie E1 Step/Stop Lamelle Jalousie E1/E2 Step/Stop Auf/Ab Telegramm senden Jalousie E1 Auf/Ab...
-
Seite 11: Beschreibung Der Objekte
Raumtemperaturregler RAM 713 S 3.3.2 Beschreibung der Objekte • Objekt 0 „Basissollwert“ / „Manuelle Sollwertverschiebung“ Dieses Objekt kann 2 unterschiedliche Funktionen annehmen. Damit kann, je nach Parametrierung des Stellrades, entweder eine neue Solltemperatur vorgegeben oder die aktuelle Solltemperatur um einen bestimmten Wert verschoben werden Tabelle 4. - Seite 12 Raumtemperaturregler RAM 713 S • Objekt 2 „Istwert“ Dieses Objekt sendet die vom Fühler aktuell gemessene Temperatur (Wenn Senden durch Parametrierung erlaubt) • Objekt 3 „Betriebsartvorwahl“ / „Nacht < - > Standby“ Die Funktion dieses Objekts ist von dem Parameter „Objekte zur Festlegung der Betriebsart“...
- Seite 13 Raumtemperaturregler RAM 713 S • Objekt 5 „Fensterstellung“ / „Frost-Hitzeschutz“ Die Funktion dieses Objekts ist von dem Parameter „Objekte zur Festlegung der Betriebsart“ auf der Parameterseite „Betriebsart“ abhängig. Tabelle 7 Objekte zur Festlegung der Betriebsart Funktion des Objektes neu: Betriebsart, Präsenz, Fensterstatus Fensterstellung: Über dieses Objekt kann der Zustand eines...
- Seite 14 Raumtemperaturregler RAM 713 S • Objekt 7 „Stellgröße Heizen“, Stellgröße Heizen und Kühlen“ Sendet die aktuelle Stellgröße Heizen (0...100%) bzw. Heizen oder Kühlen wenn der Parameter „Ausgabe der Stellgröße Kühlen“ auf „gemeinsam mit Stellgröße Heizen“ gesetzt wurde. • Objekt 8 „Stellgröße Kühlen“ / „Stellgröße Zusatzstufe Heizen“...
-
Seite 15: Parameter
Raumtemperaturregler RAM 713 S 3.4 Parameter Die Standardwerte sind jeweils fettgedruckt. 3.4.1 Einstellungen Tabelle 10 Bezeichnung Werte Bedeutung Gerätetyp RAM 713 S Feste Einstellung Regelung Standard für einfache Anwendungen Benutzerdefiniert für spezifische Einstellung der Regelparameter und spezielle Anwendungen wie Heizen/Kühlen oder... -
Seite 16: Sollwerte
Raumtemperaturregler RAM 713 S 3.4.2 Sollwerte Tabelle 11 Bezeichnung Werte Bedeutung Basissollwert nach 18 °C, 19 °C, 20 °C, Ausgangssollwert für die Herunterladen der 21 °C, 22 °C, 23 °C, Temperaturregelung. Applikation 24 °C, 25 °C Maximal gültige +/- 1 K, +/- 2 K, +/- 3 K Begrenzt den möglichen... - Seite 17 Raumtemperaturregler RAM 713 S Fortsetzung: Bezeichnung Werte Bedeutung aktueller Sollwert im Rückmeldung des aktuellen Komfortbetrieb Sollwertes über den Bus: Tatsächlichen Wert senden es soll immer der Sollwert gesendet werden, auf den (Heizen < > Kühlen) tatsächlich geregelt wird aktueller Sollwert).
-
Seite 18: Bedienung
Raumtemperaturregler RAM 713 S 3.4.3 Bedienung Tabelle 12 Bezeichnung Werte Bedeutung Funktion des Stellrades Basissollwert Das Stellrad wird zur (bitte folgendes Stellrad verwenden) Vorgabe des Basissollwertes verwendet. Eine Sollwertverschiebung über Objekt 0 möglich Auf das Gerät wird das Stellrad mit den Zahlen aufgesteckt. - Seite 19 Raumtemperaturregler RAM 713 S Fortsetzung: Bezeichnung Werte Bedeutung Max. Sollwertverschiebung +/- 1 K, +/- 2 K, +/- 3 K zulässige Verschiebung durch am Stellrad Anwender am Stellrad. Der parametrierte Höchst- oder Tiefstwert wird immer beim Anschlag (+ bzw. -) erreicht.
-
Seite 20: Istwert
Raumtemperaturregler RAM 713 S 3.4.4 Istwert Tabelle 13 Bezeichnung Werte Bedeutung Welchen Istwert verwenden Feste Einstellung wenn E3 vom internen Fühler nicht für einen externen Fühler verwendet wird. externer Fühler kann über den Parameter „Funktion von E3“ auf der Parameterseite Eingang E3 gewählt werden. - Seite 21 Raumtemperaturregler RAM 713 S Fortsetzung: Bezeichnung Werte Bedeutung maximale 24°C, 26°C, 28°C, 30°C, Die Fußbodentemperatur wird Fußbodentemperatur 32°C, 34°C, 36°C, 38°C, vom RAM 713 S in 40°C, 42°C, 44°C, 46°C, Abhängigkeit der Raumtemperatur geregelt. Jedoch wird die Fußboden- Temperatur auch bei unerreichter Solltemperatur den eingestellten Höchstwert...
-
Seite 22: Regelung Heizen
Raumtemperaturregler RAM 713 S 3.4.5 Regelung Heizen Tabelle 14 Bezeichnung Werte Bedeutung Art der Regelung Stetig-Regelung Stufenlose Regelung (0 .. 100%). 2-Punkt Regelung Schaltende Regelung (Ein/Aus). Siehe im Anhang: Stetige und schaltende Regelung Einstellung der über Anlagentyp Standard Anwendung... - Seite 23 Raumtemperaturregler RAM 713 S Fortsetzung Bezeichnung Werte Bedeutung Rückführung der Hysterese Die Rückführung bewirkt eine keine nach Schaltpunkt 0,1 K/min allmähliche Verkleinerung 0,2 K/min Hysterese über die Zeit 0,3 K/min und die Regelgenauigkeit wird erhöht. Die Hysterese ist bei jedem...
-
Seite 24: Regelung Kühlen
Raumtemperaturregler RAM 713 S 3.4.6 Regelung Kühlen Tabelle 15 Bezeichnung Werte Bedeutung Art der Regelung Stetig-Regelung Stufenlose Regelung (0 .. 100%). 2-Punkt Regelung Schaltende Regelung (Ein/Aus). Siehe im Anhang: Stetige und schaltende Regelung Einstellung der Standard Anwendung über Anlagentyp... - Seite 25 Raumtemperaturregler RAM 713 S Fortsetzung: 2-Punkt Regelung Hysterese des 2-Punkt 0,3 K Abstand zwischen dem Reglers für Kühlen 0,5 K Ausschaltpunkt (Sollwert) und 0,7 K dem Wiedereinschaltpunkt (Sollwert – Hysterese). 1,5 K Die Hysterese verhindert ein ständiges Ein- / Ausschalten.
- Seite 26 Raumtemperaturregler RAM 713 S Fortsetzung Bezeichnung Werte Bedeutung Integrierzeit des reiner P-Regler Siehe im Anhang Kühlenreglers Temperaturregelung 15 min 30 min., 45 min., Nur für PI-Regler: 60 min., 75 min., 90 min., Die Integrierzeit bestimmt die 105 min.,, 120 min., 135 min., Reaktionszeit der Regelung.
-
Seite 27: Sollwerte Kühlen
Raumtemperaturregler RAM 713 S 3.4.7 Sollwerte Kühlen Diese Seite erscheint nur wenn auf der Parameterseite „Einstellungen“ die Regelfunktion „Heizen und Kühlen“ gewählt wurde (Regelung „benutzerdefiniert“). Tabelle 16 Bezeichnung Werte Bedeutung Totzone zwischen Heizen und 1 K * Legt die Pufferzone zwischen Kühlen... -
Seite 28: Zusatzstufe Heizen
Raumtemperaturregler RAM 713 S 3.4.8 Zusatzstufe Heizen siehe auch im Anhang: 2-stufige Heizung Tabelle 17 Bezeichnung Werte Bedeutung Differenz zw. Hauptstufe und 1 K, 1,5 K, 2 K, legt den negativen Abstand Zusatzstufe 2,5 K, 3 K, 3,5 K,... - Seite 29 Raumtemperaturregler RAM 713 S Fortsetzung: Bezeichnung Werte Bedeutung Rückführung der Hysterese schaltender Zusatzstufe. keine nach Schaltpunkt 0,1 K/min Die Rückführung bewirkt eine 0,2 K/min allmähliche Verkleinerung 0,3 K/min Hysterese über die Zeit und die Regelgenauigkeit wird erhöht. Die Hysterese ist bei jedem...
-
Seite 30: Betriebsart
Raumtemperaturregler RAM 713 S 3.4.9 Betriebsart Tabelle 18 Bezeichnung Werte Bedeutung Objekte zur Festlegung der neu: Betriebsart, Präsenz, RAM 713 S kann die Betriebsart Fensterstatus Betriebsart in Abhängigkeit von Fenster- und Präsenzkontakte wechseln. alt: Komfort, Nacht, Frost Traditionelle Einstellung ohne Fenster- und Präsenzstatus. - Seite 31 Raumtemperaturregler RAM 713 S Fortsetzung Bezeichnung Werte Bedeutung Komfortverlängerung durch keine Präsenztaster im Nachtbetrieb 30 min. Party-Schaltung: 1 Stunde hiermit kann RAM 713 S 1,5 Stunden durch das Präsenzobjekt vom Nacht-/ Frostbetrieb wieder 2 Stunden 2,5 Stunden für eine begrenzte Zeit in den 3 Stunden Komfortbetrieb wechseln.
-
Seite 32: Eingänge E1, E2, E3
Raumtemperaturregler RAM 713 S 3.4.10 Eingänge E1, E2, E3 Bezeichnung Werte Bedeutung Funktion von E1, E2 bzw. E3: Schalten Reaktion auf Schließen des Ausschaltbefehl senden Kontakts Einschaltbefehl senden Letzten Schaltbefehl umkehren keine Nicht senden Reaktion auf Öffnen des Siehe oben... - Seite 33 Raumtemperaturregler RAM 713 S Fortsetzung: Bezeichnung Werte Bedeutung Funktion von E1 (+ E2): Dimmen heller/dunkler Funktion von E1 Dimmen heller Kurzer Tastendruck: Ein / Aus (Obj. 9) Langer Tastendruck: Heller dimmen (Obj.12) Funktion von E2 Dimmen dunkler Kurzer Tastendruck: Ein / Aus (Obj.
-
Seite 34: Inbetriebnahme
Raumtemperaturregler RAM 713 S 4 Inbetriebnahme 4.1 Aktoren zur Heizungs- und Kühlungssteuerung Zur Ansteuerung der Heizungs- und Kühlungseinrichtungen stehen mehrere Möglichkeiten zur Verfügung. 4.1.1 Stellgröße Heizen • Die Stellgröße wird an einen stetigen Cheops drive Stellantrieb (Best. Nr. 731 9 200) gesendet der auf dem Ventil steckt •... -
Seite 35: Schaltende Zusatzstufe
Raumtemperaturregler RAM 713 S 4.1.4 Schaltende Zusatzstufe • Die Schaltbefehle werden an einen Schaltaktor gesendet, der seinerseits thermische Stellantriebe oder eine elektrische Zusatzheizung steuert. • Die Schaltbefehle werden an einen der folgenden Heizungsaktoren gesendet, der seinerseits thermische Stellantriebe oder eine elektrische Zusatzheizung steuert: - HMG 4 (Best. -
Seite 36: Typische Anwendungen
Raumtemperaturregler RAM 713 S 4.3 Typische Anwendungen 4.3.1 Heizen, Jalousie und Schalten Zusätzlich zur seiner Aufgabe als Heizungssteuerung kann RAM 713 S, über die externe Schnittstelle, eine Jalousie ansteuern und eine Raumbeleuchtung über einen Schalter ein- und ausschalten. Parameterseite „Einstellungen“... -
Seite 37: Frostschutz Über Fensterkontakt
Raumtemperaturregler RAM 713 S 4.3.3 Frostschutz über Fensterkontakt Ein Fensterkontakt soll den automatischen Wechsel auf Frostschutzbetrieb (Hitzeschutzbetrieb) bewirken. Am Fenster ist ein Kontakt angebracht. Dieser wird direkt an einen Eingang der externen Schnittstelle, z.B. E1, angeschlossen. Das Gerät wird wie folgt parametriert: Parameterseite „Einstellungen“:... -
Seite 38: Anhang
Raumtemperaturregler RAM 713 S 5 Anhang 5.1 Ermittlung der aktuellen Betriebsart aktuelle Sollwert kann durch die Wahl der Betriebsart den jeweiligen Anforderungen angepasst werden. Die Betriebsart kann über die Objekte 3..5 festgelegt werden. Dazu gibt es zwei Verfahren: 5.1.1 Neue Betriebsarten Wurde auf der Parameterseite Betriebsart beim Parameter „Festlegung der Betriebsart“... -
Seite 39: Alte Betriebsarten
Raumtemperaturregler RAM 713 S 5.1.2 Alte Betriebsarten Wurde auf der Parameterseite Betriebsart beim Parameter „Festlegung der Betriebsart“ Alt... gewählt, so kann die aktuelle Betriebsart wie folgt festgelegt werden: Tabelle 20 Nacht Komfort Frost- / Hitzeschutz aktuelle Betriebsart Objekt 3... -
Seite 40: Ermittlung Des Sollwertes
Raumtemperaturregler RAM 713 S 5.1.3 Ermittlung des Sollwertes 5.1.3.1 Sollwertberechnung Im Heizbetrieb Siehe auch: Basissollwert und Aktueller Sollwert Tabelle 21: aktueller Sollwert bei Heizen Betriebsart Aktueller Sollwert Komfort Basissollwert +/- Sollwertverschiebung Standby Basissollwert +/- Sollwertverschiebung – Absenkung im Standbybetrieb Nacht Basissollwert +/- Sollwertverschiebung –... -
Seite 41: Sollwertberechnung Im Kühlbetrieb
Raumtemperaturregler RAM 713 S 5.1.3.2 Sollwertberechnung Im Kühlbetrieb Tabelle 22: aktueller Sollwert bei Kühlen Betriebsart Aktueller Sollwert Komfort Basissollwert + Sollwertverschiebung + Totzone Basissollwert + Sollwertverschiebung + Totzone + Erhöhung im Standby Standbybetrieb Nacht Basissollwert+ Sollwertverschiebung + Totzone + Erhöhung im Nachtbetrieb Frost- parametrierter Sollwert für Hitzeschutzbetrieb... -
Seite 42: Sollwertverschiebung
Raumtemperaturregler RAM 713 S 5.2 Sollwertverschiebung aktuelle Sollwert kann bei dem RAM 713 S auf 2 Arten angepasst werden. • schrittweise mit dem Stellrad (siehe Parameterseite „Bedienung“, Funktion des Stellrades) • über das Objekt 0 „Manuelle Sollwertverschiebung“ Der Betrag der Sollwertverschiebung gegenüber dem Basissollwert wird von Objekt 1 bei jeder Änderung gesendet (z.B. -
Seite 43: Solltemperaturverschiebung Über Objekt 0
Raumtemperaturregler RAM 713 S 5.2.2 Solltemperaturverschiebung über Objekt 0 Diese Möglichkeit steht nur dann zur Verfügung, wenn auf der Parameterseite „Bedienung“ folgende Einstellungen gewählt wurden: oder Hier wird der Sollwert direkt durch Senden der erwünschten Verschiebung auf Objekt 0 verändert. -
Seite 44: Übersicht: Funktion Der Objekte 9
Raumtemperaturregler RAM 713 S 5.3.1 Übersicht: Funktion der Objekte 9 .. 14. Tabelle 24: Funktion von E1 Funktion Funktion von E1 Objekt 9 Objekt 10 Objekt 12 Schalten sendet den Schalt- Nicht verwendet Nicht verwendet Zustand des E1 Eingangs Jalousie AUF Sendet Befehle für... -
Seite 45: E1...E3 Als Schalteingänge
Raumtemperaturregler RAM 713 S Tabelle 26: Funktion von E3 Funktion Funktion von E3 Objekt 13 Objekt 14 Schalten sendet den Schalt-Zustand des Nicht verwendet E2 Eingangs Jalousie Einflächenbedienung Sendet Befehle für Step/Stop Sendet Auf/Ab Befehl an bzw. Lamellen-Positionierung Jalousie Dimmen Einflächenbedienung Sendet Ein/Aus Befehle an... -
Seite 46: Jalousie Einflächenbedienung
Raumtemperaturregler RAM 713 S 5.3.4 Jalousie Einflächenbedienung Vorteil: Die Einflächenbedienung benötigt nur einen Taster und belegt somit nur einen Eingang. Funktionsweise: Bei jedem erneuten Tastendruck wird die Fahrt- bzw. Steprichtung umgekehrt. Tabelle 28 Tastendruck E1, E2, E3 lang Auf- bzw. Ab- Telegramm (0) kurz Step/Stop-Telegramm in Auf- bzw. -
Seite 47: Dimmen Einflächenbedienung
Raumtemperaturregler RAM 713 S 5.3.6 Dimmen Einflächenbedienung Vorteil: Die Einflächenbedienung benötigt nur einen Taster und belegt somit nur einen Eingang. Funktionsweise: Bei jedem erneuten Tastendruck wird die Dimmrichtung umgekehrt bzw. das Licht ein- oder ausgeschaltet. Tastendruck lang - Bei Drücken des Tasters wird ein Starttelegramm für heller bzw. -
Seite 48: Passende Aktoren
Raumtemperaturregler RAM 713 S 5.3.8 Passende Aktoren Als Schalt- oder Jalousie-, Dimmaktoren können z.B. folgende Geräte verwendet werden: Tabelle 30 Bezeichnung Best. Nr. Beschreibung DMG 2 491 0 220 Dimmaktor der MiX-Serie DME 2 491 0 221 Erweiterung für DMG 2 und alle Geräte der MiX-Serie... -
Seite 49: Temperaturregelung
Raumtemperaturregler RAM 713 S 5.5 Temperaturregelung 5.5.1 Einführung Wenn der RAM 713 S nicht als schaltender Regler konfiguriert ist, kann er wahlweise als P- oder als PI-Regler parametriert werden, wobei die PI-Regelung vorzuziehen ist. Beim Proportionalregler (P-Regler) wird die Stellgröße statisch an die Regelabweichung angepasst. -
Seite 50: Verhalten Des P-Reglers
Raumtemperaturregler RAM 713 S 5.5.2 Verhalten des P-Reglers Max. 4l/Min. Sollwert Bandbreite Istwert Verluste 1l/Min Beträgt die Füllmenge 15l, ergibt sich eine Regelabweichung von 21l – 15l = 6l Da unser Istwert außerhalb der Bandbreite liegt, wird der Regler den Zulauf mit 100% d.h. -
Seite 51: Verhalten Des Pi-Reglers
Raumtemperaturregler RAM 713 S P-Regler als Temperaturregler Genauso wie im vorherigen Beispiel verhält sich der P-Regler bei einer Heizungsregelung. Die Solltemperatur (21°C) kann nie ganz erreicht werden. Die bleibende Regelabweichung wird umso höher je größer die Wärmeverluste sind, d.h. je tiefer die Außentemperaturen sinken. -
Seite 52: Glossar
Raumtemperaturregler RAM 713 S 6 Glossar 6.1 Stetige und schaltende Regelung Eine schaltende (2-Punkt) Regelung kennt nur 2 Zustände, Ein oder Aus. Eine stetige Regelung arbeitet mit einer Stellgröße zwischen 0% und 100% und kann somit die Energiezufuhr genau dosieren. So wird eine angenehme und genaue Regelung erreicht. -
Seite 53: Positive Hysterese
Raumtemperaturregler RAM 713 S 6.2.2 Positive Hysterese Es wird solange geheizt, bis die Temperatur die Schwelle „Sollwert + Hysterese“ erreicht hat. Danach wird die Heizung erst wieder eingeschaltet wenn die Temperatur unter den Sollwert gesunken ist. Beispiel Heizung: Heizung mit Sollwert 20°C, Hysterese = 1°C und Umgebungstemperatur 19 °C. -
Seite 54: Fall 2: Heizen Mit 2-Punkt Regelung Und Kühlen Mit Stetigregelung
Raumtemperaturregler RAM 713 S 6.3.2 Fall 2: Heizen mit 2-Punkt Regelung und Kühlen mit Stetigregelung Sollwert Kühlen 25 °C TOTZONE 4 K Hysterese Heizen 1 K Sollwert Heizen 20 °C Die Totzone (4 K) wird um den Wert der Hysterese (1K) erhöht und verschiebt den Sollwert für Kühlen auf 25 °C. -
Seite 55: Basissollwert Und Aktueller Sollwert
Raumtemperaturregler RAM 713 S 6.4 Basissollwert und Aktueller Sollwert Der Basissollwert dient als Standardtemperatur für die Betriebsart Komfort und als Bezugstemperatur für die Absenkung in den Betriebsarten, Standby und Nacht. Der parametrierte Basissollwert (siehe „Basissollwert nach Herunterladen der Applikation“) wird in Objekt 0 abgelegt und kann über den Bus, durch Senden eines neuen Wertes auf... -
Seite 56: Sollwertberechnung
Stetiger Raumtemperaturregler RAM 713 S 6.4.1 Sollwertberechnung Betriebsart Komfort - Standby Basissollwert- Manuelle - Nacht Heizbetrieb begrenzungen Sollwert- Sicherheits- Verschiebung begrenzungen Frostschutz Aktueller Basissollwert + / - Sollwert Komfort Kühlbetrieb + Standby + Totzone + Nacht Hitzeschutz Vorgegebener Basissollwert von Objekt 0 oder Stellrad Der Sollwert wird durch den Sollwert für Frostschutzbetrieb ersetzt...
