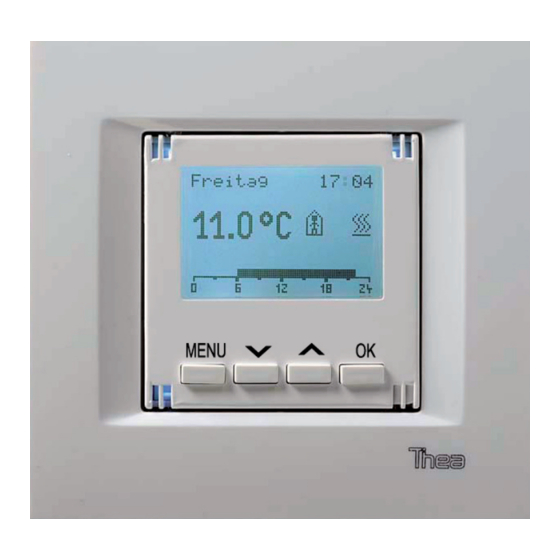

Theben RAMSES series Montage- Und Bedienungsanleitung
Raumtemperaturregler
Verwandte Anleitungen für Theben RAMSES series
Inhaltszusammenfassung für Theben RAMSES series

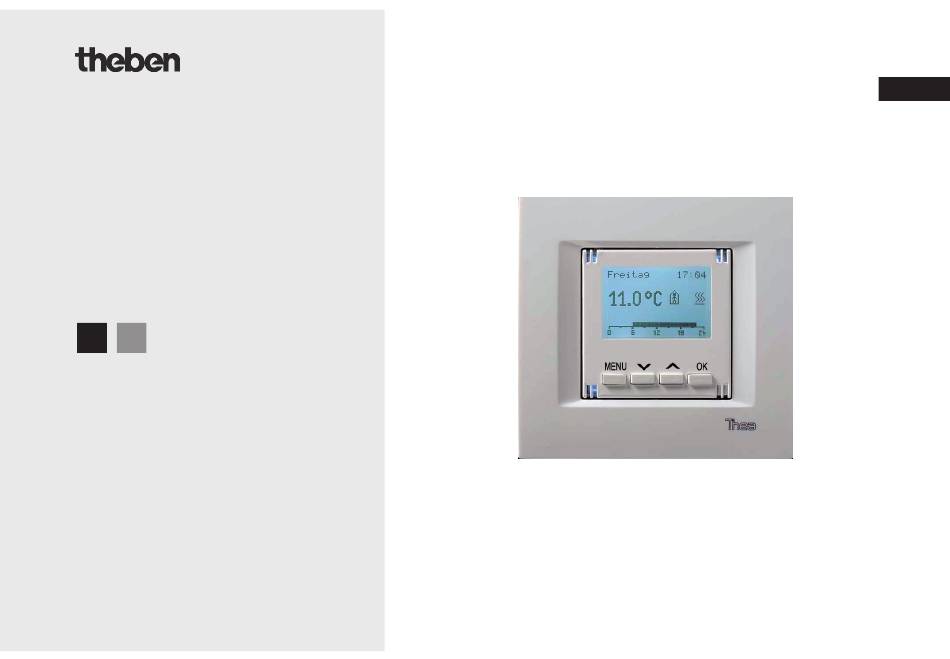

- Seite 1 309 366 RAMSES RAMSES 770 KNX 770 9 200 Montage- und Bedienungsanleitung Raumtemperaturregler D GB...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Sicherheitshinweise Display und Tasten Übersicht Anschluss/Montage/Demontage Physikalische Adresse programmieren, Busanschluss Bedienebene für den Anwender Inbetriebnahme Regelung der Raumtemperatur: Sollwert, Betriebsart ändern Bedienebene für die Elektrofachkraft Einstellungen: PIN, Temperatur, Zeitprogramm, Sprache, Display, System Eigenes Programm erstellen Technische Daten Serviceadresse/Hotline Tabelle: Feste Programme... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist geeignet für die Montage in einer Unterputzdose an der Wand; Gerät entspricht EN 60669-2-1 • Für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme der Geräte die Vor- gaben der EN 50428 für Schalter oder ähnliches Installationsmaterial zur Verwendung in der Gebäudesystemtechnik beachten! Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches... -
Seite 4: Display Und Tasten
Display und Tasten MENU – Werte wählen und ändern – Einstellungen wählen: Taste > 3 s drücken Auswahl speichern, bestätigen Werte ändern Wochentagsanzeige Zeitanzeige Temperaturanzeige Symbol für Betriebsart Komfort-, Standbybetrieb, Nachtabsenkung, Anzeige Zeitprogramm Frostschutz, Lüfterstufe, Komfortverlängerung, zur Regelung der Tem- Heizen etc. -
Seite 5: Übersicht
Anschluss und Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Erden und kurzschließen! Montagehöhe von 1,5 m beachten. -
Seite 6: Anschluss/Montage/Demontage
Montage RAMSES 770 KNX... -
Seite 7: Physikalische Adresse Programmieren, Busanschluss
Physikalische Adresse Busanschluss programmieren Taster auf der Rückseite des Gerätes Busleitung in Busklemmen stecken. drücken. Polarität beachten! die Programmier-LED leuchtet. Gerät in den Befestigungsrahmen stecken. Gerät ist im Programmiermodus Der Programmiermodus kann auch im Ein- stellungsmenü... -
Seite 8: Bedienebene Für Den Anwender
& Bedienebene für den Anwender Inbetriebnahme Wochentag und Uhrzeit werden über den Bus empfangen. Für detaillierte Funktionsbeschreibungen verwenden Sie bitte das Produkthandbuch (unter www.theben.de). -
Seite 9: Regelung Der Raumtemperatur
Regelung der Raumtemperatur Montag 10:20 22.4 °C Raumtemperatur/Sollwert ändern Mit MENU die Temperaturanzeige wählen. den gewünschten Sollwert einstellen. Mit OK bestätigen. Sie können die Temperatur/Sollwert auch sofort über Sollwert am Gerät ändern. 22.4 22.4 °C den gewünschten Sollwert einstellen. ... - Seite 10 Regelung der Raumtemperatur Komfort 22.4 °C Betriebsart ändern Auto Mit MENU die Betriebsart wählen (2 x drücken). die gewünschte Betriebsart einstellen. Sie können zwischen 5 Betriebsarten wählen: Kom- fortbetrieb , Standbybetrieb , Nachtabsenkung Frostschutz und Komfortverlängerung Mit OK bestätigen. ...
- Seite 11 Regelung der Raumtemperatur Lüfterstufe 22.4 °C Lüfterstufe ändern Auto Bei Anschluss eines Fan Coil-Aktors erscheint im Display Mit MENU die Lüfterstufe wählen (3 x drücken). die gewünschte Lüfterstufe einstellen. Sie können zwischen Auto, On/Off oder den Lüfterstufen 1, 2, 3 wählen.
-
Seite 12: Bedienebene Für Die Elektrofachkraft
Bedienebene für die Elektrofachkraft Einstellungen EINSTELLUNGEN MENU > 3 s drücken. 5555 PIN eingeben Zurück Zuerst erscheint der PIN-Code (falls durch die Elektrofachkraft eingestellt). Die Ziffern mit eingeben und mit OK bestätigen. EINSTELLUNGEN Temperatur Zeitprogramm Sprache Mit MENU gewünschte Zeile wählen. Display System Zurück... -
Seite 13: Temperatur Einstellen
Temperatur einstellen Temperatur Raumtemp. 22.9 °C Raumtemperatur einstellen: Abgleich mit der vorhan- Kühlen 27.0 Heizen 25.0 °C denen Raumtemperatur Kühlen 31.0 °C Heizen 19.0 °C Zurück Mit MENU gewünschte Zeile wählen. Mit OK bestätigen. Mit den Wert verändern. Mit OK bestätigen. -
Seite 14: Einstellungen - Zeitprogramm Einstellen
Einstellungen – Zeitprogramm einstellen Sie können wählen zwischen: • 3 festen Wochenprogrammen Prog 1–3 (Mindestschaltabstand von 15 min) (siehe Tabelle S. 23), einem frei programmierbaren (eigenem) Programm und keinem Programm Prog 1–3 (festes Programm) abfragen – Wochentag Zeitprogramm Mit MENU Wochentag wählen. Wochentag Wochentag Wochentag... - Seite 15 Programm abfragen Zeitprogramm Mit MENU Typ wählen. Wochentag Prog 1 Prog 1 Details Programm (Prog 1–3) mit wählen. Prog Zurück Details abfragen Zeitprogramm Mit MENU Details wählen. Details Wochentag Prog 1 Details Details mit wählen. Details Zurück...
-
Seite 16: Funktion
Über das Menü Details kann man die Programme im Details Zeitprogramm Detail betrachten. Wochentag Prog 1 Details Details Zurück Die Tasten am Gerät erhalten nun eine andere Funktion: 07:00-07:15 Zeitprogramm beenden – im Zeitstrahl nach links bewegen im Zeitstrahl nach rechts bewegen Pfeil im Display zeigt auf die aktuelle Uhrzeit im Zeitstrahl... -
Seite 17: Eigenes Programm Erstellen
Zeitprogramm einstellen – Details Zeitprogramm Wochentag Eigenes Programm einstellen Eigen Details Details Kopieren auf Dienstag Zurück Über das Menü Details kann die Betriebsart bzw. der Details Schaltzustand oder die Zeit verändert werden. Mit MENU die Betriebsart wählen oder mit die gewünschte Zeit einstellen. -
Seite 18: Zeiten Einstellen
Zeiten einstellen 07:00-12:00 z. B. Zeit einstellen von Montag 7:00–12:00 Uhr und 14:00–16:00 Uhr EIN; dazwischen AUS Mit MENU die Betriebsart wählen (für die Ein- schaltzeit). Mit den Pfeil auf 7:00 Uhr stellen und so lange gedrückt halten, bis 12:00 Uhr erreicht ist. Mit MENU die Betriebsart wählen (für die Ausschaltzeit). - Seite 19 Kopieren auf ... Zeitprogramm Kopieren auf Di Mit MENU wählen. Wochentag Mit OK bestätigen. Eigen Details Kopieren auf Di Kopieren auf Mi Es erscheint Zurück So können Sie nacheinander die Wochentage wäh- len und mit OK bestätigen.
-
Seite 20: Sprache Einstellen
Sprache einstellen Sprache Deutsch Mit MENU gewünschte Sprache wählen. English Français Mit OK bestätigen. Italiano Español Zurück Display einstellen Display Mit MENU Display wählen. Licht Licht Helligkeit Es erscheint Licht oder Helligkeit. Mit OK z. B. Licht bestätigen. Zurück Ein Aus Taste... - Seite 21 Einstellungen – System System Nur für die Elektrofachkraft Prog. mode Aus PA: 01.01.001 Prog. mode Aus/Ein SW: 005 FD: 5555 0048303030303030 PA (Physikalische Adresse) Zurück SW (Softwareversion) FD (Fertigungsdatum)
-
Seite 22: Technische Daten
Technische Daten Die ETS-Datenbank finden Sie unter www.theben.de Für detaillierte Funktionsbeschreibungen verwenden Versorgung aus dem Bus Sie bitte das KNX-Handbuch. • Betriebsspannung: Busspannung • Leistungsaufnahme: <10 mA • Busanschluss: Busklemme • Zulässige Umgebungstemperatur: 0 °C ... +45 °C • Schutzklasse: II nach EN 60669 bei bestimmungsgemäßer... - Seite 23 Tabelle 1: Feste Programme Feste (unveränderliche Programme) bei VVARIA 824 und 826 Pro- gramm Prog 1 Komfort Mo-Fr Standby Nacht Prog 1 Komfort Sa, So Standby Nacht Prog 2 Komfort Mo-Fr Standby Nacht Prog 2 Komfort Sa, So Standby Nacht Prog 3 Komfort Mo-Fr...
-
Seite 24: Serviceadresse/Hotline
Serviceadresse/Hotline Serviceadresse Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Fon +49 (0) 74 74/6 92-0 Fax +49 (0) 74 74/6 92-150 Hotline Fon +49 (0) 74 74/6 92-369 Fax +49 (0) 74 74/6 92-207 hotline@theben.de Addresses, telefon numbers etc. www.theben.de...
