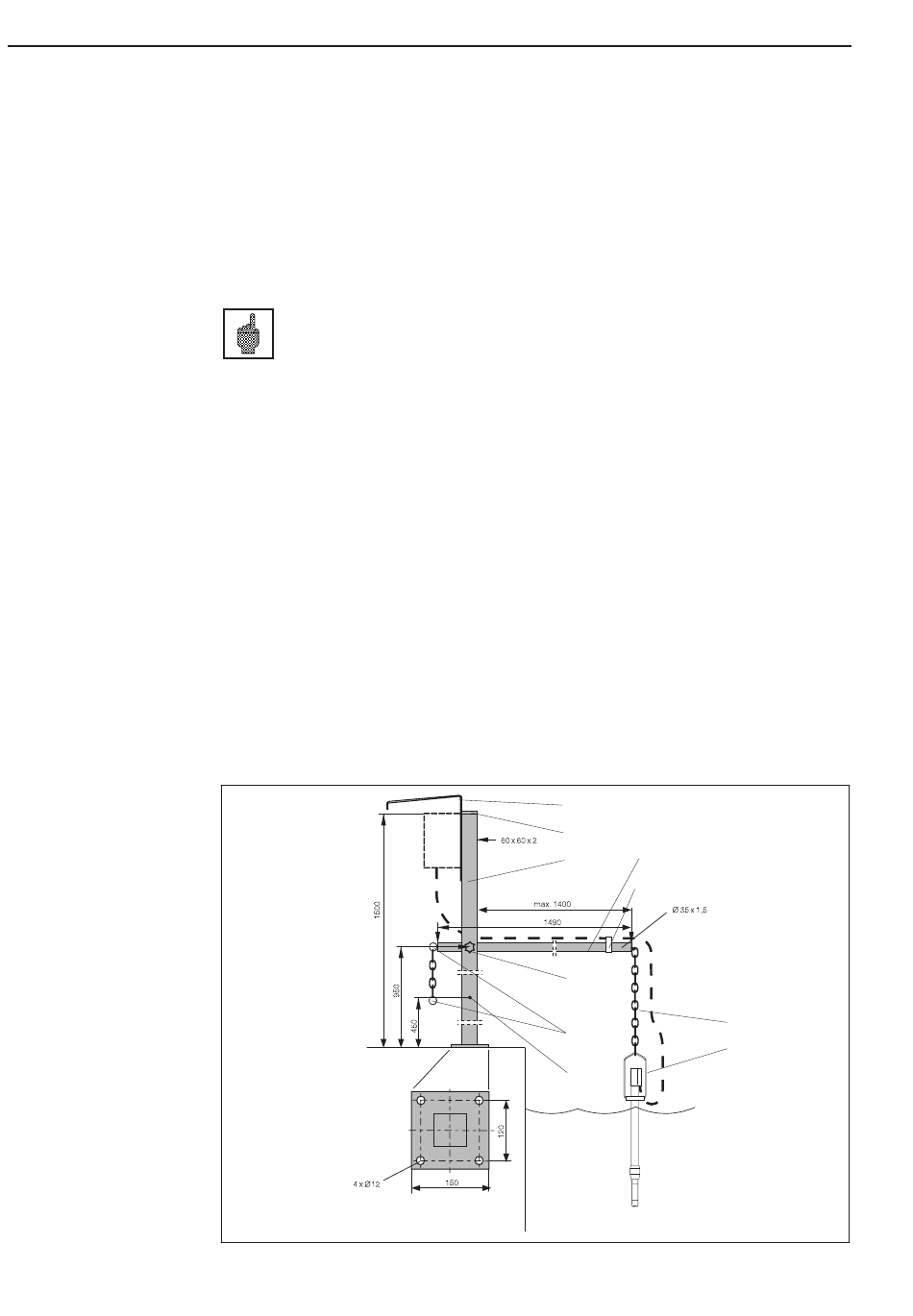

Universal-Hänge-
armaturenhalterung
CYH 101-A mit Eintauch-
Pendelarmatur CYA 611
1 Wetterschutzdach
2 Blindstopfen
3 Standsäule,
Vierkantrohr 1.4301
4 Querrohr 1.4301
5 Kreuzgriff
6 Klettverschluss
7 Kunststoffkette,
Länge 5 m
8 Kunststoffschäkel
9 Eintaucharmatur
CYA 611, nicht im
Lieferumfang von
CYH 101-A enthalten
10 Zweite Befestigungs-
möglichkeit für
Bild 4.1
Querrohr
6
4
Montage und Einbau
4.1
Allgemeine Montagehinweise
Der Sensor ist mit einem Einschraubgewinde
G 1 versehen (s. Bild 3.1) und lässt sich in
Verbindung mit der zugehörigen Armatur
sowohl für den Eintauch- als auch für den
Durchflussbetrieb einsetzen. Hierbei sind die
folgenden Hinweise zu beachten.
Achtung:
Zur Vermeidung von Zopfbildung
(Zusetzung des Sensors durch in
der Flüssigkeit befindliche Stoffe,
wie z.B. Pflanzenreste) und daraus
resultierender Fehlmessung ist der
Sensor beim Eintauchbetrieb nicht
allein am Kabel hängend einzubauen
(Einbauvorrichtung verwenden!).
Sensoreinbaulage
Soweit andere Gründe nicht dagegen spre-
chen, ist der Sensor stets senkrecht mit der
Membran nach unten zu installieren. Bei
ungünstigen Anströmungsbedingungen kann
davon abgewichen werden, jedoch maximal
nur bis zur waagerechten Einbaulage. Eine
Ausrichtung der Membran nach oben ist nicht
zulässig.
Sauerstoffsensor COS 3 / COS 3S / COS 3HD
Ein- und Ausschrauben des Sensors
Der Schraubvorgang ist so vorzunehmen,
dass das Anschlusskabel frei mitdrehen kann
und keine Kabelverdrillung erfolgt. Alternativ
empfiehlt sich das Aufschrauben der Armatur
auf den festgehaltenen Sensor, besonders bei
Tauchrohren. Große Zugkräfte auf das Kabel
durch ruckartiges Ziehen sind zu vermeiden.
Vormontage
Beim Eintauchbetrieb aus Sicherheitsgründen
einzelne Baugruppen abseits vom Becken auf
sicherem Untergrund vormontieren. Erst die
Endmontage am vorgesehenen Einbauort
vornehmen.
Platzierung
Der Einbauort für die Armatur ist so zu
wählen, dass eine leichte Zugänglichkeit zur
späteren Kalibrierung gewährleistet ird. Auf
sichere und vibrationsfreie Befestigung von
Standsäulen und Armaturen ist zu achten.
Beim Eintauchbetrieb in Belebungsbecken ist
ein für die typische Sauerstoffkonzentration
repräsentativer Einbauort vorzusehen.
Berührungsschutz
Die nationalen Erdungsvorschriften bei metal-
lischen Standsäulen und Armaturen sind zu
beachten.
