4 Inbetriebnahme
4.1 Auspacken
⇒ Entnehmen Sie das Gerät und die Zubehörteile dem Versandkarton.
⇒ Prüfen Sie die Lieferung auf Vollständigkeit (vergleiche Lieferumfang).

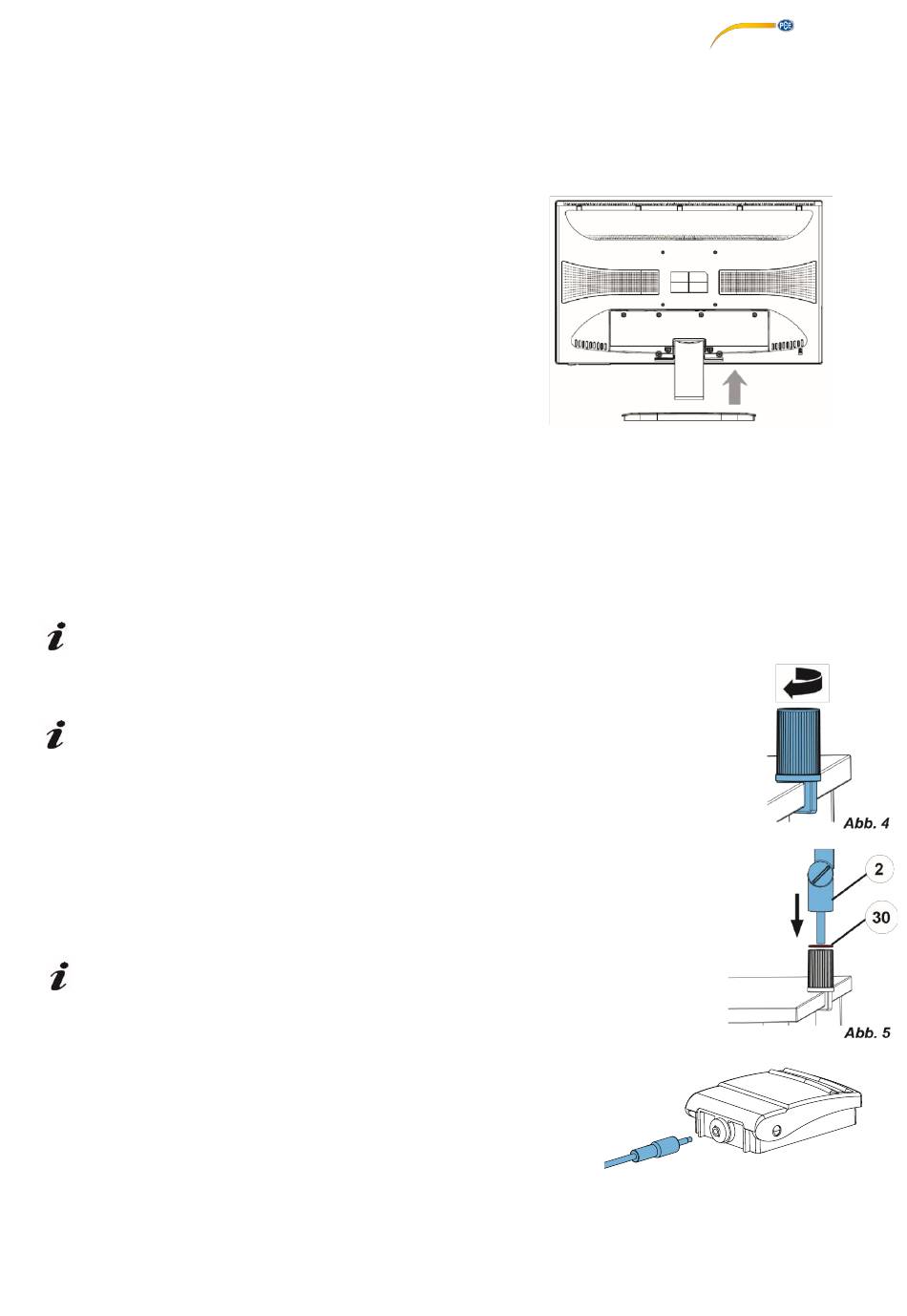

4.2 Monitorfuß montieren
⇒ Legen Sie eine weiche Unterlage auf eine ebene Fläche.
⇒ Legen Sie den Monitor mit dem Bildschirm darauf.
⇒ Schutzfolie am Standfuß entfernen.
⇒ Stecken Sie den beiliegenden Standfuß auf die Monitor-Stütze.
4.3 Aufstellen
Für die Aufstellung des PCE-OVM 3D-Systems einen ausreichend beleuchteten Arbeitsplatz wählen. Bei
Beleuchtung mit Leuchtstofflampen ggf. die Leuchtstärke reduzieren. Durch Spiegelungen des Fremdlichts am
Objekt kann es zu Interferenzen kommen.
⇒ Tischauflage (12, Abb. 1) auf Arbeitstisch legen.
Die Tischauflage ist von der Oberflächenstruktur und Farbe her auf das System abgestimmt und
vermeidet Irritationen für das Auge, die bei einer strukturierten Oberfläche auftreten können.
4.3.1 Haltearm montieren
Der Haltearm wird vorzugsweise auf der Rückseite oder seitlich, mindestens
400 mm von der Vorderkante entfernt, an der Tischplatte montiert. Damit
kann der Schwenkbereich des Haltearms optimal ausgenutzt werden.
⇒ Den Sockel mit Universalzwinge auf der Rückseite oder seitlich an dem Arbeitstisch
montieren (Abb. 4).
Die Universalzwinge ist für Tische mit einer Plattenstärke von 18 - 74 mm geeignet. Für
weitere Befestigungsmöglichkeiten, siehe Kap. 3.4.
⇒ Haltearm (2) in Sockel einstecken. Darauf achten, dass die rote Kunststoffscheibe (30)
zwischen Sockel und Haltearm platziert ist
Das Spannungsversorgungskabel für das Kopfteil ist im Haltearm integriert;
die Kabel für Maus,
Fußschalter und Monitor sind bereits in den Kabelkanal auf der Rückseite
des Haltearms eingefädelt.
⇒ Maus (11, Abb. 1) neben Tischauflage platzieren.
⇒ Fußschalter (10, Abb. 1) unter dem Tisch platzieren und
Fußschalterkabel in
Fußschalter einstecken.
4.3.2 Kopfteil montieren
Abb. 3
Abb. 6
9
