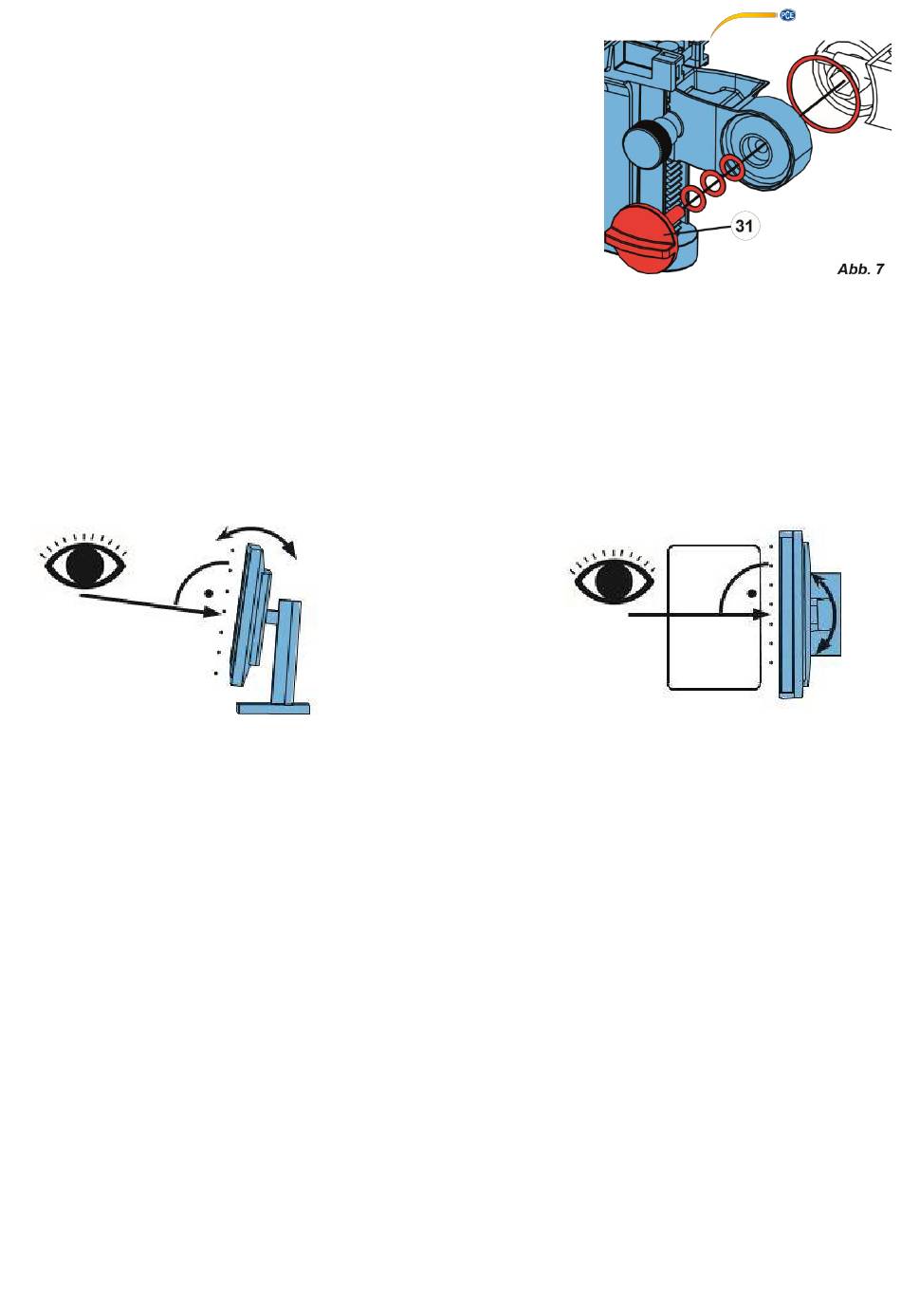

Für die Montage des Kopfteils sind vier Unterlegscheiben erforderlich
(siehe Abb. 7).
Drei kleine Unterlegscheiben (golden / schwarz / golden) sind bereits in
der richtigen Reihenfolge auf der Befestigungsschraube (31) am Haltearm
aufgefädelt. Die große Unterlegscheibe ist mit einem Klebestreifen mit
rotem Ende am Kopfteil befestigt.
⇒ Klebestreifen mit rotem Ende entfernen.
⇒ Befestigungsschraube (31) am Haltearm lösen.
⇒ Befestigungsschraube mit allen drei kleinen Unterlegscheiben durch
Adapter des
Kopfteils stecken.
⇒ Darauf achten, dass die drei kleinen Unterlegscheiben in der richtigen
Reihenfolge
(golden / schwarz / golden) und die große Unterlegscheibe wie in der Abbildung
gezeigt platziert sind.
⇒ Adapter mit Befestigungsschraube ansetzen und Befestigungsschraube anziehen, bis
das Kopfteil nicht mehr nach unten abkippt.
4.3.3 Monitor aufstellen
⇒ Monitor so platzieren, dass er geradeaus im Blickfeld steht. Der Abstand zum Betrachter sollte 50 - 70 cm
betragen.
⇒ Monitor so ausrichten (kippen, über Standfuß drehen), dass die Blickrichtung in allen Ebenen senkrecht zum
Monitor ist (Abb. 8/9).
Abb. 8
Abb. 9
10
