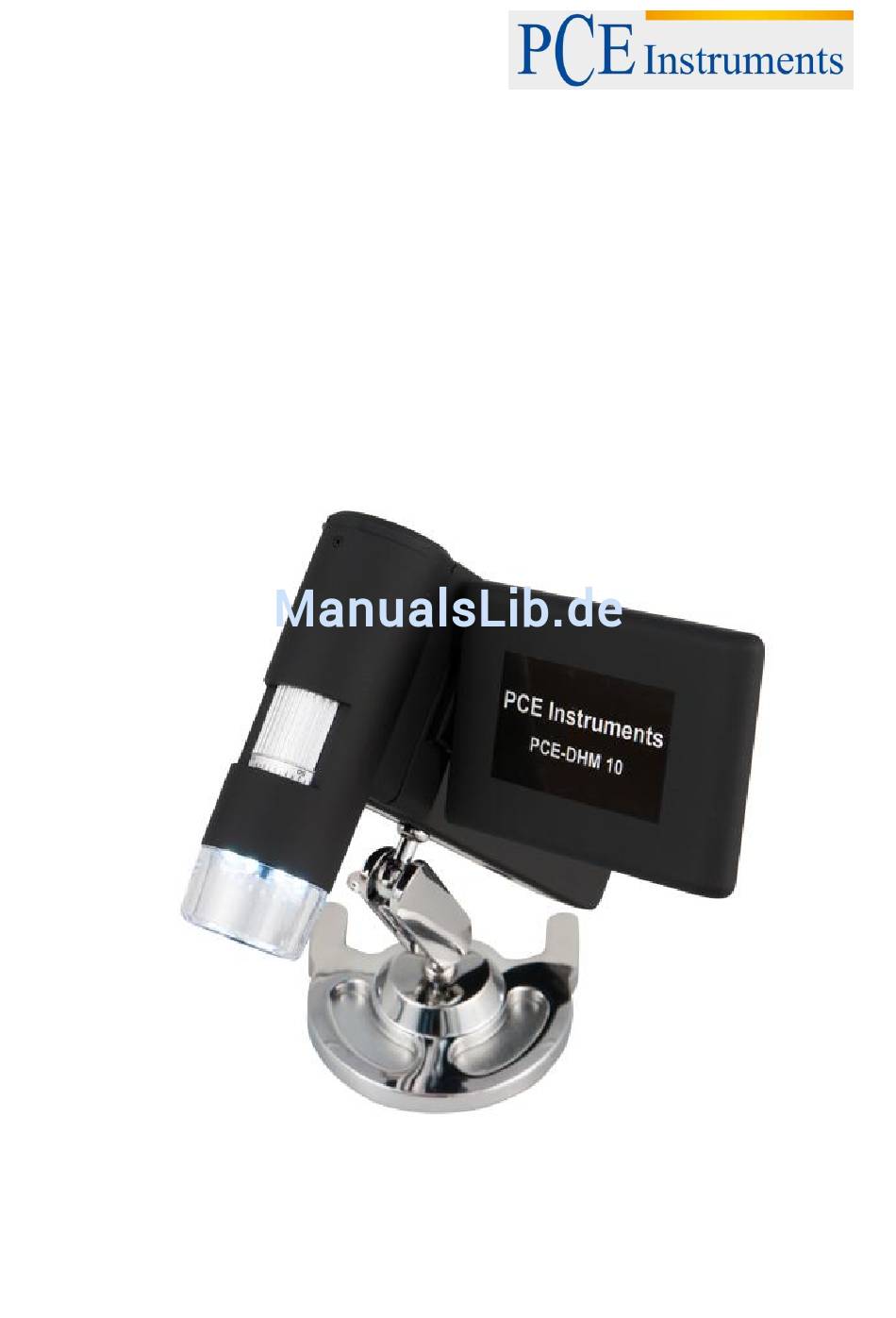

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Mikroskop PCE-DHM 10 Version 1.0 Erstelldatum 11.09.2015 Letzte Änderung 14.09.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Geräteansicht ..........................5 Inbetriebnahme ........................... 7 Batterie einlegen ......................... 7 Batterie laden ..........................7 Batteriestatus / Ladezustand ...................... 8 Einsetzen der microSD-Karte und SD-Kartenstatusanzeige............8 Display ............................9 Einschalten .......................... -
Seite 3: Einleitung
Vielen Dank, dass Sie sich für den Kauf eines Mikroskops von PCE Instruments entschieden haben. Bei dem Mikroskop PCE-DHM 10 handelt es sich um ein akkubetriebenes Produkt. Dies hat den Vorteil, dass es sich bei dem Mikroskop um ein mobiles Messgerät handelt. Das Mikroskop kommt mit einem 3 "... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Technische Spezifikation zum Mikroskop PCE-DHM 10 Display 7,62 cm (3") TFT-Farbdisplay (einklappbar) Bildsensor CMOS, 5 Megapixel Verschlusszeit 1 Sek..1/100 Sek. Fokussierung 10 ... 30 mm Digitaler Zoom 4-fach Vergrößerung 20-fach 200-fach 500-fach Linse Dual Axis 27X und 100X Bildauflösung (Pixel) -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Geräteansicht... - Seite 6 BETRIEBSANLEITUNG...
-
Seite 7: Inbetriebnahme
BETRIEBSANLEITUNG Inbetriebnahme Batterie einlegen Drücken Sie leicht auf die geriffelte Fläche und schieben dann den Deckel in Pfeilrichtung. Legen Sie dann die Li-Ion Batterie korrekt in das Batteriefach ein. Die Polarität finden Sie zur Sicherheit im Batteriefach aufgedruckt. Batterie laden Verbinden Sie das Gerät mit dem Ladegerät. -
Seite 8: Batteriestatus / Ladezustand
BETRIEBSANLEITUNG Batteriestatus / Ladezustand Im Display wird der Ladezustand der Batterie rechts unten angezeigt. Als zusätzliche Indikatoren dienen die LED-Beleuchtung und die Bildqualität. Wenn die Batterie entladen ist, verringert sich die Helligkeit der Beleuchtung und damit die Bildqualität. Einsetzen der microSD-Karte und SD-Kartenstatusanzeige Schalten Sie das Digitalmikroskop aus. -
Seite 9: Display
BETRIEBSANLEITUNG Display Die Symbole können ausgeblendet werden. Drücken Sie dazu kurz den Zoomschalter. Einschalten Zum Einschalten klappen Sie das Display auf. Zum Einschalten aus dem Standby-Modus, bei aufgeklapptem Display, drücken Sie die Ein/Aus- Taste. Ausschalten Zum Ausschalten klappen Sie das Display zu oder drücken die Ein/Aus-Taste. -
Seite 10: Bildaufnahme
BETRIEBSANLEITUNG 4.10 Bildaufnahme Schalten Sie das Gerät, wie soeben beschrieben, ein. Drehen Sie das Display in einen Winkel in dem Sie es bequem ablesen können. Richten Sie das Gerät auf das Zielobjekt aus. Stellen Sie eine geeignete LED-Helligkeit ein. Stellen Sie die gewünschte Vergrößerung ein. Überprüfen Sie nochmals den Fokus. - Seite 11 BETRIEBSANLEITUNG Fokus einstellen und Vergrößerung auf der Skala ablesen. Das ist wichtig, wenn Sie Messungen vornehmen wollen. Hinweis: Bei sehr geringem Abstand zum Objekt gibt es 2 Punkte, mit unterschiedlicher Vergrößerung, an denen die Kamera scharf eingestellt werden kann. Drücken Sie den Aufnahmeknopf. Halten Sie das Gerät ruhig während Sie die Aufnahmetaste drücken, sonst wird das Foto unscharf.
-
Seite 12: Ein Video Aufnehmen
BETRIEBSANLEITUNG 4.11 Ein Video aufnehmen Um in den Video-Modus umzuschalten drücken Sie wiederholt auf die -Taste bis das Videosymbol oben links erscheint. Um die Aufnahme zu starten, drücken Sie den Aufnahmeknopf. Zum Beenden der Aufnahme, drücken Sie erneut den Aufnahmeknopf. Im Videomodus stehen 2 Auflösungen zur Verfügung: VGA (640x480 Pixel) und QVGA (320x240 Pixel). -
Seite 13: Wiedergabemenü
BETRIEBSANLEITUNG 4.13 Wiedergabemenü Während der Wiedergabe haben Sie Zugriff auf ein Menü mit den folgenden Funktionen: Löschen, Datei-Schutz und Diashow. Um in das Wiedergabemenü zu gelangen, drücken Sie die Taste. 4.13.1 Navigation Auswahl des Menüpunktes Menü verlassen Auswahl bestätigen, Aktion durchführen 4.13.2 Löschen In der folgenden Auswahl können Sie das aktuelle Bild im Display oder alle Bilder löschen. -
Seite 14: Diashow
BETRIEBSANLEITUNG 4.13.4 Diashow Bei dieser Auswahl wird eine Diashow gestartet. Die Bildwechselfrequenz kann in einem Untermenü eingestellt werden: 2, 5 oder 8 Sekunden. Zum Beenden OK-Taste drücken. 4.13.5 Darstellung Zum Umschalten zwischen Farbe und Graustufen drücken Sie die . Die Umschaltung erfolgt in folgender Reihenfolge: Farbe, Graustufen in Positivdarstellung und Graustufen Invers- bzw. -
Seite 15: Hauptmenü - Bildeinstellungen
BETRIEBSANLEITUNG 4.14 Hauptmenü - Bildeinstellungen Um in das Hauptmenü zu gelangen, drücken Sie die -Taste. 4.14.1 Navigation Auswahl des Menüpunktes Menü verlassen Auswahl bestätigen, Aktion durchführen 4.14.2 Auflösung Zur Auswahl stehen VGA, 1.3, 3.0, 5.0, 9.0 und 12 Megapixel. -
Seite 16: Timer
BETRIEBSANLEITUNG 4.14.3 Timer Mit dem Timer kann eine festgelegte Anzahl von Bildern (Frames) oder Aufnahmen in Intervallen gemacht werden. Die nachfolgenden Informationen gelten sowohl für Frames als auch für Intervall: Verlassen Sie das Menü mit der -Taste, durch betätigen der Aufnahmetaste werden die zuvor eingestellten Timer Aufnahmen ausgeführt, die Funktion wird nach Abschluss der letzten Aufnahme deaktiviert. -
Seite 17: Intervall
BETRIEBSANLEITUNG 4.14.3.2 Intervall Stellen Sie das Intervall ein, in dem Bilder gemacht werden sollen. In dem Beispiel oben wird alle 15 Sekunden ein Bild aufgenommen. Um Verwackelungen beim Auslösen einer einzelnen Aufnahme zu verhindern, stellen Sie das Intervall auf 0:0:0 und drücken anschließend die Aufnahmetaste. Dann wird mit einer Zeitverzögerung von ca. -
Seite 18: Bildschärfe
BETRIEBSANLEITUNG 4.14.5 Bildschärfe Einstellen der Schärfe für kantige Objekte im Bild. 4.15 Hauptmenü - Grundeinstellungen Um in das Hauptmenü zu gelangen, drücken Sie die -Taste. Mit der -Taste gelangen Sie in das Menü für die Grundeinstellungen. Auswahl des Menüpunktes. Einen Menüpunkt zurück. Menü... -
Seite 19: Sprache
BETRIEBSANLEITUNG 4.15.1 Sprache Stellen Sie die gewünschte Menüsprache ein. 4.15.2 Auto-Aus Wenn der Energiesparmodus Auto Aus eingeschaltet ist, schaltet sich das Gerät nach der eingestellten Zeit automatisch aus. Dadurch verlängert sich die Laufzeit der Batterie. Um den Energiesparmodus zu deaktivieren, wählen Sie Aus. -
Seite 20: Datumsanzeige
Das Gerät verfügt über einen AV-Ausgang, an den man einen Fernseher anschließen kann. Stellen Sie für Europa die Fernsehnorm auf PAL. Stellen Sie über das AV Kabel eine Verbindung zum TV Gerät her, wird der Monitor des PCE-DHM 10 automatisch ausgeschaltet, nach dem Trennen des AV-Kabels startet der Monitor wieder. -
Seite 21: Datum Und Uhrzeit Einstellen
BETRIEBSANLEITUNG 4.15.5 Datum und Uhrzeit einstellen Wählen Sie den Menüpunkt, um Datum und Uhrzeit einzustellen. Zuerst stellen Sie das Datumsformat ein. Für Deutschland ist das Format DD/MM/YY für Tag, Monat und Jahr. Um in die Formateinstellung zu gelangen benutzen Sie die -Taste. -
Seite 22: Werkseinstellungen Und Version
BETRIEBSANLEITUNG 4.16 Werkseinstellungen und Version Stellt alle Einstellungen im Menü wieder auf Werkseinstellung zurück. Der Reiter „Version“ zeigt die aktuelle Softwareversion im Display an. 4.17 Software installieren Installieren Sie zuerst den Treiber, bevor Sie das Gerät an den USB-Port anschließen. Legen Sie die mitgelieferte CD ins Laufwerk ein. - Seite 23 BETRIEBSANLEITUNG Verbinden Sie das PCE-DHM 10 mit dem Computer. Das Display schaltet sich ein und bietet eine Funktionsauswahl an. Zum Betrieb am Computer muss das Display aufgeklappt sein. Wählen Sie PC-Kamera, um in der PortableCapture-Software ein Live-Bild zu sehen. Wählen Sie Massenspeicher, um die Bilder und Videos von der SD-Karte in die Datenbank bzw.
-
Seite 24: Hauptmenüleiste
BETRIEBSANLEITUNG Die Programmoberfläche ist mehrsprachig. Sollte es notwendig sein die Sprache umzustellen, wählen Sie Optionen > Language > German. Das aufgenommene bzw. importierte Bild wird auf der rechten Seite als Miniaturdarstellung angezeigt. Wenn sich der Mauszeiger über einer Miniaturansicht befindet, wird das Bild im Vorschaufenster angezeigt. -
Seite 25: Bildbearbeitung
BETRIEBSANLEITUNG 4.17.2 Bildbearbeitung Gleichzeitig mit dem Hauptprogramm wird auch eine Software installiert, mit der Sie Messungen im Bild durchführen können. Um die Software zu starten, doppelklicken Sie auf ein Bild in der Bildergalerie auf der rechten Seite. Am unteren Fensterrand sehen Sie einige Symbole, die Ihnen dem Fax/Bildbetracher von Windows geläufig sind. - Seite 26 BETRIEBSANLEITUNG Stellen Sie zuerst die Vergrößerung ein, die auf der Skala am Rändelknopf abzulesen ist. Am Gehäuse befindet sich eine kleine Markierung. Lesen Sie einfach den Wert ab, auf den die Markierung zeigt. Linientyp Einstellen des gewünschten Linientyps Linienstärke Legen Sie die Linienstärke fest Linienfarbe Zeichensatz für die Bemaßung Letzte Bearbeitung rückgängig machen...
-
Seite 27: Zusatzhinweise
Drehen Sie die Rändelschraube auf Rechtsanschlag. Stellen Sie in den Einstellungen eine Bildauflösung von 5M ein. Stellen Sie das PCE-DHM 10 mit der beleuchtetet Vorderseite mittig auf die Zeichnung oben. Warten Sie 2 Sekunden bis der Weißabgleich erfolgt ist. Drehen Sie nun die Rändelschraube langsam nach links. -
Seite 28: Standfuß Montieren
BETRIEBSANLEITUNG 4.17.4.1 20x Das ist die minimale Vergrößerung, die im Bereich des rechten Anschlags (von hinten gesehen) der Rändelschraube erzielt werden kann. Bei direktem Kontakt der beleuchteten Spitze des Mikroskops ergeben sich in der Praxis hierbei Vergrößerungen von ca. 80-90fach, wenn man das Bild im Vollbildmodus (100%) auf einem 17“... -
Seite 29: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
