Inhaltszusammenfassung für PCE Instruments PCE-BM 100

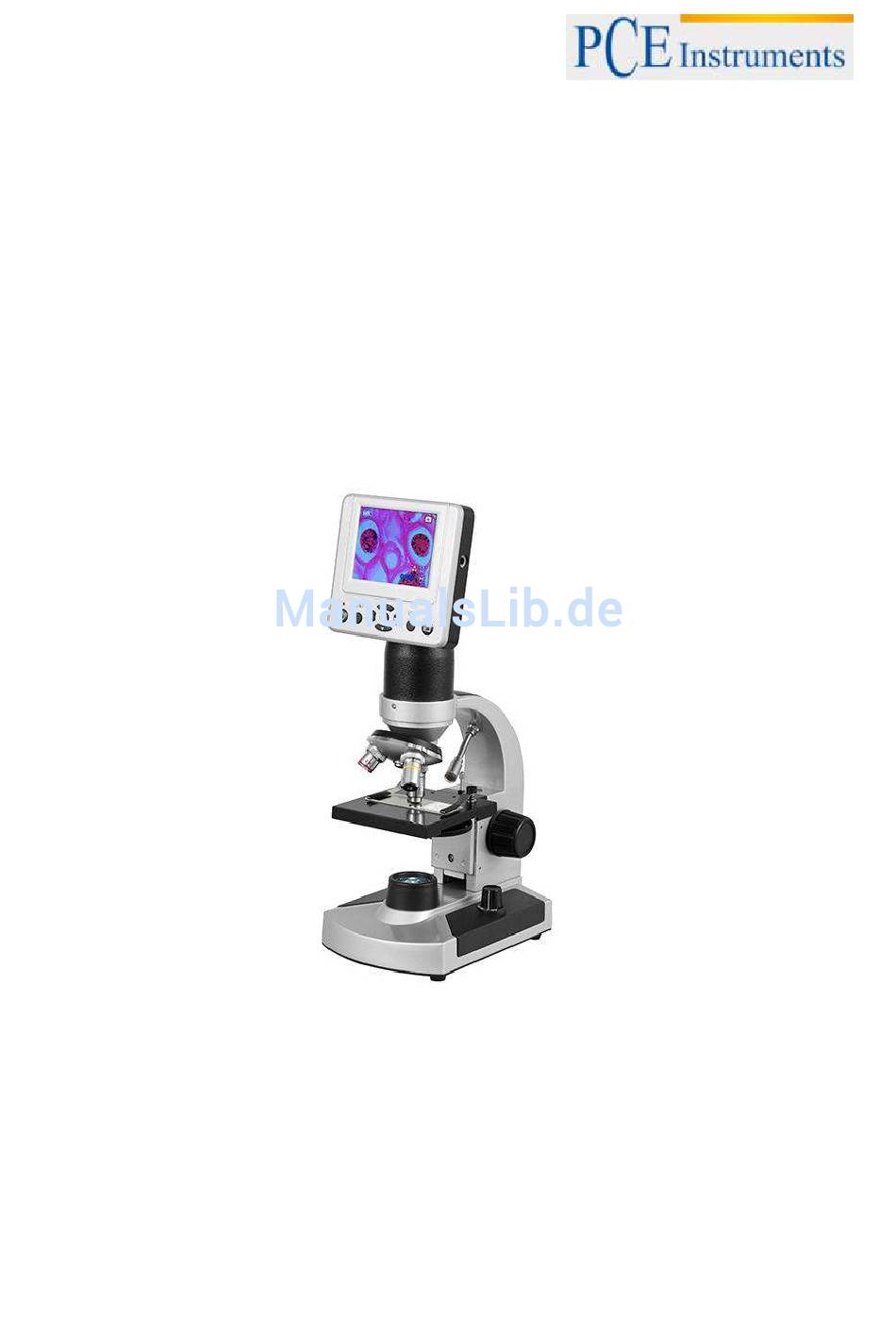

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Schülermikroskop PCE-BM 100 Version 1.1 Erstelldatum 18.12.2012 Letzte Änderung 02.09.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Daten ........................4 Vergrößerungstabelle ......................... 4 Lieferumfang ..........................4 Erstart ........................5 Bedienung ........................ 5 Beleuchtung ..........................5 Justierung und Lichtintensität ..................... 5 Einschalten und HOME-Screen ....................6 Fotos aufnehmen ........................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Schülermikroskops von PCE Instruments entschieden haben. LCD-Schüler-Mikroskop mit klarer, randscharfer Optik und leichtgängiger Mechanik. Das LCD-Schüler- Mikroskop besticht ebenfalls durch seine moderne Ausstattung sowie die solide Verarbeitung und dem umfangreichen Zubehör. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Technische Daten - Vergrößerung von 40 - 1600-fach - Objektivrevolver 3-fach bestückt - Auf- und Durchlichtbeleuchtung - LCD-Monitor - SD-Kartenslot - USB-Anschluss - beidseitige Triebknöpfe - kompakte Bauform - einfach zu bedienen - umfangreiches Zubehör Arbeitsfläche Mechanische Arbeitsfläche (91mm x 91mm) Digital Kamera 5MP CMOS 3,5“... -
Seite 5: Erstart
BETRIEBSANLEITUNG Erststart 1. Entfernen Sie vorsichtig alle Verpackungen des Mikroskops und heben Sie es vorsichtig aus dem Karton heraus. 2. Entfernen Sie eventuelle Staubschutzfolien von dem Mikroskop. 3. Schließen Sie die mitgelieferte Spannungsversorgung an das Mikroskop an. 4. Achten sie darauf, dass das Mikroskop auf einer ebenen Unterlage steht. 5. -
Seite 6: Einschalten Und Home-Screen
BETRIEBSANLEITUNG Einschalten und HOME-Screen Nachdem das Mikroskop mittels des POWER-Buttons eingeschaltet wurde, erscheint folgendes Bild auf dem LCD: Über das Foto-Symbol (Links) starten Sie die Mikroskopie im Fotomodus, d.h. dass während der Untersuchungen Fotos des Objektes gespeichert werden können (s. 5.4). Über das Video-Symbol (Mitte) starten Sie die Mikroskopie im Videomodus, d.h. -
Seite 7: Symbolerklärung Im Fotomodus
BETRIEBSANLEITUNG Symbolerklärung im Fotomodus 1. Das obere linke Symbol zeigt die aktuelle digitale Helligkeit an. Standardmäßig ist diese auf 0.0 und kann mittels der Pfeiltasten in 1er Schritten verändert werden. 2. Das mittlere linke Symbol zeigt den aktuellen digitalen Zoomfaktor an. Dieser lässt sich mittels der Pfeiltasten ↑↓... -
Seite 8: Pc Verbindung
BETRIEBSANLEITUNG PC Verbindung 5.9.1 Massenspeichermodus Standardmäßig ist das Schülermikroskop im Massenspeichermodus. Das heißt, das Mikroskop wird bei der Verbindung mit dem PC wie ein USB Stick erkennt. Sie haben hier die Möglichkeit die gespeicherten Aufnahmen auf den PC zu übertragen. 5.9.2 Videomodus Das Mikroskop bietet ebenfalls die Möglichkeit das Bild Live auf dem PC anzuzeigen.
