7.3.1 Kabel herausnehmen
⇒ Mit Ausnahme der Spannungsversorgung (20, Abb. 12) alle Stecker am Kopfteil
abziehen.

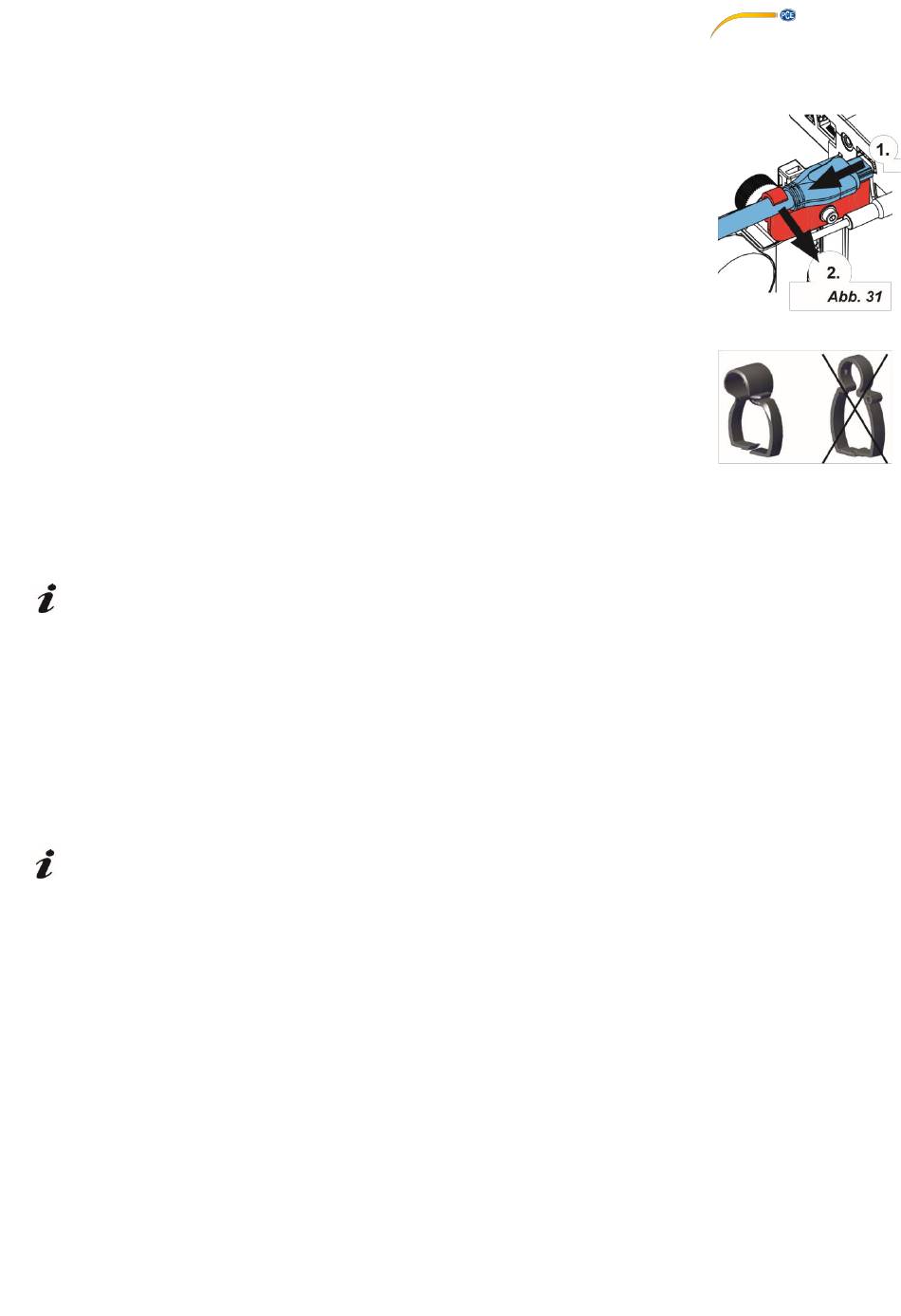

⇒ HDMI-Kabel erst gerade nach hinten herausziehen und dann aus dem Halteclip
herausnehmen.
⇒ Kabelkanal vom Haltearm abnehmen.
⇒ Halteclips entfernen.
⇒ Kabelbinder am Fußende des Kabelkanals entfernen. Dabei darauf achten, dass keine
Kabel beschädigt werden.
⇒ Gewünschtes Kabel durch die Lamellen des Kabelkanals herausziehen.

7.3.2 Kabel in Kabelkanal einziehen

Um neue Kabel einzuziehen, sind zwei Halteclips als Einführhilfe gestaltet.
⇒ Kabelkanal auf eine ebene Unterlage legen.
⇒ Mit Einführhilfe die bereits im Kabelkanal vorhandenen Kabel umfassen.
⇒ Einführhilfe ganz zusammendrücken.
⇒ Einführhilfe mit dem abgeschrägten Ende voran 3 bis 4 Lamellen weit in den
Kabelkanal einschieben.
⇒ Stecker des einzuziehenden Kabels durch die Einführhilfe führen und Kabel in den durch die Einführhilfe
geöffneten Kabelkanal drücken.
Darauf achten, dass der Stecker von der richtigen Seite her eingezogen wird.
⇒ Kabelkanal hinter der Einführhilfe festhalten.
⇒ Einführhilfe und Stecker des einzuziehenden Kabels bis zum anderen Ende durch den Kabelkanal ziehen. Dabei
darauf achten, dass der Stecker nicht aus der Einführhilfe herausrutscht.
⇒ Einführhilfe entfernen.
⇒ Kabel so weit durchziehen, dass sie auf der Seite des PCE-OVM 3D -Kopfteils ca. 20 cm aus dem Kabelkanal
herausragen, um das Kopfteil beim Schwenken nicht zu behindern.
⇒ Auf der gegenüberliegenden Seite des Kabelkanals die Kabel mit einem Kabelbinder am Kabelkanal fixieren,
gegen Verrutschen sichern.
⇒ Alle Halteclips auf Kabelkanal anbringen und Kabelkanal am Haltearm befestigen.
Halteclips, die als Einführhilfe gestaltet sind, passen auf den oberen Teil des Haltearms, die übrigen
auf den unteren.
⇒ Kabel am Kopfteil einstecken.
⇒ HDMI-Kabel erst in Halte-Clip einstecken und dann gerade in die Buchse stecken.
⇒ Andere Seite der Kabel wieder einstecken.
Es können auch mehrere Kabel zusammen eingezogen werden.

7.4 Ersatzteile

Sollten Sie Ersatzteile für das PCE-OVM 3D System benötigen, wenden Sie sich bitte an unseren technischen
Support unter 02903 976 990 oder info@pce-instruments.com.
