PCE Instruments PCE-PBM 100 Bedienungsanleitung
Lcd-mikroskop
Verwandte Anleitungen für PCE Instruments PCE-PBM 100
Inhaltszusammenfassung für PCE Instruments PCE-PBM 100

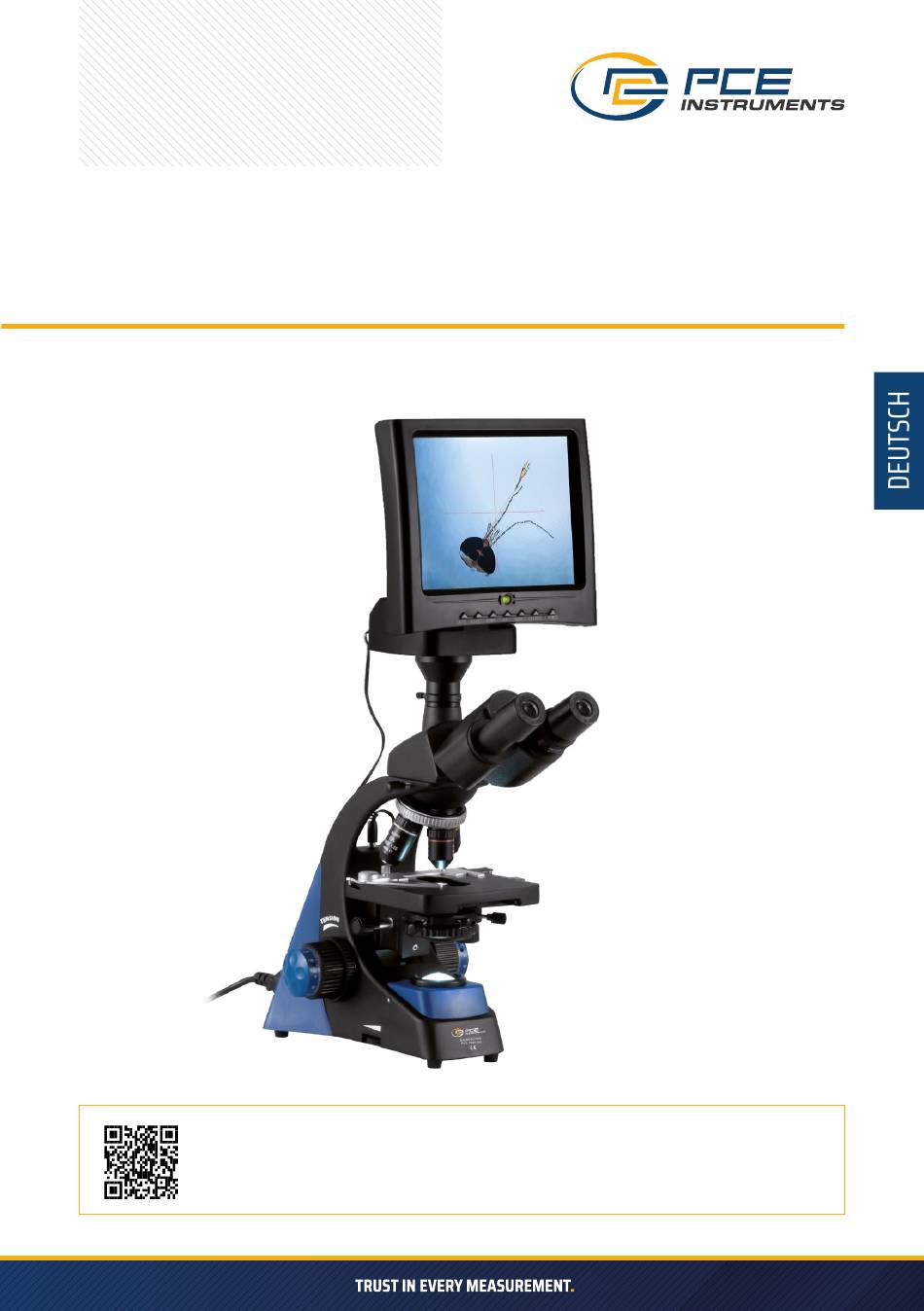

- Seite 1 BEDIENUNGSANLEITUNG LCD-MIKROSKOP PCE-PBM 100 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Sicherheit
Konfiguration, der Bedienungsanleitung, der Fehlerbehebung, der Wartung und einiger Hinweise zum Mikroskop PCE-PBM 100. Bitte lesen Sie es vor der Verwendung sorgfältig durch und bewahren Sie es für eine lange Zeit auf. Insbesondere die folgenden Hinweise müssen gründlich verstanden und strikt befolgt werden: Zulässige Verwendung... -
Seite 3: Anwendung
ANWENDUNG Dieses Mikroskop ist ein hochpräzises Instrument. Es wurde speziell für klinische Untersuchungen und Lehrzwecke in medizinischen und Gesundheitseinrichtungen, Laboren, im Bereich der Agrarwissenschaft und -technologie sowie in Forschungsinstituten entwickelt. Es wird für Routinearbeiten und Forschungszwecke in den Bereichen Biologie, Bakteriologie, Zytologie und Pharmakologie eingesetzt. Mit einigen optionalen Zubehörteilen erweitert das Mikroskop seine Funktionen beim Darstellen, Sammeln, Speichern und Analysieren von Mikrobildern. -
Seite 4: Aufbau Und Wichtigste Spezifikationen
AUFBAU UND WICHTIGSTE SPEZIFIKATIONEN Die Struktur des Mikroskops ist unten dargestellt. Okular (1) In der Regel ist das Mikroskop nur mit einem Weitfeld- und Planokular WF10X ausgestattet. Die Spezifikationen des WF10X sind wie folgt: Weitwinkel- Vergrößerung Durchmesser Arbeitsabstand Anmerkung Planaskopokular des Sichtfeldes WF10X 18mm... -
Seite 5: Helligkeit
1 – Okular 9 – Schraube zum Zentrieren des 17 – Kunststoffrückseite 2 – Beobachtungskopf Kondensors 18 – Gummifuß 3 – Objektivrevolver 10 – Irisblendenplatte 19 – Platte zur Einstellung der 4 – Objektiv 11 – Filterhalter Helligkeit 5 – Probenhalter 12 –... - Seite 6 Objektivrevolver (3) Die fortschrittliche und präzise Konstruktion des Objektivrevolvers garantiert eine reibungslose Drehung, eine klare und positive Positionierung und erfüllt die Anforderungen an parfokale und parzentrierte Objektive. Mechanischer Tisch (6) Der Tisch dieses Mikroskops ist ein doppelschichtiger mechanischer Tisch, wie unten gezeigt. Seine Größe beträgt 125 x 125 mm.
- Seite 7 Normalerweise wird der Kondensor bei Verwendung eines 100X- oder 40X-Objektivs höher eingestellt; bei Verwendung eines 10X- oder 4X-Objektivs wird der Kondensor tiefer eingestellt. Die höchste Position, auf die der Kondensor angehoben werden kann, ist auf 0,2 mm unterhalb der Tischoberfläche begrenzt, bevor das Mikroskop fertiggestellt ist.
-
Seite 8: Verwendung Und Montage
Achtung: » Bevor Sie eine Glühbirne austauschen, stellen Sie sicher, dass das Mikroskop vom Stromnetz getrennt ist. » Die neue Glühbirne muss die gleichen Spezifikationen wie die alte haben. » Wenn es sich bei der Beleuchtung um eine Halogenlampe oder eine Glühlampe handelt, kann der Sockel in der Nähe der Lichtquelle sehr heiß... - Seite 9 Die Arbeitsschritte: » Wählen Sie einen Arbeitsplatz, an dem wenig direktes Licht auf das Gerät fällt. Halten Sie das Mikroskop von großen Fenstern fern und richten Sie es nicht zum Fenster hin aus, da direktes Licht den Kontrast und die Auflösung des Bildes beeinträchtigen kann. »...
- Seite 10 FEHLERBEHEBUNG Wenn Probleme bei der Bedienung auftreten, überprüfen Sie das Gerät sorgfältig wie unten beschrieben, bevor Sie sich an uns oder unseren Vertreter in Ihrer Region wenden. Probleme bei der Bedienung Problem Ursache Maßnahmen Das Präparat wird unscharf. Die Bühne ist zu niedrig Stellen Sie die obere eingestellt.
- Seite 11 Probleme im optischen System Problem Ursache Maßnahmen Der Objektivrevolver wurde nicht Drehen Sie den Objektivrevolver richtig gewechselt. leicht, bis er einrastet. Die Mitte der Glühbirne stimmt nicht Positionieren Sie die Glühbirne Das Sichtfeld ist mit der Mitte des Objektivs überein. korrekt.
- Seite 12 Problem Ursache Maßnahmen Eine Seite des Sichtfeldes Der Kondensor ist nicht korrekt im Positionieren Sie den Kondensor. ist dunkel. Lichtweg positioniert oder geneigt. Das Objektiv ist nicht korrekt im Drehen Sie den Objektivrevolver Lichtweg positioniert. leicht, bis er einrastet. Die Klemme ist nicht stabil befestigt. Befestigen Sie die Klemme stabil auf dem Objekttisch.
-
Seite 13: Wartung Und Pflege Ihres Mikroskops
WARTUNG UND PFLEGE IHRES MIKROSKOPS » Packen Sie das Mikroskop vorsichtig aus, um zu verhindern, dass Zubehörteile wie Linsen herunterfallen und beschädigt werden. » Alle Linsen sind kalibriert. Versuchen Sie nicht, sie selbst zu zerlegen. » Der Objektivrevolver und das Fokussiersystem sind hochentwickelt und präzise konstruiert. Versuchen Sie nicht, sie selbst zu zerlegen. -
Seite 14: Mikroskop Mit Kamera
Fehlerbehebung: Wenn das Mikroskop normal funktioniert, aber auf dem Fernseher kein Bild zu sehen ist oder die Bildqualität schlecht ist, überprüfen Sie das Gerät bitte wie folgt: » Ist der VIDEO OUT-Anschluss der CCD-Kamera korrekt über ein Signalkabel mit dem VIDEO IN-Anschluss des Farbfernsehers verbunden? »... -
Seite 15: Mikroskop Mit Elektronenokular
MIKROSKOP MIT ELEKTRONENOKULAR » So können Sie gleichzeitig mit einem normalen Okular beobachten und das Mikrobild auf dem PC- Bildschirm anzeigen. Siehe Abbildung unten. Schließen Sie die Kamera wie folgt an das Mikroskop an: » Bereiten Sie einen PC vor: Hardware: USB 2.0-Anschluss;... - Seite 16 DIGITALMIKROSKOP » Vorbereitung eines PCs erforderlich: Hardware: USB2.0-Anschlussbuchse; CPU: Intel P4; EMS-Speicher: 256 MB Festplatte: 512 MB; PC-Bildschirmauflösung: 1024*768 Software: Win2000 (mit Mend sp4); oder WinXP (mit Mend sp2) und DirectX 9.0; » Legen Sie die Treiber-CD in Ihren PC ein und führen Sie das Installationsprogramm gemäß den Anweisungen aus;...
-
Seite 17: Anhang A: Okulare Und Objektive Als Option
ANHANG A: OKULARE UND OBJEKTIVE ALS OPTION Okulare als Option: Name Spezifikationen Weitwinkel- und Plano-Skop-Okular WF5X, WF6X, WF10X, WF12.5X, WF15X, WF16X, WF20X Huygenisches Okular 5X, 6X, 10X, 12.5X, 15X, 16X Objektive als Option: Name Spezifikationen DIN-Achromatisches Objektiv 4X, 10X, 20X(S), 40X(S), 60X(S), 100X(S,Oil) Unendliches System Planachromatisches 4X, 10X, 20X(S), 40X(S), 60X(S), 100X(S,Oil) Objektiv... - Seite 18 » PC-Systemvoraussetzungen: Hardware: USB 2.0-Anschluss; CPU: Intel P4; EMS-Speicher: 256 MB Festplatte: 512 MB; PC-Bildschirmauflösung: 1024*768 Software: Win2000 (mit Mend sp4) oder WinXP (mit Mend sp2) und DirectX 9.0 VERWENDUNG DES DIGITALKAMERAKOPFES » Legen Sie die Treiber-CD in Ihren PC ein. »...
- Seite 19 VERWENDUNG DER MESSSOFTWARE » Installieren Sie die Messsoftware: Doppelklicken Sie auf Digiciever1.35.exe auf der Treiber-CD und öffnen Sie sie. Wählen Sie Schritt für Schritt die richtige Schaltfläche entsprechend den Informationen auf Ihrem PC – WEITER – WEITER – FERTIGSTELLEN » Während des Installationsvorgangs wird möglicherweise ein Reparaturprogramm installiert.
-
Seite 20: Anzeige Einführung
Automatische Kalibrierung: Setzen Sie ein Standard-Mikrolineal in das Mikroskop ein und stellen Sie es so ein, dass das Linealbild auf dem PC-Bildschirm zu sehen ist. Klicken Sie auf Auto cal, um √ zu setzen, und klicken Sie auf Cal length. Wählen Sie einen Punkt auf einer Linie im Bild aus – Zeichnen Sie eine vertikale Linie einer anderen Linie durch den ausgewählten Punkt. -
Seite 21: Montage Und Verwendung
MONTAGE UND VERWENDUNG » Entfernen Sie das Mikroskop und schrauben Sie den elektronischen Okularanschluss des Trinokularkopfes ab. » Schrauben Sie den Displayanschluss anstelle des elektronischen Okularanschlusses an den Trinokulartubus. » Installieren Sie das Display mit dem Anschluss und ziehen Sie die Schraube fest. »... -
Seite 22: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
