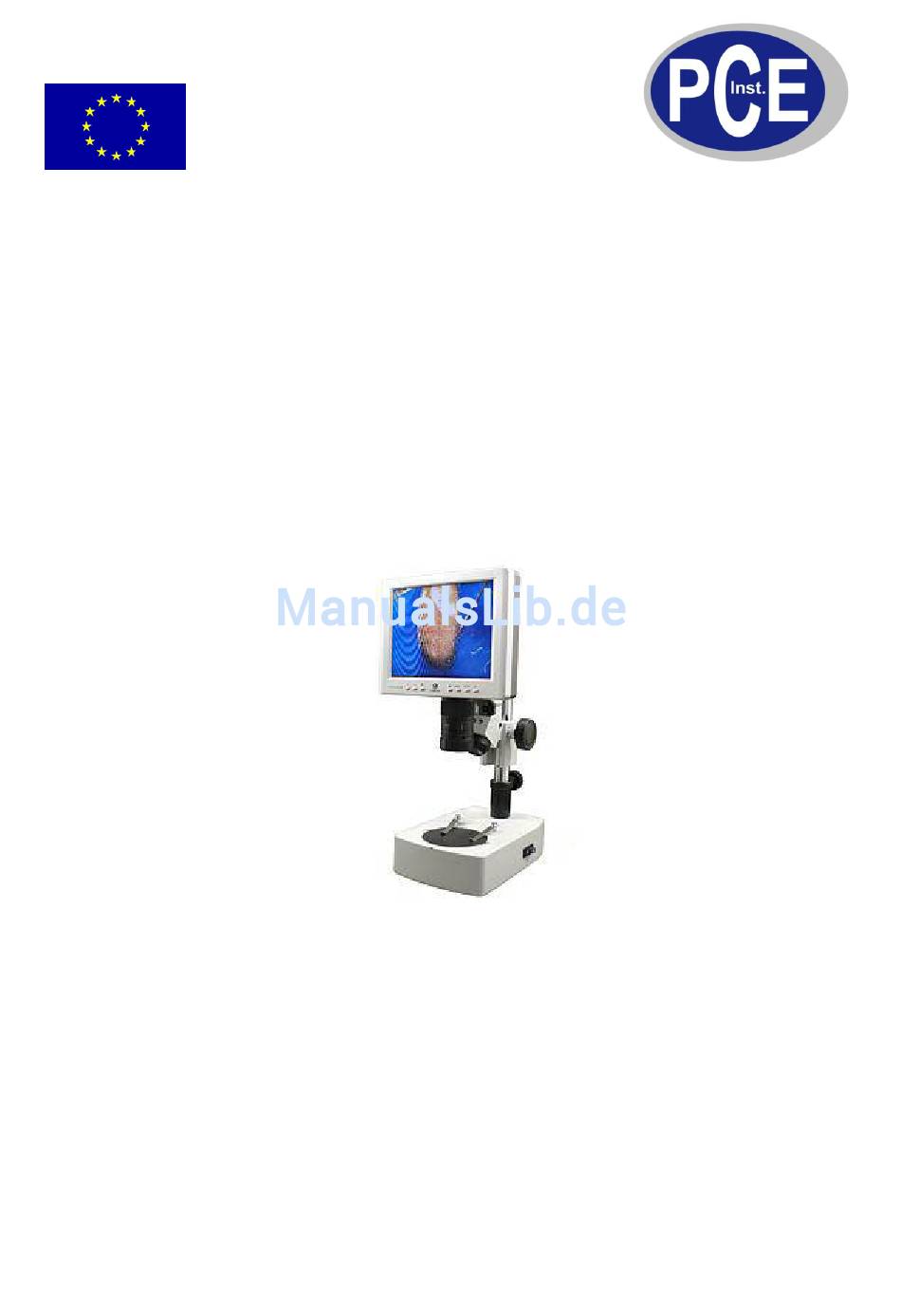

Bedienungsanleitung
Gleitsichtmikroskop
PCE-VMS 200
Version 1.0
24.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-VMS 200
Inhaltszusammenfassung für PCE Instruments PCE-VMS 200
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Gleitsichtmikroskop PCE-VMS 200 Version 1.0 24.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Sicherheitsinformationen ......................3 Funktionsprinzip des Mikroskop Systems ..................4 Funktionen und Eigenschaften ....................4 Ausstattung ..........................4 Erklärung des Mikroskops: ......................5 Betrieb und Bedienung ........................6 Installation des USB Gerätes .......................9 Fehlerbehebung ........................11... -
Seite 3: Sicherheitsinformationen
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 1. Sicherheitsinformationen Lesen Sie bitte sorgsam die Sicherheitsinformationen, bevor sie das Produkt benutzen. Benutzen Sie das Gerät bitte nur so, wie es in dieser Anleitung beschrieben wird. Achtung Hochspannung! Nur ein qualifizierter Techniker der PCE Group darf das Gerät öffnen! Die Linse ist Bedienfertig justiert. -
Seite 4: Funktionsprinzip Des Mikroskop Systems
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 2. Funktionsprinzip des Mikroskop Systems Durch das Mikroskop wird ein klares Bild des zu untersuchenden Objekts aufgenommen. Dieses Bild wird von der CCD Kamera in ein Videosignal gewandelt und auf dem LCD-Schirm dargestellt. Gleichzeitig wird das Signal über den USB Anschluss an einen angeschlossenen PC gesendet. Hier lässt sich das Bild anzeigen, bearbeiten oder auch drucken. -
Seite 5: Erklärung Des Mikroskops
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 5. LCD Display: Größe: 8“ Pixel: 640x480 Pixelgröße (mm): 0.2535x0.2535 Betriebsspannung: DC 12V USB 2.0 Systemvorraussetzungen: CPU: Pentium III 800MHz oder höher Betriebssystem: Windows 2000/Windows XP Arbeitsspeicher: 256MB freier Festplattenspeicher: 500MB oder mehr USB 2.0 Anschluss Hinweis: die Bildqualität wird beeinflusst, wenn die mindest Anforderungen nicht erreicht werden. -
Seite 6: Betrieb Und Bedienung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Anschlüsse und LED: Funktionsknöpfe: 1: Ein-/Ausschalten des LCD-Displays 2: Ein-/Ausschalten der Halogenlampe/ Bestätigen von Parametern auf dem Bildschirm 3: Menü; das Menü aufrufen, Werte und Optionen verändern. 4,5: Werte und Optionen im Menü anwählen/verändern. 6,7: Helligkeit der Halogenlampe einstellen/ Werte und Optionen im Menü anwählen/verändern. 6. - Seite 7 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Einstellung der Helligkeit: Die Helligkeit spielt eine wichtige Rolle bei der Aufnahme von Objekten. Schwaches Licht macht das Bild dämmerig und unscharf, wobei zu helles Licht die originalen Farben des Bildes ändert. Je mehr Spektrum vorhanden ist, desto lebhafter wird das Bild. Darüber hinaus beeinflusst die Lichtbrechung die Qualität des Bildes.
- Seite 8 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Systemeinstellungen: 1. Drücken Sie „Menü“ um in das Untermenü „Bild“ zu kommen. 2. Drücken Sie „▽“ oder „△“ um in das Menü „Einstellungen“ zu kommen. 3. Drücken Sie erneut „Menü“, um die Einstellung „Sprache“ zu wählen. 4. Um die Sprache zu ändern, drücken Sie „+“ oder „-“. 5.
-
Seite 9: Installation Des Usb Gerätes
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 7. Installation des USB Gerätes Das VMS-200 Mikroskopsystem ist mit einem USB 2.0 Anschluss versehen, der das direkte Übertragen, Bearbeiten oder Versenden des Bildes erlaubt. Um das Gerät verwenden zu können, sollten Sie zunächst die Treiber von der mitgelieferten CD auf dem PC installieren. Halten Sie sich an folgende Anleitung: 1. - Seite 10 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 6. Falls dieses Fenster erscheint, klicken Sie auf „Installation fortsetzen“. 7. Die Treiber werden installiert. 8. Die Installation ist abgeschlossen. Klicken Sie auf „Fertig stellen“. Das Gerät kann nun verwendet werden.
-
Seite 11: Fehlerbehebung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 8. Fehlerbehebung 1. Das Bild ist undeutlich: Stellen Sie sicher, das sich die Linse mind. 9,5mm über dem Objekt befindet. 2. Das Bild ist dunkel, unscharf, farblos, rot oder es flimmert: Stellen Sie die Lichtstärke/ Helligkeit nach, da es wahrscheinlich zu dunkel ist. 3. - Seite 12 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
