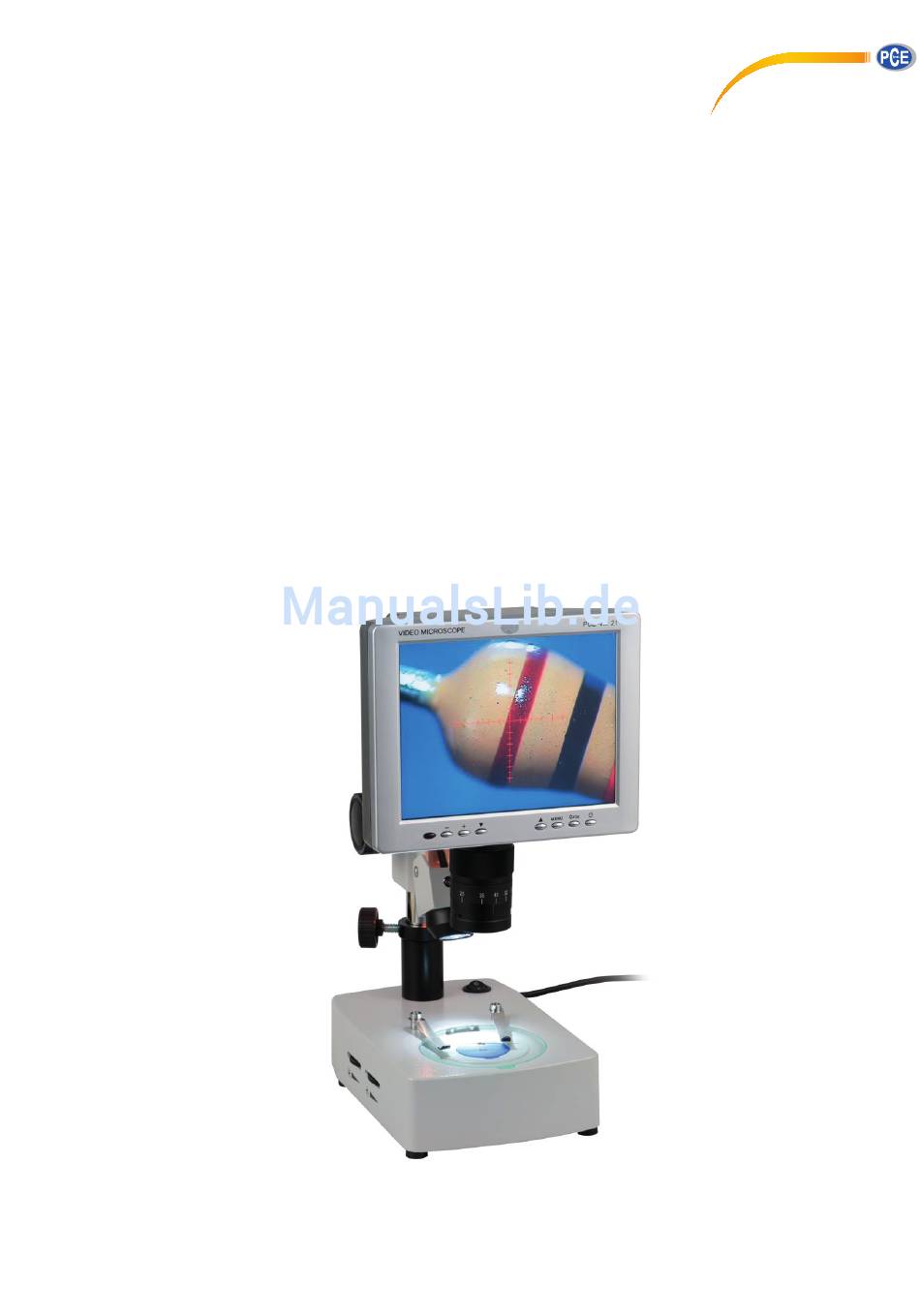

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Durchlichtmikroskop PCE-VM 21 Version 1.1 30.08.2017...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhalt Einleitung ........................3 Sicherheitsinformationen ................... 3 Spezifikationen ......................4 Lieferumfang .............................. 5 Ansicht ........................6 Tasten des Bildschirms ..........................7 Bedienungsanleitung ....................7 Ein/Ausschalten ............................7 Mikroskop einstellen und anwenden ......................7 Bildschirm einstellen ..........................7 System-Einstellungen ..........................7 Installation des Treibers .......................... -
Seite 3: Einleitung
Eine vorsichtige Handhabung ist nötig, um Schaden vorzubeugen. Benutzen Sie das Mikroskop nicht unter feuchten Bedingungen. Wenn die Halogen Lampe des PCE-VM 21 im Betrieb ist, wird sie erhitzt. Vermeiden Sie Kontakt mit der Haut oder brennbaren Materialien. Verbrennungen können entstehen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Gesamtgerät Display 8" LC-Display Auflösung 800 x 600 Pixel Vergrößerung 10…75-fach, stufenlos Die Vergrößerung beschreibt das Verhältnis zwischen betrachtetem Objekt auf dem Bildschirm und dem Objekt ansich. Relevante Kenngrößen sind die Vergrößerung der Linse / CCD Okular und Größe der CCD Linse / Display Sichtbereich (mm) 13,5 x 10... -
Seite 5: Lieferumfang
BETRIEBSANLEITUNG Lieferumfang 1 x Werkstatt-Mikroskop PCE-VM 21 1 x USB-Schnittstellenkabel 1 x Videokabel 1 x Stromkabel 1 x Staubschutzhaube 1 x Aluminium-Tragekoffer mit Schüssel 1 x Objektplatte Glas 1 x Kontrastplatte schwarz / weiß 1 x Ersatzleichtmittel Auflicht 1 x Ersatzleuchtmittel Durchlicht 1 x Ersatzsicherung 1 x Reinigungstücher... -
Seite 6: Ansicht
BETRIEBSANLEITUNG Ansicht... -
Seite 7: Tasten Des Bildschirms
BETRIEBSANLEITUNG Tasten des Bildschirms (1) An- und Ausschalttaste des LCD Displays (2) An- und Ausschalttaste der Halogen Lampe des Bildschirms / OK-Taste (3) Menü-Taste (4)(5) Menü und einzelne Items auswählen (6)(7) Helligkeit der Halogen Lampe verändern / Items und Optionen im Menü auswählen (8) Betriebsanzeige Bedienungsanleitung Ein/Ausschalten... -
Seite 8: Installation Des Treibers
BETRIEBSANLEITUNG Installation des Treibers Das Mikroskop PCE-VM 21 ist mit einem USB-Anschluss ausgestattet und kann mit dem Computer verbunden werden. 1. Verbinden Sie das Mikroskop mit dem Computer und starten Sie die Software. Öffnen Sie das Gerät im Geräte-Manager, klicken Sie es mit der rechten Maustaste an und wählen Sie „Treibersoftware aktualisieren“... - Seite 9 BETRIEBSANLEITUNG 2. Wählen Sie aus, dass Sie den Treiber manuell suchen und benutzen Sie den Treiber der Software.
- Seite 10 BETRIEBSANLEITUNG 3. Bestätigen und installieren Sie den Treiber.
- Seite 11 BETRIEBSANLEITUNG 4. Nachdem die Treibersoftware erfolgreich installiert wurde, können Sie das Programm „amcap“ auf der Software starten und die Aufnahmen auch auf dem PC betrachten.
- Seite 12 BETRIEBSANLEITUNG...
-
Seite 13: Fehlerbehebung
BETRIEBSANLEITUNG Fehlerbehebung Undeutliches Bild In der Regel ein Resultat aus einem falschen Abstand der Linse zum Objektträger. Gehen Sie sicher, dass die Distanz 95mm beträgt. Bild ist gedimmt, farblos, rot und mit „Schneeflocken“ In der Regel ein Resultat aus schwacher Beleuchtung. Erhöhen Sie die Beleuchtung. Bild ist zu weiß... -
Seite 14: Entsorgung
BETRIEBSANLEITUNG Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
