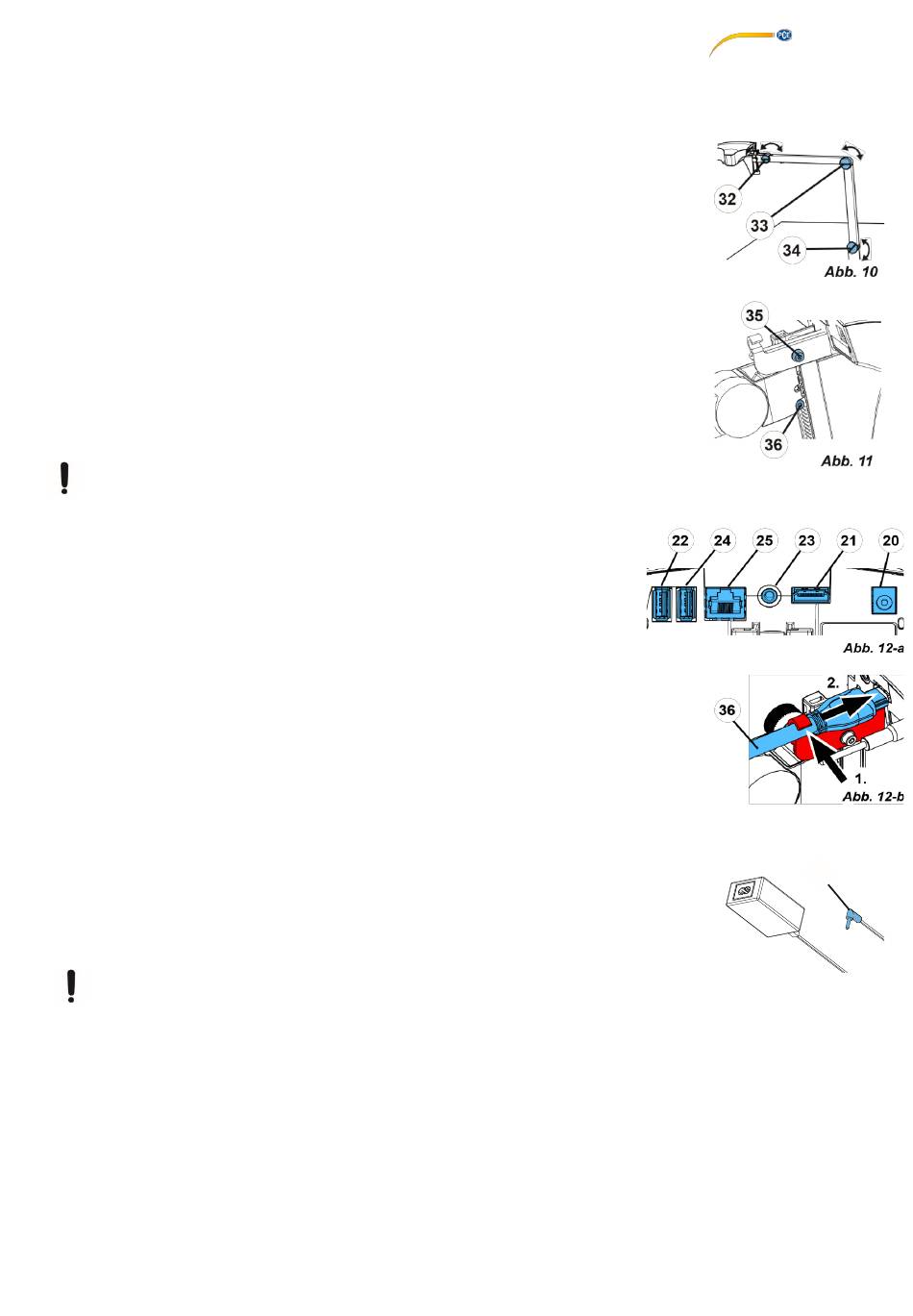

4.3.4 Klemmkräfte einstellen
Um eine stabile Position des Kopfteils zu erreichen, können die Klemmkräfte der drei Gelenke individuell eingestellt
werden.
• Haltearm
-
Befestigungsschraube am Kopfteil (32)
-
mittlere Klemmschraube (33)
-
Klemmschraube an Fußteil (34)
• Kopfteil rechts / links schwenken
-
Klemmschraube (35) mit beiliegendem Werkzeug (9, Abb. 1)
• Höhenverstellung
-
Klemmschraube (36) mit beiliegendem Werkzeug (9, Abb. 1)
4.4 Elektrischer Anschluss
Diverse Anschlussstecker und zugehörige Anschlussbuchsen sind durch
Farbpunkte gekennzeichnet. Beim Anschluss auf übereinstimmende farbliche Zuordnung achten! Falsch
angeschlossene Komponenten können durch zu hohe Spannung zerstört werden!
4.4.1 Anschlüsse am Kopfteil
Die Kabel werden auf der Rückseite des Kopfteils angeschlossen.
⇒ Monitorkabel ==> HDMI-Anschluss (21)
HDMI-Kabel (36) erst in Halte-Clip einstecken und dann gerade in die Buchse
stecken.
⇒ Fußschalterkabel ==> Anschluss (23)
⇒ Mauskabel ==> Anschluss (24)
⇒ USB-Speicherstick ==> Anschluss (22)
⇒ Netzwerk-Verlängerungskabel ==> in Anschluss (25)
⇒ Spannungsversorgung des Kopfteils (in Halterarm integriert) ==>
Anschluss(20)
4.4.2 Netzteil
PCE-OVM 3D Kopfteil
Das Netzteil (4, Abb. 1) weist ein Kabel mit einem abgewinkelten Klinkenstecker (37) auf.
⇒ Klinkenstecker in Buchse am Kabel der Spannungsversorgung,
das am Fuß des Haltearm herausragt,
einstecken.
Auf übereinstimmende farbliche Zuordnung von
Anschlusskabel und Anschlussbuchse achten!
Klinkenstecker nie in Anschluss für den Fußschalter (23,
Abb. 12) einstecken! Dies führt zur Zerstörung des Kopfteils.
⇒ Netzkabel in Netzteil und in Steckdose der Gebäudeinstallation einstecken.
37
Abb. 13
11
