LEAKSHIELD
Lesen Sie für weitere Hinweise auch die LEAKSHIELD FAQ!
4. Montage am ULTITUBE-Ausgleichsbehälter
Bei der Umrüstung auf das LEAKSHIELD System schrauben Sie einfach den bisheri-
gen Deckel des ULTITUBE-Ausgleichsbehälters ab und montieren anschließend
LEAKSHIELD durch eindrehen in den ULTITUBE. Das Display können Sie nach er-
folgter Montage noch frei in die gewünschte Position drehen. Anschließend erfolgt
der Anschluss des USB-Kabels. Optional können Sie über ein Signal-Kabel (nicht
im Lieferumfang) LEAKSHIELD mit Ihrem Mainboard verbinden.
5. Elektrische Anschlüsse
ACHTUNG: Schalten Sie unbedingt vor jedem Anschließen und Trennen von ex-
ternen Komponenten das PC-Netzteil komplett aus!
5.1. Anschluss „USB"
Verbinden Sie diesen Anschluss mit einem freien internen USB-Anschluss Ihres
Mainboards. Achten Sie unbedingt auf korrekte Ausrichtung des Anschlusssteckers!
Pinbelegung:
Pin 1 GND (schwarz), optional
Pin 2 GND (schwarz)
Pin 3 D+ (grün)
Pin 4 D–
Pin 5 +5 V (rot)

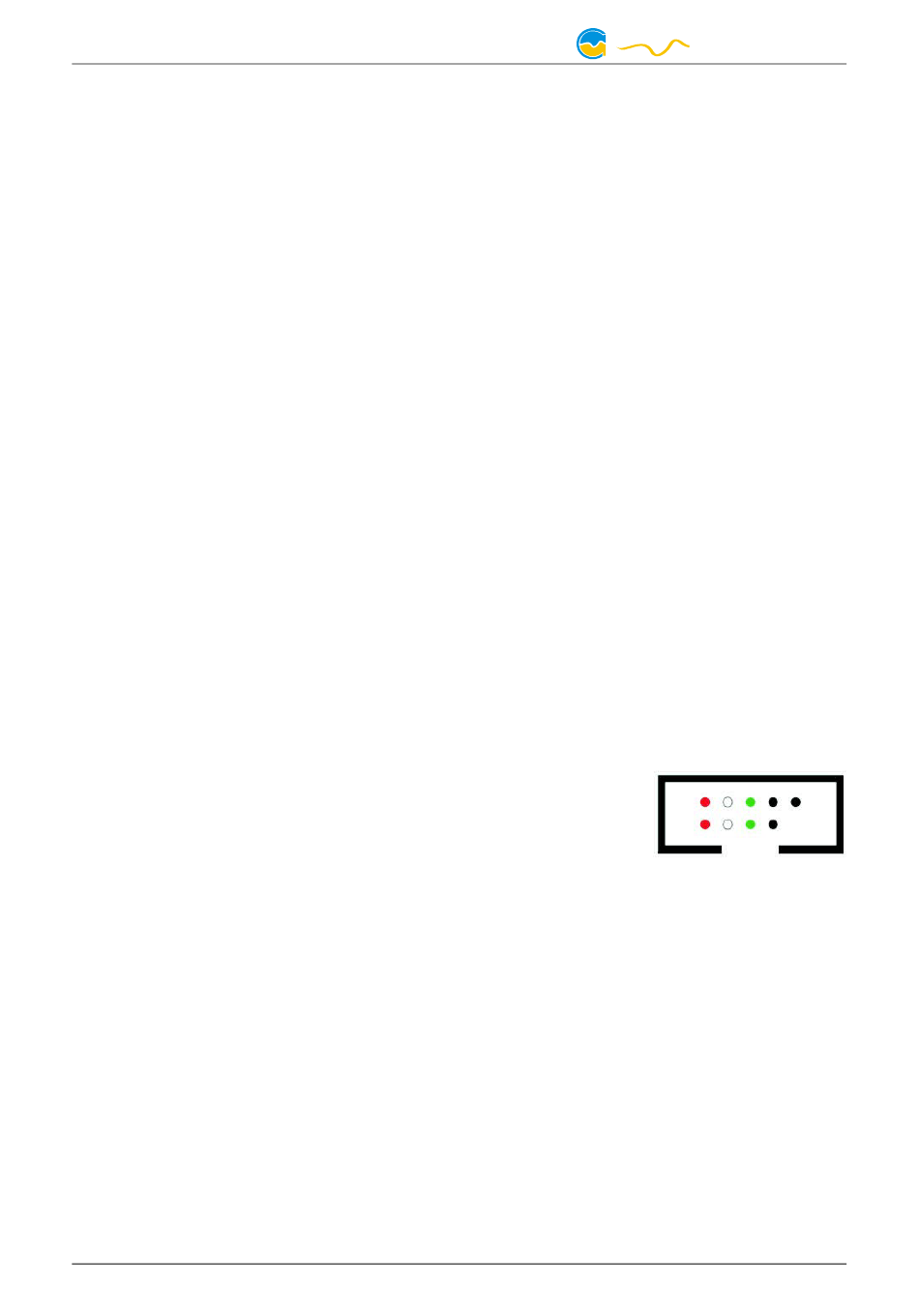

Der entsprechende Anschluss auf dem Mainboard ist meis-
tens eine neunpolige Stiftleiste mit zwei unabhängigen USB-
Ports. Beide Reihen mit 4/5 Pins können zum Anschluss ei-
nes USB-Gerätes verwendet werden. Die schwarzen Adern
müssen zur Seite mit dem fehlenden Pin ausgerichtet wer-
den, siehe Abbildung mit eingefärbten Pins.
5.2. Anschluss „signal"
Der Anschluss kann mit dem Power-Taster-Anschluss des Mainboards verbunden
werden, dazu wird zusätzlich ein Verbindungskabel (Artikel 53216, nicht im Liefer-
umfang enthalten) benötigt.
Pinbelegung:
Pin 1: GND
Pin 2: nicht verbunden
Pin 3: Open drain max. 3,3 V / 5 mA
- 38 -
(weiß)
