probfit CPA 440
3.
Montage
3.1
Abmessungen und
Einbauversionen
• Die Armatur darf nicht waagrecht eingebaut
werden. Zulässiger Einbauwinkel: größer als
15° zur Waagrechten bis senkrecht.
• Die Armatur Probfit CPA 440 in den aufge-
schweißten oder eingeklebten Adapter ein-
führen und mit der Überwurfmutter hand-
fest verschrauben.
• Auf richtigen Sitz und Sauberkeit des
O-Rings achten.
• Die Dichtfläche des Einbauadapters nicht
beschädigen
• Beim Einbau der Armatur in Einbauadapter,
die kürzer als 50 mm sind, den O-Ring in
den zweiten, weiter oben liegenden O-Ring-
Sitz eingesetzen (siehe Bild 3.7, Pos. 2).
• Den Sitz des O-Rings nicht beschädigen!
• Deshalb bei den Kunststoffarmaturen (PVC)
nicht mit spitzen und scharfen Werkzeugen
arbeiten.
3.
Installation
3.1
Dimensions and
mounting versions
• Do not install the assembly horizontally.
Allowed installation angle: more than 15°
from the horizontal up to vertical.
• The Probfit CPA 440 assembly slides into
the welded or adhered adapter and is
hand-tightened with the union nut.
• Make sure the O-ring is properly seated and
clean.
• The sealing surface of the mounting adapter
must be protected against damage.
• When installing the assembly in mounting
adapters shorter than 50 mm, the O-ring
must be placed in the second, upper O-ring
seat (see figure 3.7, pos. 2).
Ø 75
48,2
12
30
11
Erforderliche
Montagefreiheit:
ca. 550 mm
Required mounting
clearance
ca. 410
91
• Do not damage the O-ring seat!
For this reason, pointed and sharp tools
must be avoided, particularly in the case of
assemblies made of plastic materials (PVC).
Varivent-
Anschluß
Varivent
connection
91 66
Ø 84
Ø 71
Ø 24
20
Elektrode
PROBPM.PCX
l = 225 mm
Ø 35
50
66
E
12
S
Kegelstutzen
DN 40
Conical socket
DN 40
1
Rd 65 x
/
"
6
Nutüberwurfmutter
F40, DIN 11851
Ø 25
Union nut
F40, DIN 11851
Elektrode
Schutzkorb
Protection
guard
3.
Montage
BD1PA440.CHP

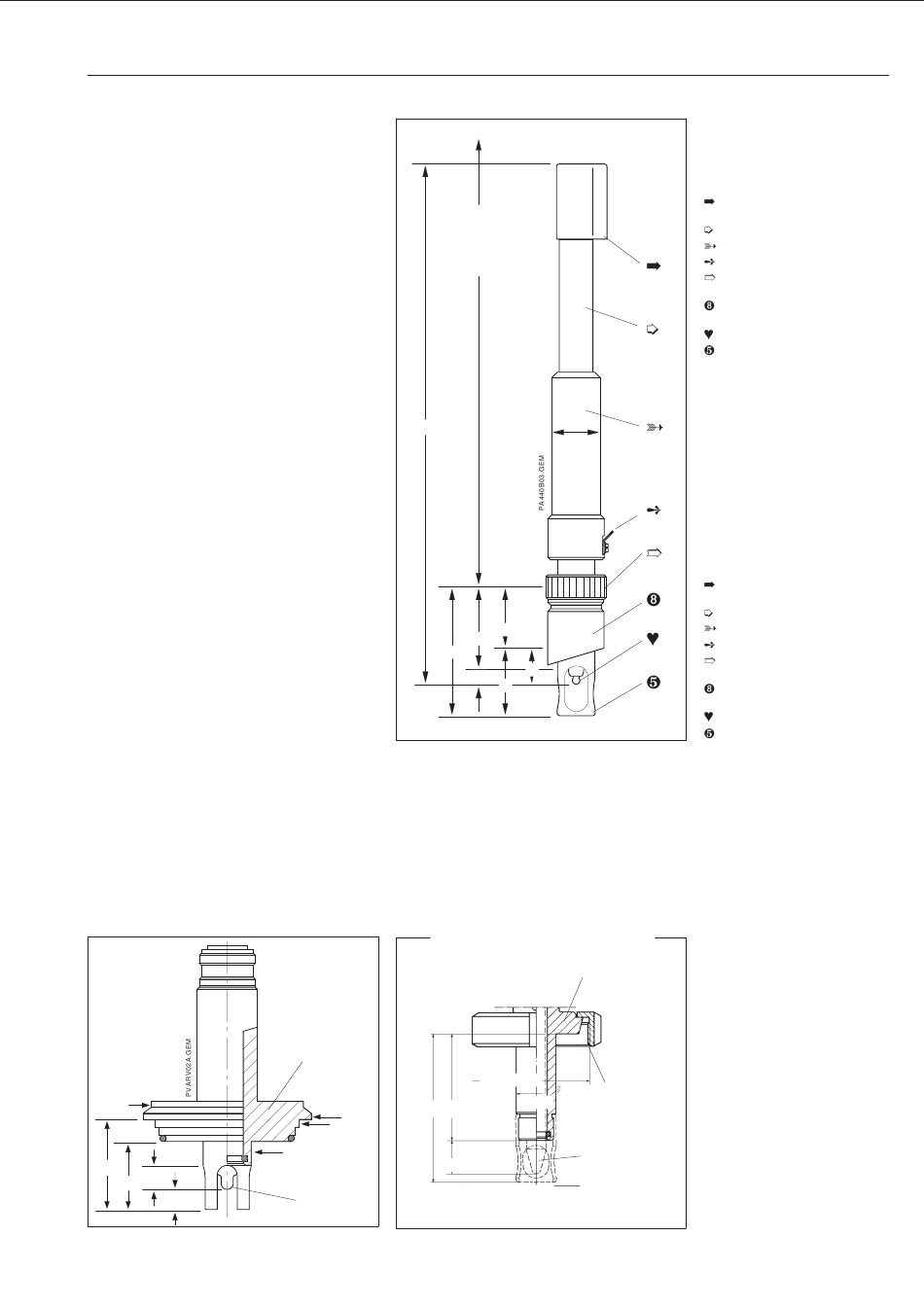

Bild 3.1.:
Maßzeichnung
Probfit CPA 440 mit
Adapter DN 25
Bemerkungen:
Spritzschutzhaube mit
Kabeleinführung
Schutzhülse
Schaft
PAL-Anschluß
1
Überwurfmutter G 1
/
"
4
Ø 45 mm
Einschweißstutzen, schräg
Ø 42 mm
Elektrode: l = 225 mm
Schutzkorb
Fig. 3.1.:
Dimensioned drawing of
Probfit CPA 440 with
adapter DN 25
Notes:
Splash protection cover with
cable entry
Protective sleeve
Shaft
PM connection
1
Union nut G 1
/
"
4
Ø 45 mm
Fitting for inclined weld mounting
Ø 42 mm
Electrode: l = 225 mm
Protection guard
Bild 3.2:
Einbauart:
Varivent-Adapter
Fig. 3.2:
Mounting type:
Varivent adapter
Bild 3.3:
Einbauart
Milchrohrverschraubung
DN 40
Fig. 3.3:
Mounting type:
Dairy fitting connection
DN 40
5
