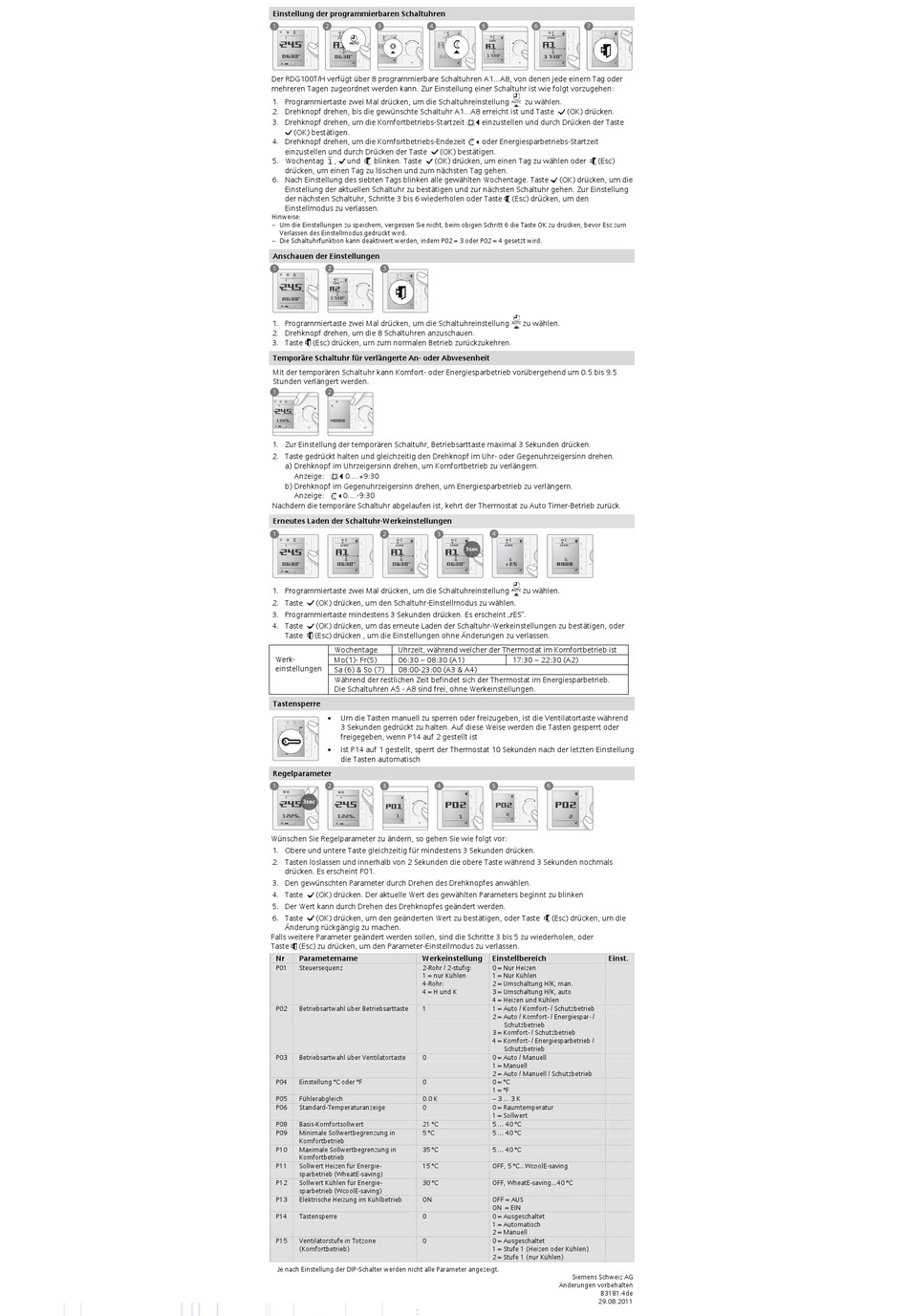

Einstellung der programmierbaren Schaltuhren
Der RDG100T/H verfügt über 8 programmierbare Schaltuhren A1...A8, von denen jede einem Tag oder
mehreren Tagen zugeordnet werden kann. Zur Einstellung einer Schaltuhr ist wie folgt vorzugehen:
1. Programmiertaste zwei Mal drücken, um die Schaltuhreinstellung
2. Drehknopf drehen, bis die gewünschte Schaltuhr A1...A8 erreicht ist und Taste
3. Drehknopf drehen, um die Komfortbetriebs-Startzeit
(OK) bestätigen.
4. Drehknopf drehen, um die Komfortbetriebs-Endezeit
einzustellen und durch Drücken der Taste
(OK) bestätigen.
5. Wochentag
,
und
blinken. Taste
(OK) drücken, um einen Tag zu wählen oder
drücken, um einen Tag zu löschen und zum nächsten Tag gehen.
6. Nach Einstellung des siebten Tags blinken alle gewählten Wochentage. Taste
Einstellung der aktuellen Schaltuhr zu bestätigen und zur nächsten Schaltuhr gehen. Zur Einstellung
der nächsten Schaltuhr, Schritte 3 bis 6 wiederholen oder Taste
Einstellmodus zu verlassen.
Hinweise:
– Um die Einstellungen zu speichern, vergessen Sie nicht, beim obigen Schritt 6 die Taste OK zu drücken, bevor Esc zum
Verlassen des Einstellmodus gedrückt wird.
– Die Schaltuhrfunktion kann deaktiviert werden, indem P02 = 3 oder P02 = 4 gesetzt wird.
Anschauen der Einstellungen
1. Programmiertaste zwei Mal drücken, um die Schaltuhreinstellung
2. Drehknopf drehen, um die 8 Schaltuhren anzuschauen.
3. Taste
(Esc) drücken, um zum normalen Betrieb zurückzukehren.
Temporäre Schaltuhr für verlängerte An- oder Abwesenheit
Mit der temporären Schaltuhr kann Komfort- oder Energiesparbetrieb vorübergehend um 0.5 bis 9.5
Stunden verlängert werden.
1. Zur Einstellung der temporären Schaltuhr, Betriebsarttaste maximal 3 Sekunden drücken.
2. Taste gedrückt halten und gleichzeitig den Drehknopf im Uhr- oder Gegenuhrzeigersinn drehen.
a) Drehknopf im Uhrzeigersinn drehen, um Komfortbetrieb zu verlängern.
Anzeige:
0....+9:30
b) Drehknopf im Gegenuhrzeigersinn drehen, um Energiesparbetrieb zu verlängern.
Anzeige:
0....-9:30
Nachdem die temporäre Schaltuhr abgelaufen ist, kehrt der Thermostat zu Auto Timer-Betrieb zurück.
Erneutes Laden der Schaltuhr-Werkeinstellungen
1. Programmiertaste zwei Mal drücken, um die Schaltuhreinstellung
2. Taste
(OK) drücken, um den Schaltuhr-Einstellmodus zu wählen.
3. Programmiertaste mindestens 3 Sekunden drücken. Es erscheint „rES".
4. Taste
(OK) drücken, um das erneute Laden der Schaltuhr-Werkeinstellungen zu bestätigen, oder
Taste
(Esc) drücken , um die Einstellungen ohne Änderungen zu verlassen.
Wochentage
Uhrzeit, während welcher der Thermostat im Komfortbetrieb ist
Werk-
Mo(1)- Fr(5)
06:30 – 08:30 (A1)
einstellungen
Sa (6) & So (7)
08:00-23:00 (A3 & A4)
Während der restlichen Zeit befindet sich der Thermostat im Energiesparbetrieb.
Die Schaltuhren A5 - A8 sind frei, ohne Werkeinstellungen.
Tastensperre
Um die Tasten manuell zu sperren oder freizugeben, ist die Ventilatortaste während
3 Sekunden gedrückt zu halten. Auf diese Weise werden die Tasten gesperrt oder
freigegeben, wenn P14 auf 2 gestellt ist
Ist P14 auf 1 gestellt, sperrt der Thermostat 10 Sekunden nach der letzten Einstellung
die Tasten automatisch
Regelparameter
Wünschen Sie Regelparameter zu ändern, so gehen Sie wie folgt vor:
1. Obere und untere Taste gleichzeitig für mindestens 3 Sekunden drücken.
2. Tasten loslassen und innerhalb von 2 Sekunden die obere Taste während 3 Sekunden nochmals
drücken. Es erscheint P01.
3. Den gewünschten Parameter durch Drehen des Drehknopfes anwählen.
4. Taste
(OK) drücken. Der aktuelle Wert des gewählten Parameters beginnt zu blinken
5. Der Wert kann durch Drehen des Drehknopfes geändert werden.
6. Taste
(OK) drücken, um den geänderten Wert zu bestätigen, oder Taste
Änderung rückgängig zu machen.
Falls weitere Parameter geändert werden sollen, sind die Schritte 3 bis 5 zu wiederholen, oder
Taste
(Esc) zu drücken, um den Parameter-Einstellmodus zu verlassen.
Nr
Parametername
Werkeinstellung
P01
Steuersequenz
2-Rohr / 2-stufig:
1 = nur Kühlen
4-Rohr:
4 = H und K
P02
Betriebsartwahl über Betriebsarttaste
1
P03
Betriebsartwahl über Ventilatortaste
0
P04
Einstellung °C oder °F
0
P05
Fühlerabgleich
0.0 K
P06
Standard-Temperaturanzeige
0
P08
Basis-Komfortsollwert
21 °C
P09
Minimale Sollwertbegrenzung in
5 °C
Komfortbetrieb
P10
Maximale Sollwertbegrenzung in
35 °C
Komfortbetrieb
P11
Sollwert Heizen für Energie-
15 °C
sparbetrieb (WheatE-saving)
P12
Sollwert Kühlen für Energie-
30 °C
sparbetrieb (WcoolE-saving)
P13
Elektrische Heizung im Kühlbetrieb
ON
P14
Tastensperre
0
P15
Ventilatorstufe in Totzone
0
(Komfortbetrieb)
Je nach Einstellung der DIP-Schalter werden nicht alle Parameter angezeigt.
zu wählen.
(OK) drücken.
einzustellen und durch Drücken der Taste
oder Energiesparbetriebs-Startzeit
(Esc)
(OK) drücken, um die
(Esc) drücken, um den
zu wählen.
zu wählen.
17:30 – 22:30 (A2)
(Esc) drücken, um die
Einstellbereich
Einst.
0 = Nur Heizen
1 = Nur Kühlen
2 = Umschaltung H/K, man.
3 = Umschaltung H/K, auto
4 = Heizen und Kühlen
1 = Auto / Komfort- / Schutzbetrieb
2 = Auto / Komfort- / Energiespar- /
Schutzbetrieb
3 = Komfort- / Schutzbetrieb
4 = Komfort- / Energiesparbetrieb /
Schutzbetrieb
0 = Auto / Manuell
1 = Manuell
2 = Auto / Manuell / Schutzbetrieb
0 = °C
1 = °F
– 3 ... 3 K
0 = Raumtemperatur
1 = Sollwert
5 ... 40 °C
5 ... 40 °C
5 ... 40 °C
OFF, 5 °C...WcoolE-saving
OFF, WheatE-saving...40 °C
OFF = AUS
ON = EIN
0 = Ausgeschaltet
1 = Automatisch
2 = Manuell
0 = Ausgeschaltet
1 = Stufe 1 (Heizen oder Kühlen)
2 = Stufe 1 (nur Kühlen)
