Teilekennzeichnung - Optex Hx-40 Installationsanweisungen

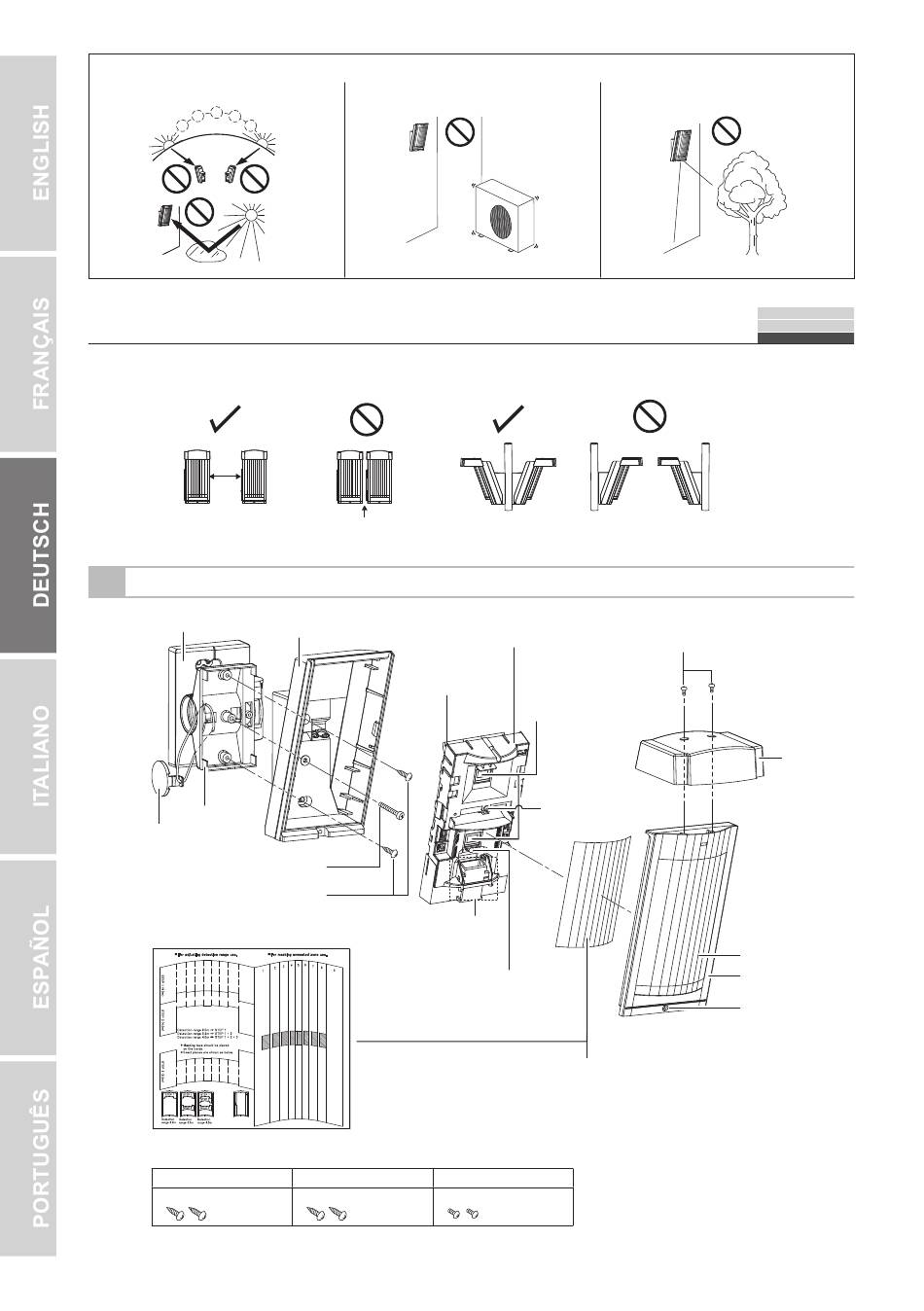

Installieren Sie den Melder an einem Standort, der frei von Fehlalarmfaktoren ist. Beispielsweise:
• Sonneneinstrahlung und Reflektion
-Sicherheitshinweise zu Installation von zwei oder mehr Sensoren
Installieren Sie nicht zwei oder mehr HX-40DAM nebeneinander oder gegenüberliegend. Installieren Sie die Geräte
Rückseite an Rückseite. Bei Montage auf der gleichen Wand achten Sie auf mindestens 1,0 m Abstand voneinander.
1,0 m oder mehr
1-2

TEILEKENNZEICHNUNG

Grundplatte
der Halterung
Halterung
Abdeckung
Sicherungsschraube* (M4 × 35 mm)
Schraube (4 × 20 mm)
Schraubensatz
Für Verbindung
Schraube (4 × 20 mm) Schraube (4 × 20 mm) Schraube (3 × 10 mm)
*Sicherungsschraube in Grundplatte der Halterung
• Wärmequelle
Weniger als 1,0 m
Grundplatte
Anschlussklemmen
Mikrowellengerät
(nur HX-40DAM)
(nicht berühren)
Für Wandmontage Für Abdeckung
DE-2
• Vom Wind bewegte Objekte
Grundgerät
Schraube (3 × 10 mm)
PIR-Sensor
(nicht berühren)
Anti-Maskierung
Infrarot-LED
(nur HX-40AM-/
DAM-Modell)
LED-Anzeige
Bereichsabdeckung
HX-40
HX-40AM
HX-40DAM
Abdeckhaube
Optik
Abdeckung
Sicherungsschraube
