Teilekennzeichnung - Optex HX-80N Installationsanweisungen

Hoch montierter außenmelder
Inhaltsverzeichnis

Werbung

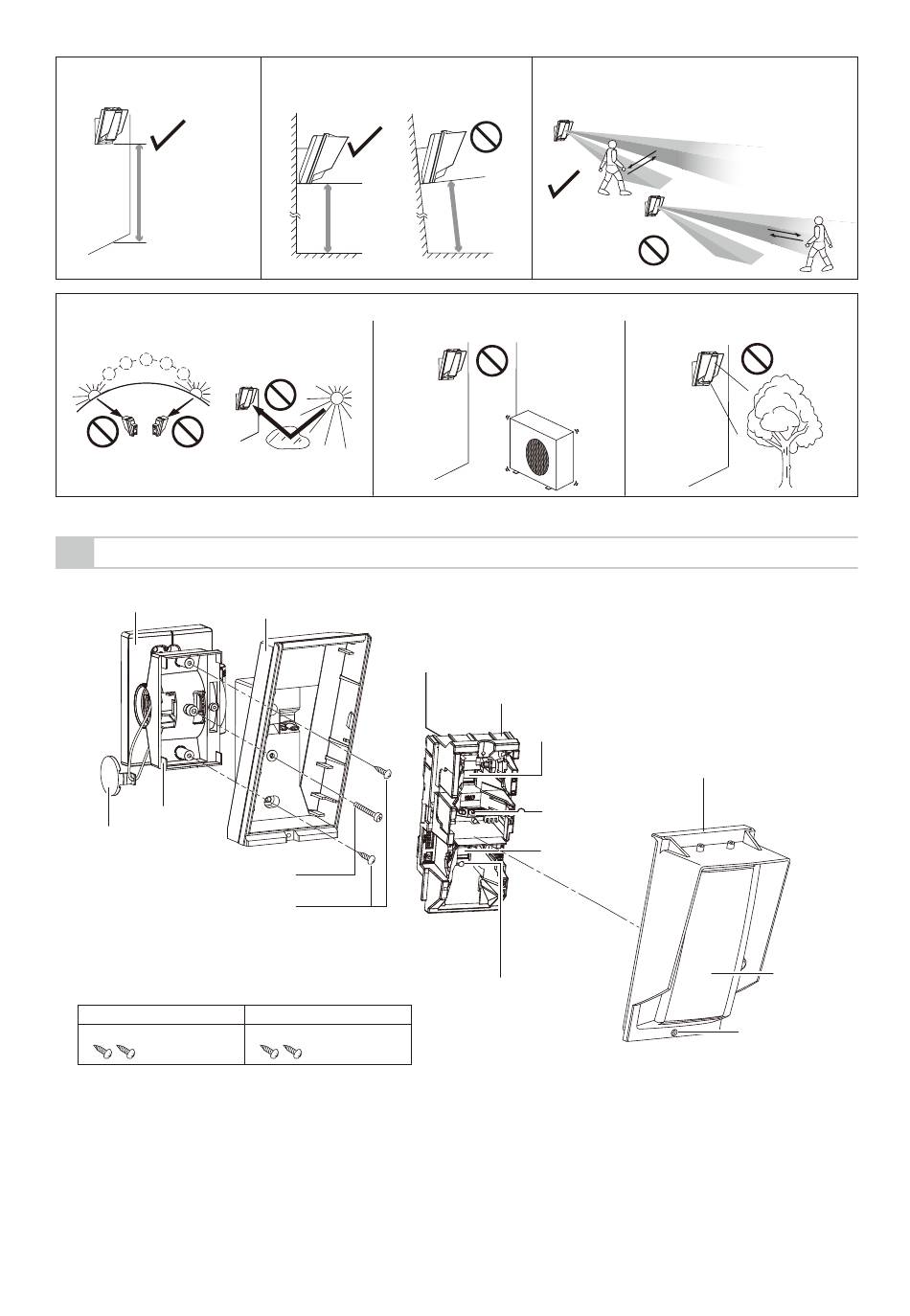

Montagehöhe
2,5 m – 3,0 m
Installieren Sie den Melder an einem Standort, der frei von Fehlalarmfaktoren ist. Beispielsweise:
• Sonneneinstrahlung und Reflektion
1-2

TEILEKENNZEICHNUNG

Halterung Grundplatte
Grundplatte
Halterung
Schaftabdeckung
Feststellschraube* (M4 × 35 mm)
Schraube (4 × 20 mm)
Schraubensatz
Für Verbindung
Schraube (4 × 20 mm)
*Sicherungsschraube in Grundplatte der Halterung
Halten Sie den Melder parallel
zum Boden.
Parallel
• Wärmequelle
Anschlussklemmen
Für Wandmontage
Schraube (4 × 20 mm)
Berücksichtigen Sie die Richtung, aus der
sich eine Person nähert, sowie den
Erkennungsbereich.
Neigung
Grundgerät
PIR1 (nicht berühren)
Anti-Maskierung
Infrarot-LED
(nur HX-80NAM)
PIR2
(nicht berühren)
LED-Anzeige
DE-2
• Gegenstände, die sich im Wind bewegen
Abdeckung
Optik
Sicherungsschraube
