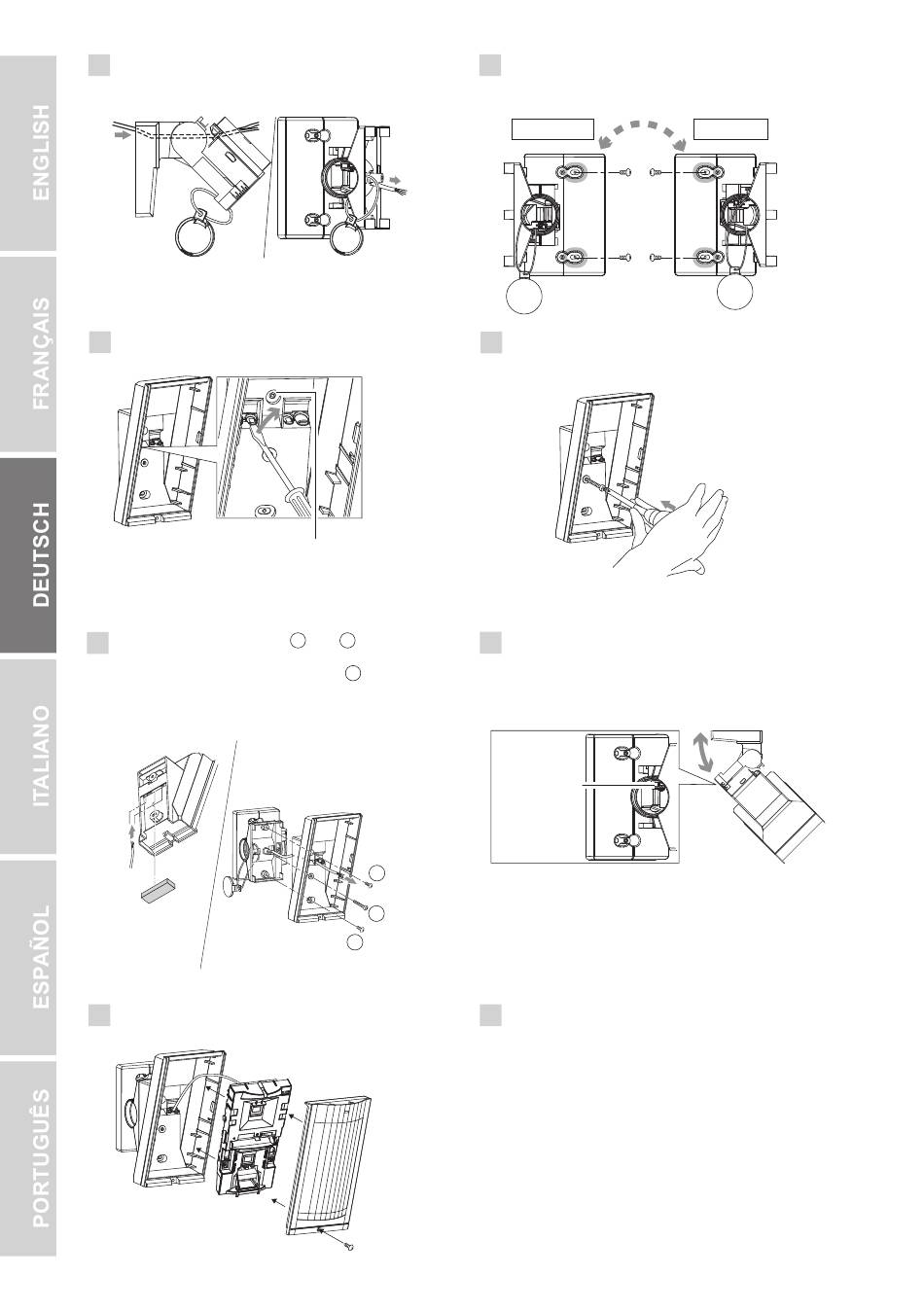

Neigen Sie die Halterung ca. 45° und führen Sie
4
das Kabel durch.
Eingang
Öffnen Sie die Ausbrechöffnung
6
für das Kabel.
Verkabelung Ausbrechöffnung
Ziehen Sie die Schrauben 1 und 2 fest, stellen
8
Sie den Winkel der Halterung ein (Siehe 2-2) und
ziehen Sie dann die Schraube fest 3 .
Führen Sie eine Bereichsprüfung durch. Ist eine
Korrektur erforderlich, so lösen Sie Schraube 3 und
ändern Sie den Winkel der Halterung.
Eingang
Kabelöffnung
Kabelkissen
Schließen Sie das Kabel am Klemmenblock an und
10
installieren Sie Gerät und Optik auf der Grundplatte.
5
Ausgang
7
9
4 × 20
1
Schraube
Out
3 4 X 35
Sicherungsschraube
2
für die Aufwärts-/
4 × 20
Abwärtseinstellung
Schraube
11
DE-4
Bestimmen Sie die horizontale Ausrichtung (links
oder rechts) des Melders, bevor Sie die Halterung
auf der Wand montieren.
Nach rechts
Öffnen Sie die Ausbrechöffnung für die
Sicherungsschraube für die Aufwärts-
/Abwärtseinstellung zum Anschluss der Halterung.
Ausbrechöffnung mit 4 × 20 Blechschraube
(Schraubensatz)
Einstellschraube nach rechts anziehen.
Einstellschraube
Rasten Sie die Schaftabdeckung ein.
Nach links
