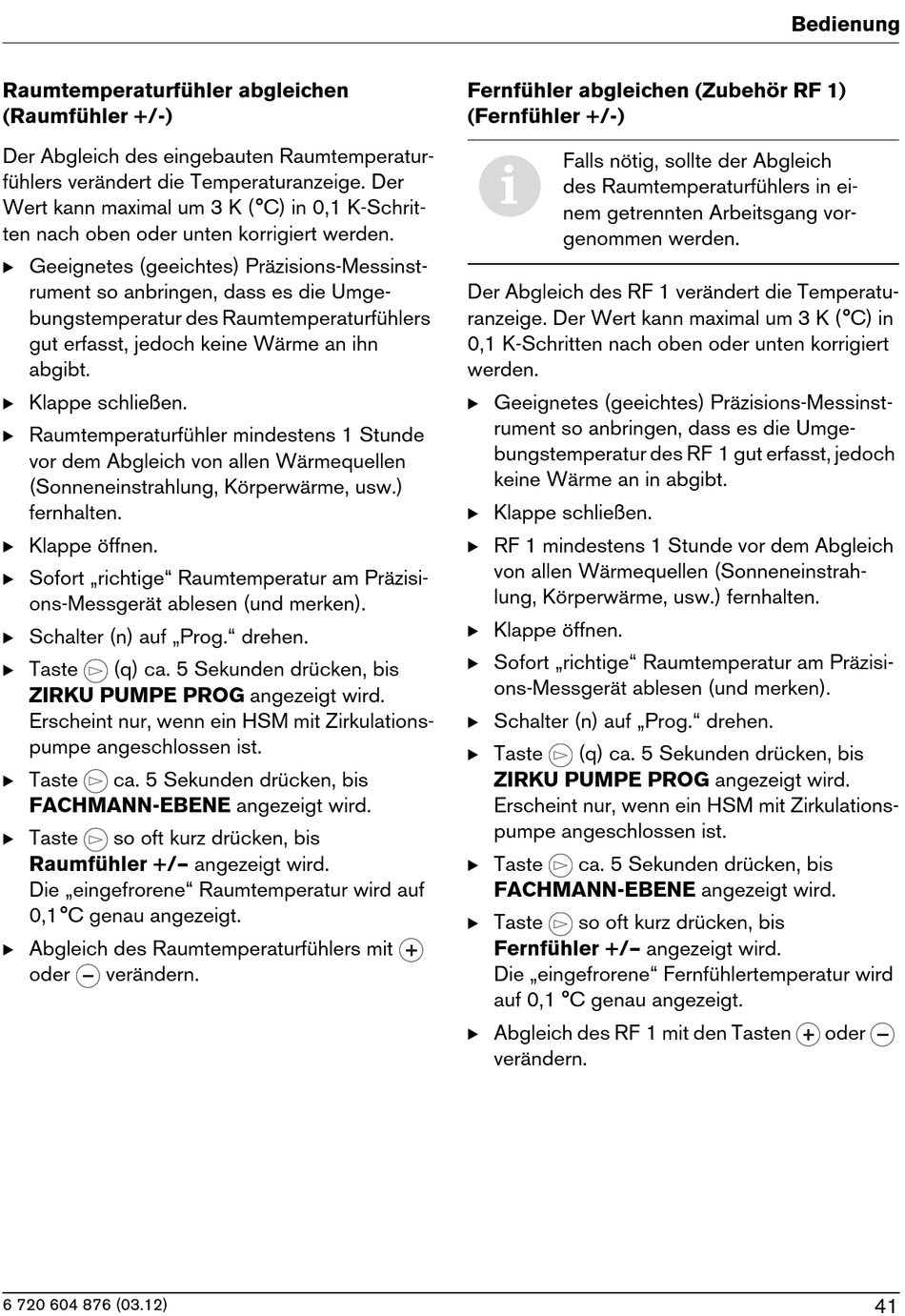

Bosch CERACONTROL TA 270 Installations- Und Bedienungsanleitung Seite 41

Raumtemperaturfühler abgleichen
(Raumfühler +/-)
Der Abgleich des eingebauten Raumtemperatur-
fühlers verändert die Temperaturanzeige. Der
Wert kann maximal um 3 K (°C) in 0,1 K-Schrit-
ten nach oben oder unten korrigiert werden.
B Geeignetes (geeichtes) Präzisions-Messinst-
rument so anbringen, dass es die Umge-
bungstemperatur des Raumtemperaturfühlers
gut erfasst, jedoch keine Wärme an ihn
abgibt.
B Klappe schließen.
B Raumtemperaturfühler mindestens 1 Stunde
vor dem Abgleich von allen Wärmequellen
(Sonneneinstrahlung, Körperwärme, usw.)
fernhalten.
B Klappe öffnen.
B Sofort „richtige" Raumtemperatur am Präzisi-
ons-Messgerät ablesen (und merken).
B Schalter (n) auf „Prog." drehen.
B Taste
(q) ca. 5 Sekunden drücken, bis
ZIRKU PUMPE PROG angezeigt wird.
Erscheint nur, wenn ein HSM mit Zirkulations-
pumpe angeschlossen ist.
B Taste
ca. 5 Sekunden drücken, bis
FACHMANN-EBENE angezeigt wird.
B Taste
so oft kurz drücken, bis
Raumfühler +/– angezeigt wird.
Die „eingefrorene" Raumtemperatur wird auf
0,1°C genau angezeigt.
B Abgleich des Raumtemperaturfühlers mit
oder verändern.
6 720 604 876 (03.12)
Fernfühler abgleichen (Zubehör RF 1)
(Fernfühler +/-)
Falls nötig, sollte der Abgleich
i
des Raumtemperaturfühlers in ei-
nem getrennten Arbeitsgang vor-
genommen werden.
Der Abgleich des RF 1 verändert die Temperatu-
ranzeige. Der Wert kann maximal um 3 K (°C) in
0,1 K-Schritten nach oben oder unten korrigiert
werden.
B Geeignetes (geeichtes) Präzisions-Messinst-
rument so anbringen, dass es die Umge-
bungstemperatur des RF 1 gut erfasst, jedoch
keine Wärme an in abgibt.
B Klappe schließen.
B RF 1 mindestens 1 Stunde vor dem Abgleich
von allen Wärmequellen (Sonneneinstrah-
lung, Körperwärme, usw.) fernhalten.
B Klappe öffnen.
B Sofort „richtige" Raumtemperatur am Präzisi-
ons-Messgerät ablesen (und merken).
B Schalter (n) auf „Prog." drehen.
B Taste
(q) ca. 5 Sekunden drücken, bis
ZIRKU PUMPE PROG angezeigt wird.
Erscheint nur, wenn ein HSM mit Zirkulations-
pumpe angeschlossen ist.
B Taste
ca. 5 Sekunden drücken, bis
FACHMANN-EBENE angezeigt wird.
B Taste
so oft kurz drücken, bis
Fernfühler +/– angezeigt wird.
Die „eingefrorene" Fernfühlertemperatur wird
auf 0,1 °C genau angezeigt.
B Abgleich des RF 1 mit den Tasten
verändern.
Bedienung
oder
41
