Installation
4435-04.2/G

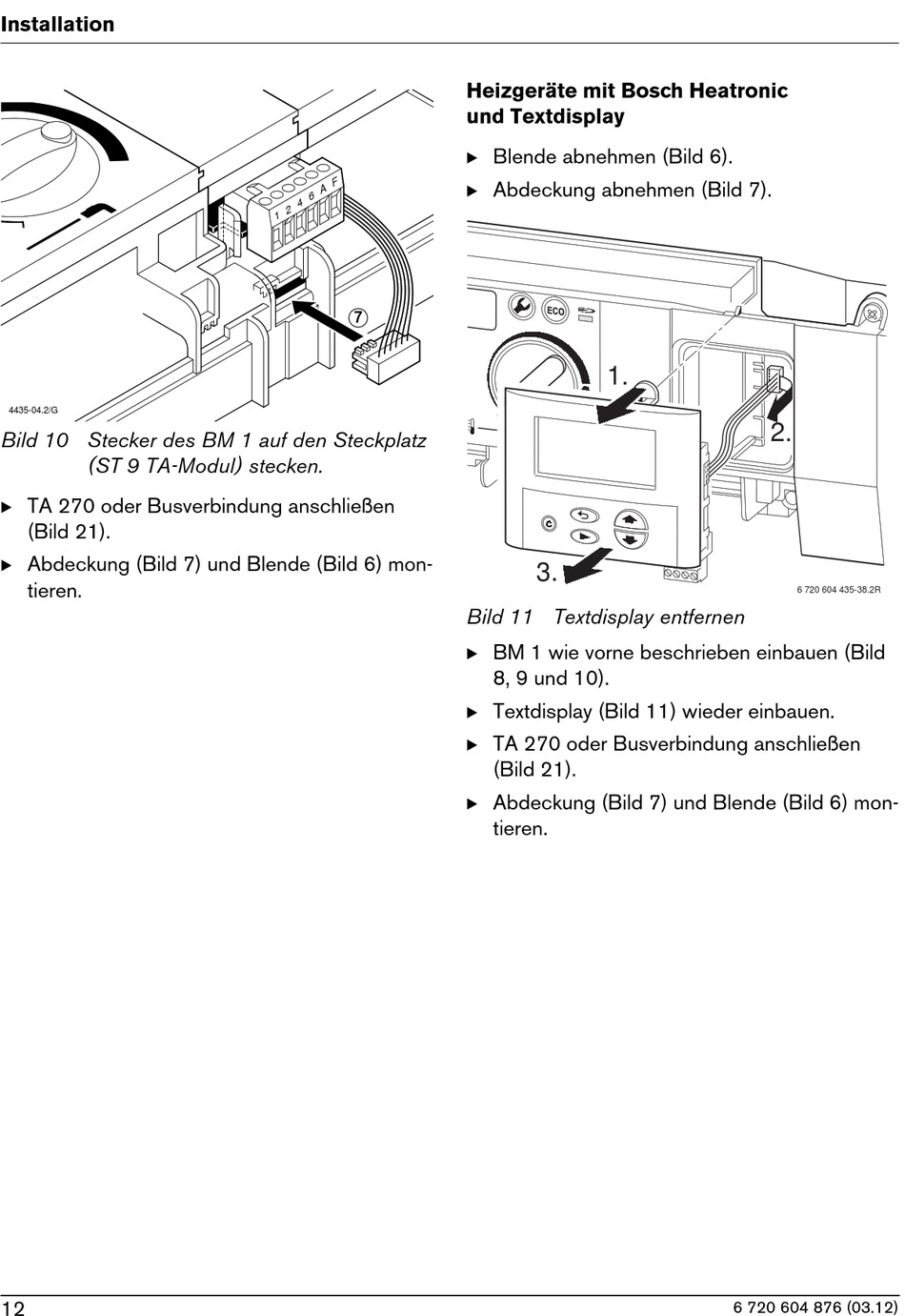

Bild 10 Stecker des BM 1 auf den Steckplatz
(ST 9 TA-Modul) stecken.
B TA 270 oder Busverbindung anschließen
(Bild 21).
B Abdeckung (Bild 7) und Blende (Bild 6) mon-
tieren.
12
Heizgeräte mit Bosch Heatronic
und Textdisplay
B Blende abnehmen (Bild 6).
B Abdeckung abnehmen (Bild 7).
7
Bild 11 Textdisplay entfernen
B BM 1 wie vorne beschrieben einbauen (Bild
8, 9 und 10).
B Textdisplay (Bild 11) wieder einbauen.
B TA 270 oder Busverbindung anschließen
(Bild 21).
B Abdeckung (Bild 7) und Blende (Bild 6) mon-
tieren.
1.
3.
2.
6 720 604 435-38.2R
6 720 604 876 (03.12)
