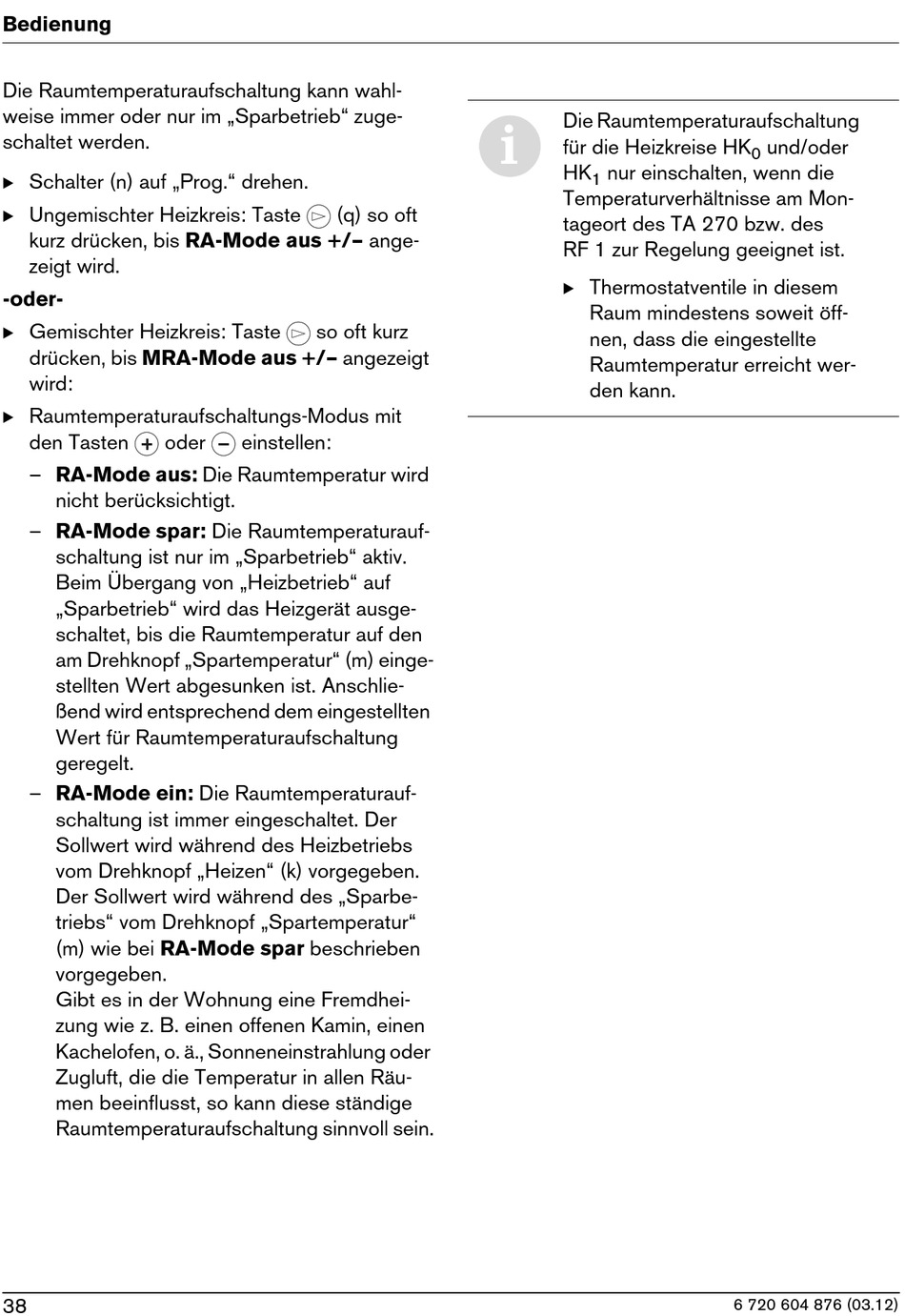

Bedienung
Die Raumtemperaturaufschaltung kann wahl-
weise immer oder nur im „Sparbetrieb" zuge-
schaltet werden.
B Schalter (n) auf „Prog." drehen.
B Ungemischter Heizkreis: Taste
kurz drücken, bis RA-Mode aus +/– ange-
zeigt wird.
-oder-
B Gemischter Heizkreis: Taste
drücken, bis MRA-Mode aus +/– angezeigt
wird:
B Raumtemperaturaufschaltungs-Modus mit
den Tasten
oder
– RA-Mode aus: Die Raumtemperatur wird
nicht berücksichtigt.
– RA-Mode spar: Die Raumtemperaturauf-
schaltung ist nur im „Sparbetrieb" aktiv.
Beim Übergang von „Heizbetrieb" auf
„Sparbetrieb" wird das Heizgerät ausge-
schaltet, bis die Raumtemperatur auf den
am Drehknopf „Spartemperatur" (m) einge-
stellten Wert abgesunken ist. Anschlie-
ßend wird entsprechend dem eingestellten
Wert für Raumtemperaturaufschaltung
geregelt.
– RA-Mode ein: Die Raumtemperaturauf-
schaltung ist immer eingeschaltet. Der
Sollwert wird während des Heizbetriebs
vom Drehknopf „Heizen" (k) vorgegeben.
Der Sollwert wird während des „Sparbe-
triebs" vom Drehknopf „Spartemperatur"
(m) wie bei RA-Mode spar beschrieben
vorgegeben.
Gibt es in der Wohnung eine Fremdhei-
zung wie z. B. einen offenen Kamin, einen
Kachelofen, o. ä., Sonneneinstrahlung oder
Zugluft, die die Temperatur in allen Räu-
men beeinflusst, so kann diese ständige
Raumtemperaturaufschaltung sinnvoll sein.
38
(q) so oft
so oft kurz
einstellen:
Die Raumtemperaturaufschaltung
i
für die Heizkreise HK
HK
nur einschalten, wenn die
1
Temperaturverhältnisse am Mon-
tageort des TA 270 bzw. des
RF 1 zur Regelung geeignet ist.
B Thermostatventile in diesem
Raum mindestens soweit öff-
nen, dass die eingestellte
Raumtemperatur erreicht wer-
den kann.
und/oder
0
6 720 604 876 (03.12)
