INSTALLATION EEV-Kit
Produktinstallation
Modell: PRLK048A0/PRLK096A0
1

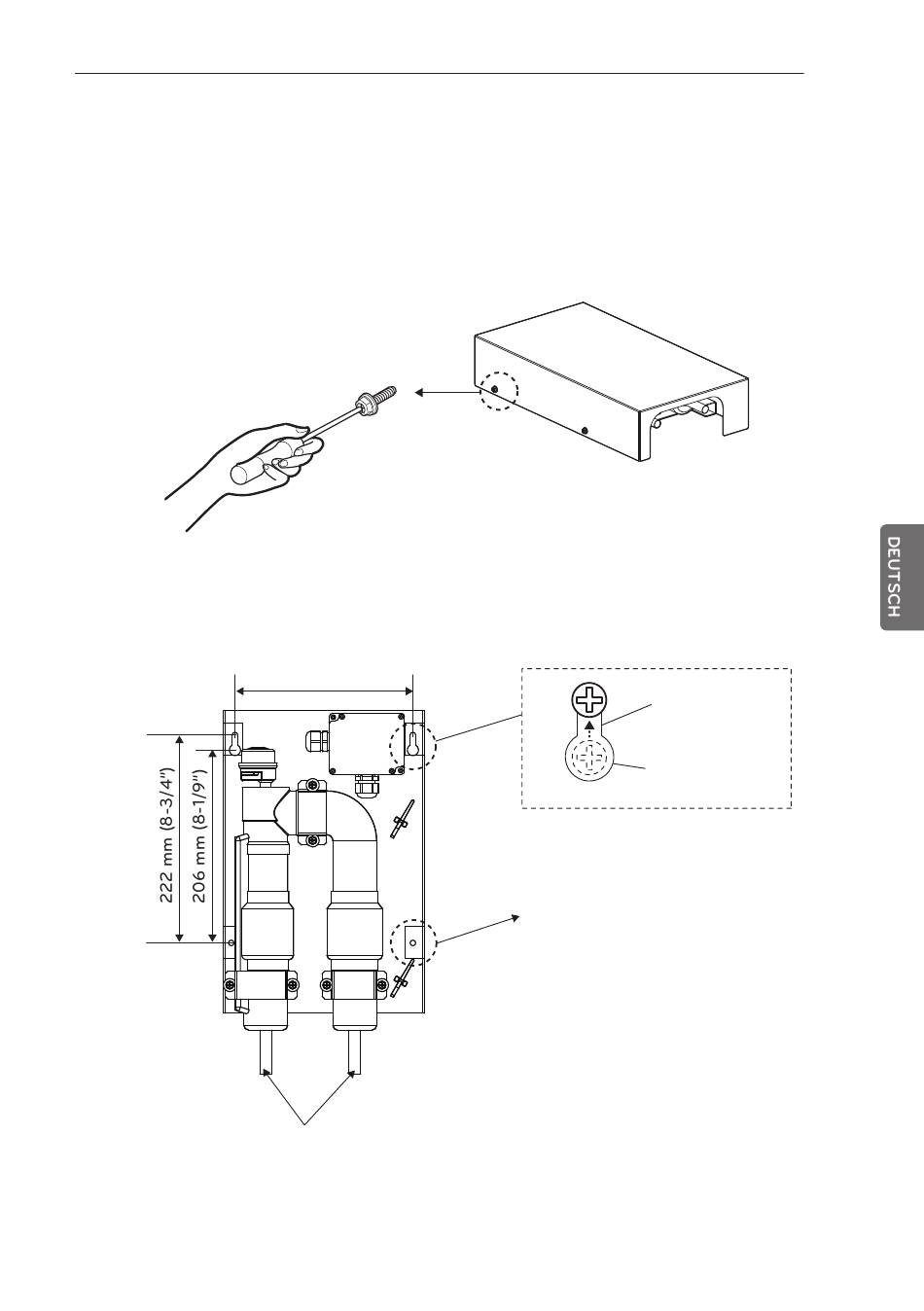

Entfernen Sie die 4 Schrauben, um die Abdeckplatte vom EEV-Kit zu trennen.
2
Bohren Sie 4 Löcher an den passenden Stellen und befestigen Sie den Kasten des EEV-Kits
mit 2 Schrauben (M5, Feldversorgung) an Position ‚A'. Dann befestigen Sie den Kasten des
EEV-Kits mit den anderen Schrauben (M5×2EA) an Position ‚B'.
A
B
Ø 12.7 mm(1/2")
190 mm (7-1/2")
Rohrgröße
A
Bohrungsgröße
Ø 6 mm (1/4")
B
INSTALLATION EEV-Kit
6 mm (1/4")
Ø 12 mm (1/2")
11
