INSTALLATION EEV-Kit
14
3
Bereiten Sie die Rohrleitung für das Einlass-/Auslassfeld direkt vor dem Anschluss vor.
4
Verlöten Sie die Feldrohrleitungen.
5
Vergewissern Sie sich, dass die Feldleitungen vollständig isoliert sind. Die Isolierung der
Feldleitung muss bis zur Leitungsisolierung (D) reichen. Vergewissern Sie sich, dass zwischen
den beiden Enden keine Lücke besteht, um Kondenswassertropfen zu vermeiden (schließen
Sie die Verbindung zum Schluss mit Tape ab).
B
F

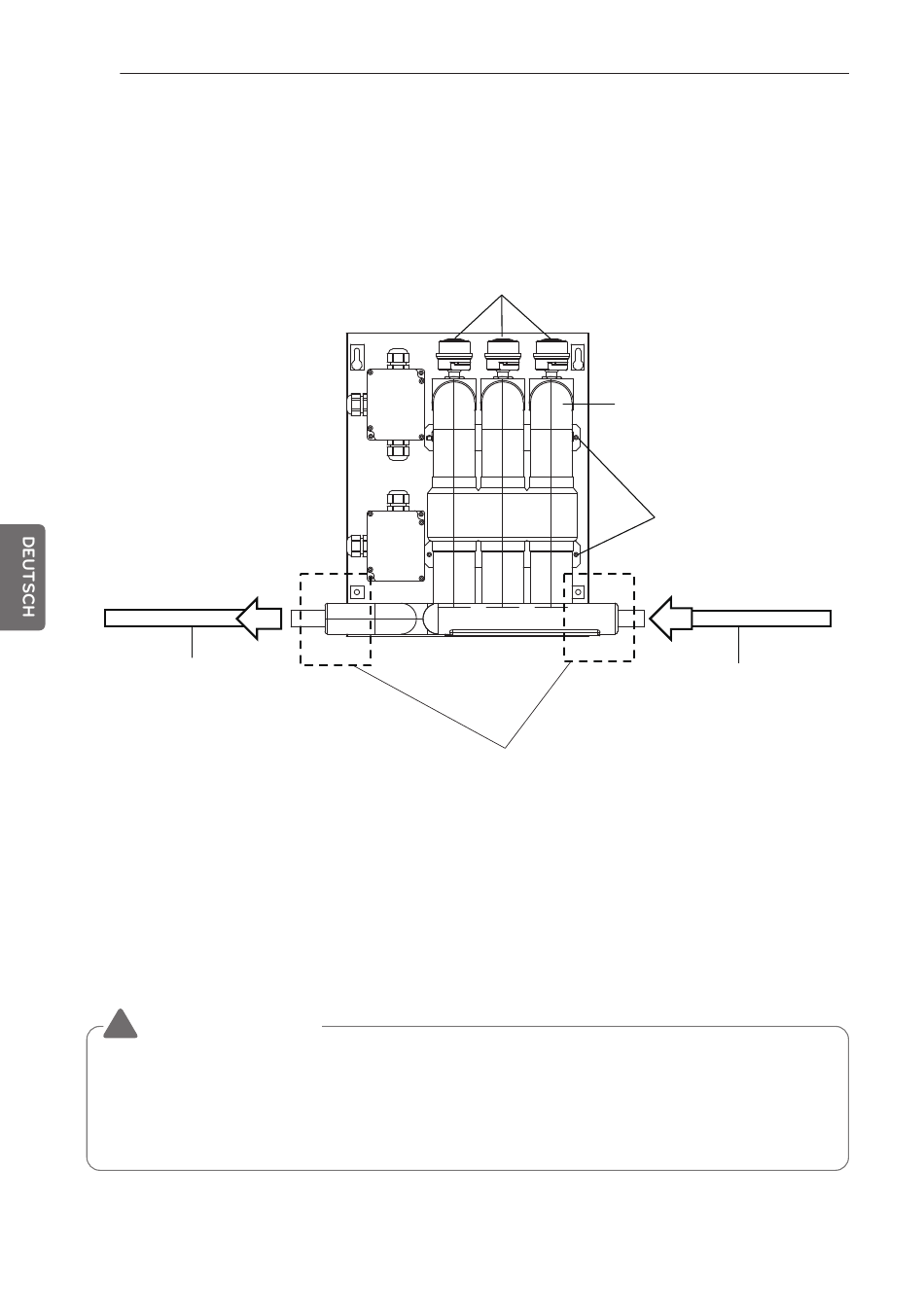

A. Einlass kommend von der Außeneinheit
B. Auslass zum Verdampfer
C. Leitungshaltewinkel (3 EA)
D. Rohrisolierung
E. EEV-Baugruppe
F. Feldleitung (Einlass / Auslass)
Hinweis: Anzahl der EEV-Baugruppen: PRLK396A0 hat zwei EEV-Baugruppen.
ACHTUNG
!
• Kühlen Sie die Filter und das EEV-Gehäuse mit einem feuchten Tuch und vergewissern Sie
sich, dass die Temperatur während des Lötens nicht über 120°C steigt.
• Sorgen Sie dafür, dass andere Teile, z. B. Schaltkasten, Kabelbinder und Kabel beim Löten
vor der Flamme geschützt sind.
E
※ Wickeln Sie beim Löten ein
feuchtes Tuch um diesen Teil.
PRLK594A0 hat drei EEV-Baugruppen.
D
C(2EA)
A
F
