INSTALLATION MANUAL
• Please read this installation manual completely before installing the product.
• Installation work must be performed in accordance with the national wiring
standards by authorized personnel only.
• Please retain this installation manual for future reference after reading it
thoroughly.
TYPE : Dry contact for demand control
MODEL : PQDSBCDVM0
P/NO : MFL42540219
www.lg.com
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für LG V-net PQDSBCDVM0
Inhaltszusammenfassung für LG V-net PQDSBCDVM0
- Seite 60 20 Contacto seco del control de la demanda...
- Seite 81 MONTAGEANLEITUNG • Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf.
- Seite 82 Potentialfreier Kontakt für Leistungsbedarf - Montageanleitung TABLE OF CONTENTS n Sicherheitshinweise ................3 Bauteilbezeichnungen ..............5 n Zubehörteile....................6 Montage ....................7 n Einstellungen und Bedienung ..............8 1. Netzeingang ....................8 2. Systemstruktur ....................9 3. Anschluss am Außengerät ................11 4. Einstellung des Signaleingangs ..............12 5. Einstellungen für ʻSWDIPʼ ................14 6.
-
Seite 83: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Bedieners oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anleitungen befolgt werden. n Ein unsachgemäßer Betrieb unter Missachtung der Anleitungen kann zu Verletzungen oder Beschädigungen führen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. Dieses Symbol bedeutet Lebensgefahr oder Gefahr von schweren ACHTUNG Verletzungen. -
Seite 84: Während Des Betriebs
Safety Precautions n Während des Betriebs Das Netzkabel niemals Keine Heizgeräte in der Keine Heizgeräte in der Nähe verändern oder verlängern. Nähe des Gerätes betreiben. des Netzkabels betreiben. • Es besteht Brand- oder • Es besteht Brandgefahr. • Es besteht Brand- oder Stromschlaggefahr. -
Seite 85: Bauteilbezeichnungen

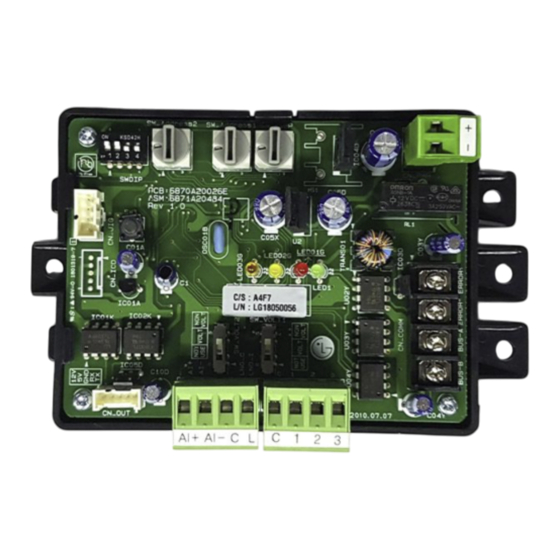

Bauteilbezeichnungen Bauteilbezeichnungen POTENTIALFREIER KONTAKT ZUR VERBINDUNG 1. SWDIP : Schalter zur Auswahl der Hauptfunktion 2. SW_Address2 : Schalter zur Einstellung der größten Adresse des Außengerätes 3. SW_Address1 : Schalter zur Einstellung der kleinsten Adresse des Außengerätes 4. SW_STEP : Aktivieren/Deaktivieren des Steuerungsmodus. 5. -
Seite 86: Zubehörteile
Zubehörteile Zubehörteile Multi-V Potentialfreier Kontakt AG HALTERUNG (1 Stk.) SCHRAUBEN (4 Stk.) PQDSBCDVM0 Zusatzkabel Multi-V KABELSATZ 1 (1 Stk.) KABELSATZ 2 (1 Stk.) Andere: Zugband (3 Stk.) - Kabelbinder Klemme (1 Stk.) 6 Potentialfreier Kontakt für Leistungsbedarf... -
Seite 87: Montage
Montage Montage ① Schließen Sie die Anschlusskabel gemäß den Anleitungen an. (Siehe Kapitel Einstellungen und Bedienung) ② Nehmen Sie die gewünschten Schalterstellungen vor.(Siehe Kapitel Einstellungen und Bedienung) ③ Befestigen Sie den potentialfreien Kontakt an einer freien Position im Außengerät.Klemme (1 Stk.) VORSICHT 1. -
Seite 88: Einstellungen Und Bedienung
Einstellungen und Bedienung Einstellungen und Bedienung Zum Übernehmen der Änderungen an den Einstellungen des potentialfreien Kontaktes muss der RESET-Schalter betätigt werden. 1. Netzeingang n Bei Anschluss des Netzkabels vom Außengerät DC12V or DC15V Leiterplatine des Außengerätes n Verwendung einer externen Stromquelle DC12V Stromquelle Hinweise... -
Seite 89: Systemstruktur
Einstellungen und Bedienung 2. Systemstruktur n Außengerät mit RS-485-Kommunikationsschnittstelle (Master-Betrieb) RS-485 BUS_A BUS_B n Außengerät ohne RS-485-Kommunikationsschnittstelle (Slave-Modus) Multi-V KABELSATZ 1 (1 Stk.) CN_OUT Hinweise Dieser trockene Kontakt Modul ist nach MultiV3 Serie. Bedienungs- und Montageanleitung 9... -
Seite 90: Betrieb Des Ag Mit Potentialfreiem Kontakt Mit
Einstellungen und Bedienung n Betrieb des AG mit potentialfreiem Kontakt mit Zentralsteuerungsgeräten (Slave-Modus) Multi-V KABELSATZ 1 (1 Stk.) BUS_A Zentralsteuerungsgeräte BUS_B CN_OUT Hinweise Dieser trockene Kontakt Modul ist nach MultiV3 Serie. 10 Potentialfreier Kontakt für Leistungsbedarf... -
Seite 91: Anschluss Am Außengerät
Einstellungen und Bedienung 3. Anschluss am Außengerät n Außengerät mit RS-485-Kommunikationsschnittstelle (Modelle mit integriertem RS-485) Leiterplatine des Außengerätes INT.A INT.B RS_485 n Außengerät ohne RS-485-Kommunikationsschnittstelle Leiterplatine des Außengerätes Anschluss für PI485 CN_OUT Bedienungs- und Montageanleitung 11... -
Seite 92: Einstellung Des Signaleingangs
Stromversorgung verwenden SW_VOLT2 SW_VOLT1 Notes In der Betriebsart "NON VOLT (keine Dieser Abschnitt ist Spannung)" darf kein Spannungssignal nicht bei LG verfügbar angelegt werden, ansonsten besteht die Gefahr schwerwiegender Schäden (Feldversorgung) n Signaleingang des Kontaktes mit externer Stromversorgung verwenden SW_VOLT2... -
Seite 93: Betrieb Mit Analogen Eingabesignalen
Einstellungen und Bedienung n Betrieb mit analogen Eingabesignalen SW_VOLT2 SW_VOLT1 Eingang 0-10 V Gleichstrom DDC-Steuerung Hinweise • Bei Verwendung von Analogsignalen können keine Zentralsteuerungsgeräte eingesetzt werden. Signalkabel sollten eine maximale Länge von einem Meter besitzen. • Befehle sollten nicht zu schnell nacheinander ausgegeben werden. Zwischen der Ausgabe von Befehlen sollten mindestens 30 Sekunden Wartezeit eingehalten werden, ansonsten besteht die Gefahr von Schäden am Außengerät. -
Seite 94: Einstellungen Für ʻSwdipʼ
Einstellungen und Bedienung 5. Einstellungen für ʻSWDIPʼ n Wählen Sie über den Schalter ʻSWDIPʼ eine der folgenden Steuerungsfunktionen aus L1 2 3 4 Hinweise Standardeinstellungen lautet L1: EIN, L2: Position Funktion EIN: Master-Betrieb AUS: Slave-Betrieb L1 2 3 4 EIN: Leisen Betrieb aktivieren AUS: Leisen Betrieb deaktivieren L1 2 3 4 Keine Funktion... -
Seite 95: Schalterstellungen Für ʻSw_Stepʼ
Einstellungen und Bedienung 6. Schalterstellungen für ʻSW_STEPʼ n Legen Sie über den Schalter ʻSW_STEPʼ die Steuerungsstufe für den Signaleingang des Kontaktes fest. : Die Art des Eingangssignals und der Steuerungsstufe können über den Schalter ʻSW_STEPʼ festgelegt werden. SW_STEP - - Art des Eingangssignals SW_STEP Eingangssignal 0, 1, 2, 3, 4, 5, 6... - Seite 96 Einstellungen und Bedienung Komp.-Leistung des SW_ STEP Eingang_1 Eingang_2 Eingang_3 Eingangstyp Außengerätes(%) Keine Steuerung Kontaktsignal ALLE AUS Keine Steuerung Kontaktsignal ALLE AUS Keine Steuerung Kontaktsignal ALLE AUS Keine Steuerung Kontaktsignal KOMP. AUS ALLE AUS Hinweise • Befehle sollten nicht zu schnell nacheinander ausgegeben werden. Zwischen der Ausgabe von Befehlen sollten mindestens 30 Sekunden Wartezeit eingehalten werden, ansonsten besteht die Gefahr von Schäden am Außengerät.
- Seite 97 Einstellungen und Bedienung - Tabelle der Steuerungsstufen für analoge Eingangssignale Komp.-Leistung des SW_ STEP Eingangsspannung Eingangstyp Außengerätes(%) Keine Steuerung KOMP. AUS ALLE AUS Analogeingang KOMP. AUS Hinweise • Befehle sollten nicht zu schnell nacheinander ausgegeben werden. Zwischen der Ausgabe von Befehlen sollten mindestens 30 Sekunden Wartezeit eingehalten werden, ansonsten besteht die Gefahr von Schäden am Außengerät.
-
Seite 98: Schalterstellungen Für ʻSw_Addressʼ
Einstellungen und Bedienung 7. Schalterstellungen für ʻSW_Addressʼ n Stellen Sie die Adresse des Außengerätes über den Schalter ʻSW_Addressʼ ein. - Master-Betrieb Stellen Sie über den Schalter SW_ADDRESS2 eine Gruppe (0-F) ein. Wenn Sie eine Gruppe festgelegt als "0", sollte die Adresse der Außeneinheit werden "00 ~ 0F". -
Seite 99: Außengeräteüberwachung
Einstellungen und Bedienung 8. Außengeräteüberwachung n Fehlerüberwachung des Außengerätes: Schließen Sie das zu steuernde Gerät nach der folgenden Abbildung an. Separat erhältlich Betriebsanzeige Wechselstrom-/ Gleichstromversorgung (Je nach der Stromversorgung der Betriebsanzeige) Hinweise • Für die externe Stromquelle wird die folgende maximale Leistung empfohlen Wechselstrom: 3 A bei 250 V Gleichstrom: 3 A bei 30 V Bedienungs- und Montageanleitung 19...
