Verwenden Sie den Schraubenzieher (+), um die EEV-Kabel gemäß den angezeigten
Anweisungen an die Klemmleiste (D) anzuschließen.

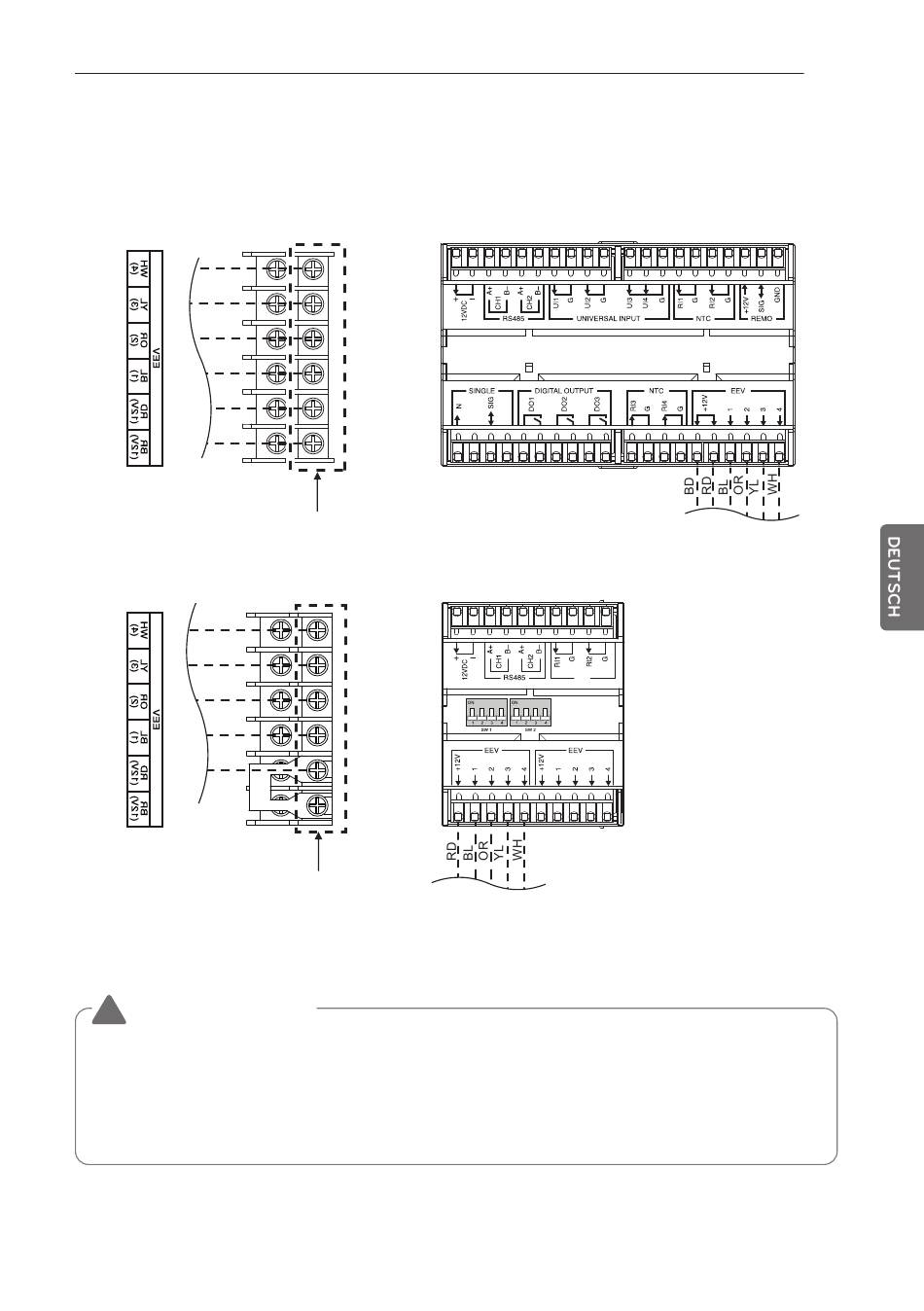

■ B: Elektroanschluss Nr. 1
■ C: Elektroanschluss Nr. 2
WARNUNG
!
• Überprüfen Sie vor der Installation die Farbe auf dem Label und verbinden Sie es mit der
Klemmleiste.
• Dies kann zu Fehlfunktionen führen.
• Verwenden Sie eine Ringklemme (P4), um eine Verbindung mit der Klemmleiste
herzustellen.
D
AHU EEV Controller
D
ELEKTROANSCHLUSS
AHU-Regler
Hinweis
BR: Braun
RO: Rot
NTC
BL: Blau
OR: Orange
GE: Gelb
WE: Weiß
- - - - -: Feldverkabelung
