De plaats van het bedieningspaneel
Indien mogelijk wordt plaatsing buiten de saunaruimte aanbevo-
len, vanwege de lagere omgevingstemperaturen.
Het bedieningspaneel mag worden geplaatst binnen een Tylö-
saunaruimte, of een zelfgebouwde saunaruimte waarvan de
ventilatie wordt uitgevoerd en functioneert volgens de door Tylö
voorgestelde ventilatie (principe van natuurlijke trek).
Lees het gedeelte De klep voor de inlaatlucht en De plaats van de
klep voor de uitlaatlucht in deze instructie. Het bedieningspaneel
moet altijd buiten de saunaruimte worden geplaatst wanneer niet
aan deze eisen wordt voldaan.
Bij plaatsing in de saunaruimte moet het bedieningspaneel
worden gemonteerd met inachtneming van de veilige afstand en
montagehoogte, zie Afb. 6.
WAARSCHUWING! Bij onjuist uitgevoerde ventilatie
loopt men het gevaar dat het gemonteerde bedie-
ningspaneel in de saunaruimte wordt blootgesteld aan
een hogere temperatuur dan is toegestaan, waardoor het kan
vervormen en kapot kan gaan. De omgevingstemperatuur van
het bedieningspaneel mag nooit boven de 80 °C komen.

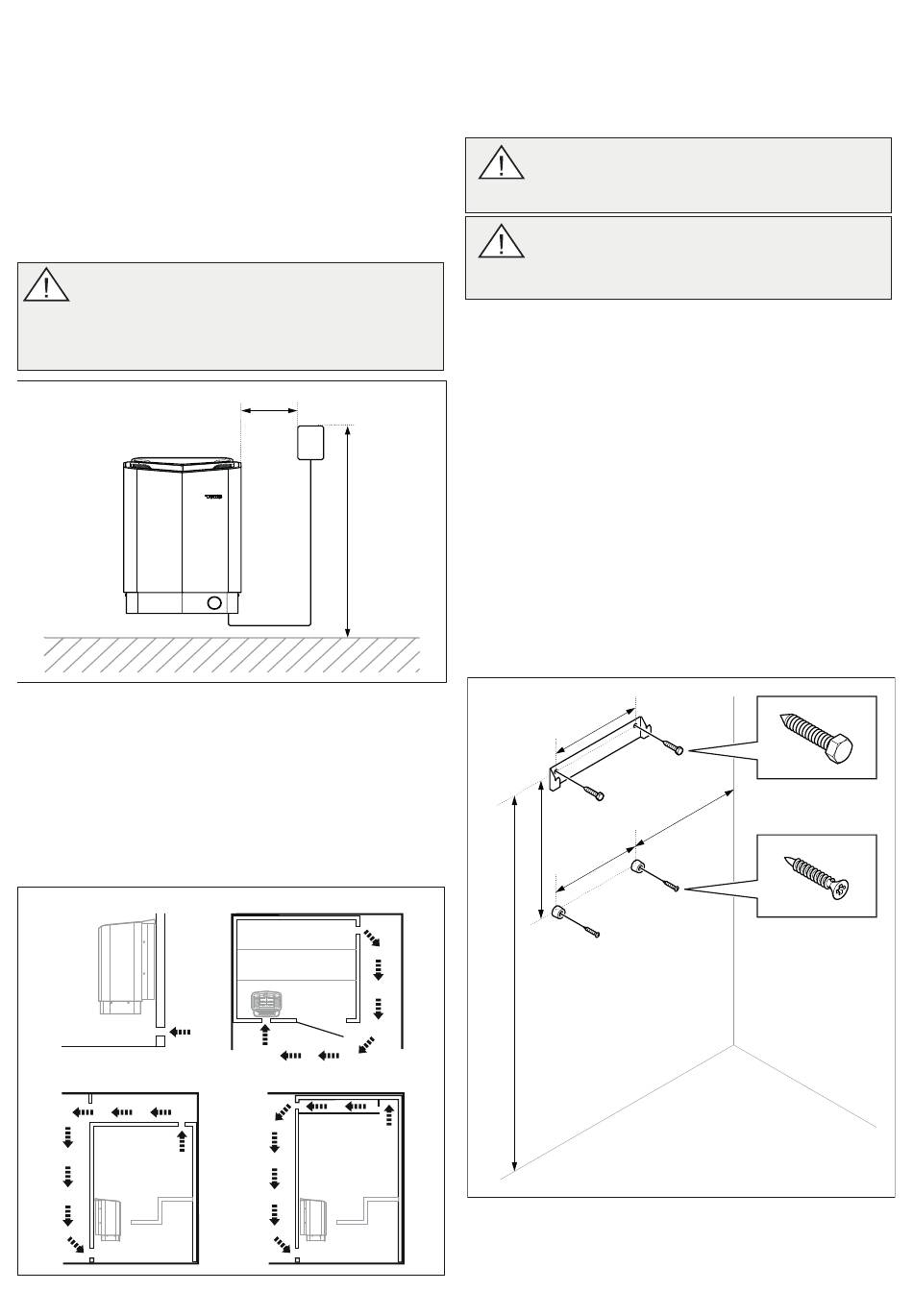

Afbeelding 6: Veilige afstand/montagehoogte bedieningspaneel
1. Kachel
2. Bedieningspaneel
Aanbrengen van de inlaatopening
Maak de inlaatopening door de wand onder de middellijn van de
kachel.
De ventilatieopening voor een gezinssauna moet ongeveer 125
cm² zijn.
De luchtcirculatie van de deur moet overeenkomen met de hete-
luchtcirculatie van de kachel.
1
3
Afbeelding 7: De luchtinlaat- en luchtuitlaatopening aanbrengen
4
2
3
1
3. Maximaal 800 mm
4. Minimaal 300 mm
2
4
1. Plaats van de luchtinlaatopening
2. Plaats van luchtuitlaatopening door de wand van de sauna
3. Plaats van de luchtuitlaatopening in het plafond
4. Plaats van de luchtuitlaatopening in het plafond via luchtka-
naal
Aanbrengen van de uitlaatopening:
GEVAAR! De luchtuitlaatopening moet niet naar
buiten leiden. Hierdoor kan de richting van de
ventilatie veranderen, wat een negatief eff ect kan
hebben op de temperatuuruitschakeling van de kachel.
GEVAAR! Openingen boven het plafond van de
sauna moeten niet worden dichtgemaakt zonder
ten minste één ventilatieopening open te laten in
dezelfde wand als van de deur van de sauna!
De uitlaatopening aanbrengen
• Maak de luchtuitlaatopening op de grootst mogelijke afstand
van de luchtinlaatopening, bijvoorbeeld diagonaal (zie afbeel-
ding 7).
• Maak de luchtuitlaatopening hoog op de wand of in het pla-
fond (zie afbeelding 7).
• Maak de opening dusdanig dat de ventilatie plaatsvindt naar
de ruimte waarop ook de deur en de luchtinlaatopening
uitkomen.
De uitlaatopening moet op dezelfde ruimte uitkomen als de inlaa-
topening.
Zorg ervoor dat de uitlaatopening open is.
Mechanische ventilatie wordt niet aanbevolen omdat dit kan leid-
en tot een slechte luchtuitwisseling wat een negatieve invloed kan
hebben op de temperatuuruitschakeling van de kachel.

INSTALLATIE

Installatie van de saunakachel
1. Bevestig de steun en de afstandsringen op de aangegeven
afstanden (zie afbeelding 8).
3
2
3
1
Afbeelding 8: Beugel met schroeven en afstandsringen
1. 760 mm
2. 280 mm
3. 185 mm
4. 230 mm (minimumafstand)
4
