Emplacement du panneau de commande
Nous conseillons de l'installer à l'extérieur du sauna dans la mesure
du possible, en raison des températures ambiantes plus basses.
Le panneau de commande peut également être installé à l'intérieur
d'une cabine Tylö ou d'une cabine que vous avez construite vous-mê-
me, à condition que la ventilation ait été exécutée et fonctionne
conformément à la ventilation préconisée par Tylö (principe du tirage
naturel). Veuillez lire la partie Emplacement de la bouche d'entrée
d'air et Emplacement de la bouche de sortie d'air dans les présentes
instructions. Le panneau de commande doit toujours être installé à
l'extérieur de la cabine si ces conditions ne sont pas remplies.
En cas d'installation à l'intérieur de la cabine, le panneau de com-
mande doit être monté en respectant les distances de sécurité et la
hauteur d'installation, voir la fi gure 6.
AVERTISSEMENT ! Si la ventilation est mal exécutée,
l'installation du panneau de commande à l'intérieur de
la cabine risque de l'exposer à des températures plus
élevées que celles admissibles et de provoquer des dé-
formations ou des détériorations de ce panneau. La température
ambiante du panneau de commande ne doit pas excéder 80 °C.

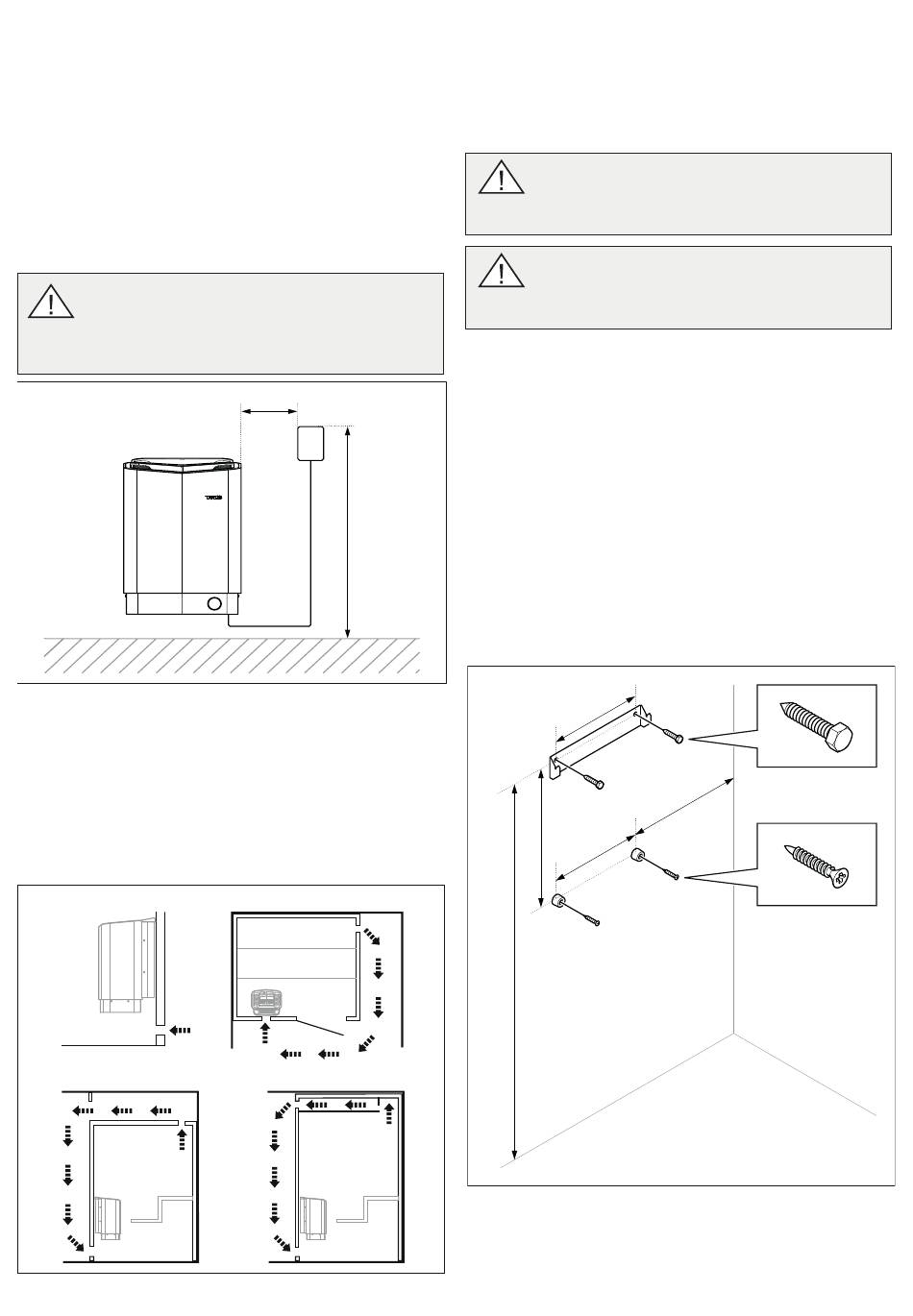

Figure 6 : Distances de sécurité/ hauteur de montage applicables
au panneau de commande
1. Poêle
2. Panneau de commande
Positionnement de l'entrée d'air
Faites passer l'arrivée d'air directement à travers la cloison, sous
l'axe central du poêle.
La taille de l'arrivée pour un sauna familial est d'environ 125 cm².
La circulation d'air depuis la porte doit fonctionner de concert
avec la circulation d'air chaud du poêle.
1
3
Figure 7 : Positionnement des bouches d'entrée et de sortie d'air
4
2
3
1
3. Max. 800 mm
4. Min. 300 mm
2
4
1. Position de l'entrée d'air.
2. Position de la sortie d'air à travers la paroi du sauna.
3. Position de la sortie d'air à travers la cavité.
4. Position de la sortie d'air via une conduite.
Positionnement de la sortie d'air
DANGER ! La sortie d'air ne doit pas mener à l'ex-
térieur. Cela risquerait de causer une inversion du
sens de ventilation et d'avoir des conséquences
négatives sur la protection thermique du poêle.
DANGER ! Tout espace au-dessus du plafond du
sauna ne doit pas être bouché sans laisser au
moins un trou d'aération sur le mur de la porte du
sauna !
Positionnez la sortie d'air
• le plus loin possible de l'entrée d'air, en diagonale (voir fi gu-
re 7).
• en hauteur sur la cloison, ou au plafond (voir fi gure 7).
• de sorte que l'air débouche dans l'espace sur lequel donnent
la porte et l'entrée d'air.
La sortie d'air doit avoir la même surface que l'entrée d'air.
Assurez-vous que la sortie d'air est ouverte.
La ventilation mécanique n'est pas recommandée, en raison du
risque de faible renouvellement d'air pouvant avoir des conséqu-
ences négatives sur la protection thermique du poêle.

INSTALLATION

Installation du poêle de sauna
1. Fixez le support et les entretoises sur la cloison en respectant
les dimensions spécifi ées (voir fi gure 8).
3
2
3
1
Figure 8 : Support avec vis et entretoises
1. 760 mm
2. 280 mm
3. 185 mm
4. 230 mm (distance minimale)
4
