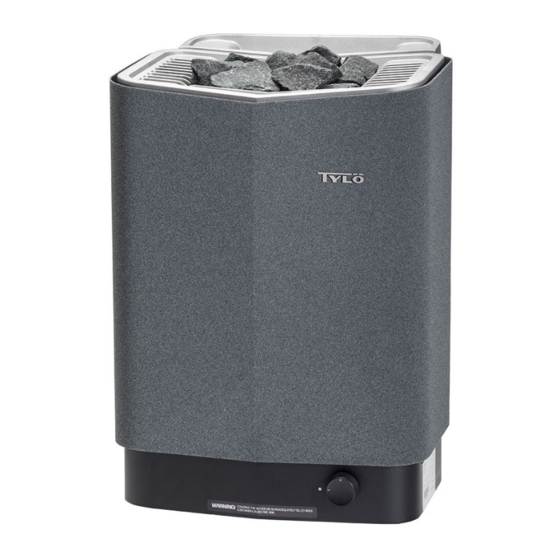

SENSE COMBI 2017-12-15 Pure/Elite SVENSKA РУССКИЙ INSTALLATIONSANVISNING ИНСТРУКЦИИ ПО УСТАНОВКЕ ENGLISH POLSKI INSTALLATION GUIDE INSTRUKCJA INSTALACJI DEUTSCH NEDERLANDS INSTALLATIONSANLEITUNG INSTALLATIEHANDLEIDING FRANÇAIS NOTICE D’INSTALLATION 2900 5210...
Seite 2
WARNUNG! • Schlechte Belüftung oder eine falsch positionierte Heizung können Pyrolyse verursachen. Unter Um- ständen besteht Brandgefahr. • Bei nicht ausreichender Isolierung der Saunakabine besteht möglicherweise Brandgefahr. • Bei Verwendung ungeeigneter Werkstoff e in der Saunakabine (Spanplatten, Gipskarton etc.) besteht mög- licherweise Brandgefahr.
VOR DER INSTALLATION Installationsanforderungen Vergewissern Sie sich, dass die folgenden Voraussetzungen erfüllt Teile sind, um die sichere Verwendung der Heizung zu gewährleisten: Vergewissern Sie sich, dass die Verpackung folgende Teile ent- • Das Kabel (EKK) bzw. die Kabelführung (Fk) zum Anschließen der Heizung muss außerhalb der Wärmeisolierung verlaufen.
Seite 4
Wenn die Wand, an der der Fühler installiert werden soll, aus einem sehr wärmeabsorbierenden Material (Beton, Ziegel etc.) oder aus gehärtetem Glas besteht, kann der Fühler in dem in Abbildung 4 gezeigten Abstand zur Heizung installiert werden. Abbildung 2: Installationsdiagramm Saunaheizung Bedienpanel Sensor...
Positionierung des Bedienpanels Positionierung der Entlüftungsöff nung Bei der Positionierung des Bedienpanels müssen die vorgeschrie- benen Sicherheitsabstände eingehalten werden. GEFAHR! Die Entlüftung darf nicht ins Freie führen. Andernfalls wird möglicherweise die Entlüftungsrichtung umgekehrt, was den Über- hitzungsschutz der Heizung beeinträchtigen kann.
Seite 6
Führen Sie die Kabel für das Bedienpanel und den Tempera- Am einfachsten ist es, die Heizung liegend auf die Installation vorzu- bereiten. turfühler durch die Kabeltüllen (3). Verbinden Sie das Kabel So installieren Sie die Heizung: des Bedienpanels (4) mit einem der vier RS485-Kontakte Entfernen Sie die Abdeckung des Wasserbehälters und legen Sie (Positionen 6-9) (siehe Abbildung 10), wie im Schaltplan die Heizung so auf den Boden, dass die Vorderseite nach oben...
Seite 7
11. Montieren Sie die Wasserbehälterabdeckung, das Kräuter- gitter und den Duftkonzentratbehälter/Luftbefeuchter (siehe Abbildung 13). Abbildung 16A: Kabelführung durch die Wand. Das Beispiel zeigt den Sensor für Combi Pure. Abb. 13: Montieren der Wasserbehälterabdeckung, des Kräuter- gitters und des Duftkonzentratbehälters/Luftbefeuchters 12. Montieren Sie den Sensor an der Wand (siehe Abbildungen 14 und 15).
Seite 8
ANSCHLUSSDIAGRAMM/SCHALTPLAN 400-415 V 3N~/3~ (C) 200-208 V 3~ (B) 230-240 V 3~ (B) 200-208 V~ (A) 230-240 V~ (A) Leistung Ampere Leiterqu- Ampere Leiterqu- Ampere Leiterqu- Ampere Leiterqu- Ampere Leiterqu- in kW erschnitt erschnitt erschnitt erschnitt erschnitt in mm² in mm² in mm²...
