3.1.3 Prozessanschlüsse

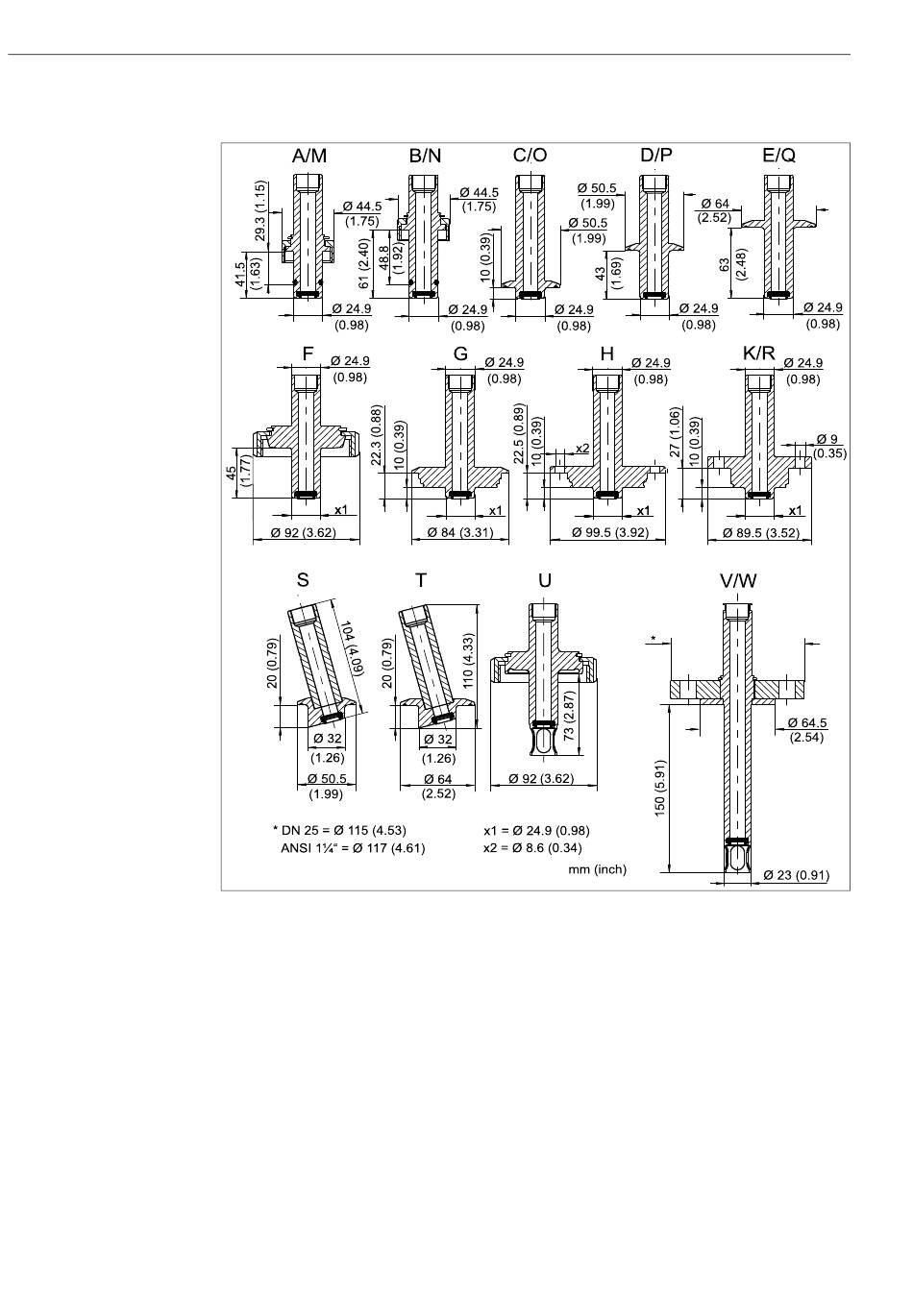

Abb. 4: Prozessanschlüsse
A DN 25 Standard / 41,5 mm (1,6" ) / mit PAL
B DN 25 B.Braun Port / 61 mm (2,4" ) / mit PAL
C Clamp 1,5" / 10 mm (0,4" ) / mit PAL
D Clamp 1,5" / 43 mm (1,7") / mit PAL
E Clamp 2" / 63 mm (2,5" ) / mit PAL
F Milchrohr DN 50 DIN 11851 / 45 mm (1,8") / mit
PAL
G Varivent DN 40-125 / 10 mm (0,4" ) / mit PAL
H APV DN 40-100 / 10 mm (0,4") / mit PAL
K Neumo BioControl D 50 / 10 mm (0,4") / mit PAL
M DN 25 Standard / 41,5 mm (1,6" ) / ohne PAL
N DN 25 B.Braun Port / 61 mm (2,4" ) / ohne PAL
O Clamp 1,5" / 10 mm (0,4" ) / ohne PAL
P Clamp 1,5" / 43 mm (1,7") / ohne PAL
Q Clamp 2" / 63 mm (2,5" ) / ohne PAL
R Neumo BioControl D 50 / 10 mm (0,4") / ohne PAL
S Clamp 1,5" schräg 15° / 20 mm (0,8") / ohne PAL
T Clamp 2" schräg 15° / 20 mm (0,8") / ohne PAL
U DIN 11864-1-A / Aseptisch DN 50 / ohne PAL
V Flansch DN 25 / 150 mm (5,9") / ohne PAL
W Flansch ANSI 150 lbs 1¼" / 150 mm (5,9") / ohne
PAL
