Montage
6
3
Montage
3.1
Einbaubedingungen
3.1.1
Einbauwinkel
A
Glassensor:
B
ISFET pH-Sensor:
C
Sauerstoffsensor:
A
15°

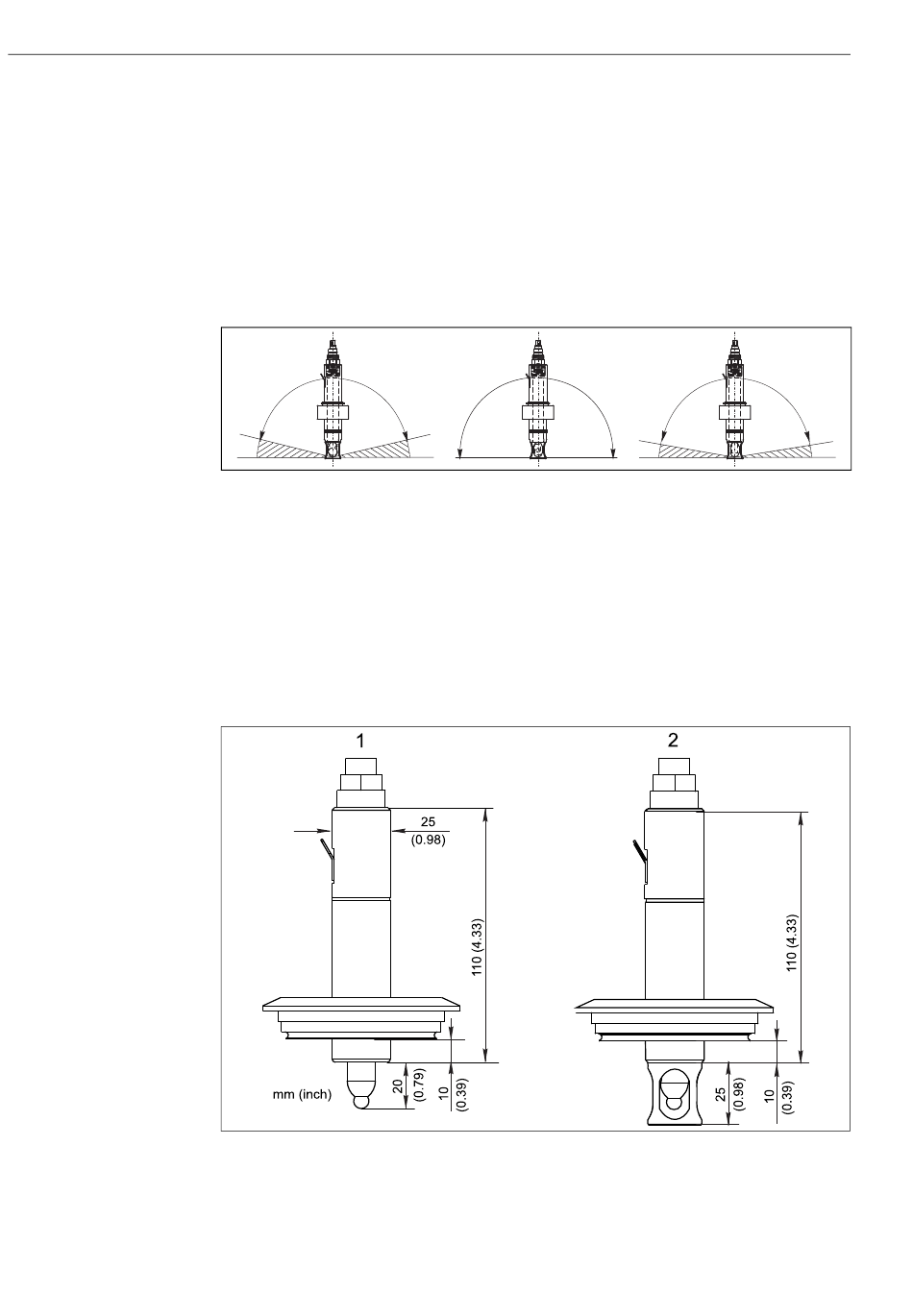

Abb. 1:
Erlaubte Einbauwinkel in Abhängigkeit vom Sensor
• Die Armatur kann nur bei leerem Behälter und drucklosem Prozess eingebaut werden.
• Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen
geeignete Stutzen vorhanden sein.
• Die Montagedichtung, die den Adapter zum Prozessstutzen abdichtet, muss bauseitig
gestellt werden (außer bei den Ausführungen A, B, M und N, DN 25 Standard und DN 25
B.Braun Port).
3.1.2
Abmessungen
Abb. 2:
Abmessungen (1 = Ausführung G, 2 = Varivent)
1
Ohne Schutzkorb
2
Mit Schutzkorb
Einbauwinkel mindestens 15° von der Horizontalen
Keine Einschränkungen, empfohlen 0 ... 180°
Einbauwinkel mindestens 10° von der Horizontalen
B
15°
Unifit CPA442
C
10°
Endress+Hauser
10°
a0001792
a0019357
