7.2.3 Montage Schalldämpfer
♦ Die ordnungsgemäße Montage des Schalldämpfers ist sicherzustellen.
• Es bestehet das Risiko der Beschädigung der Lager oder von Ventilatorteilen.
• Der Betriebspunkt kann nicht erreichbar werden.
• Der Ventilator verursacht unter Umständen Geräusche.

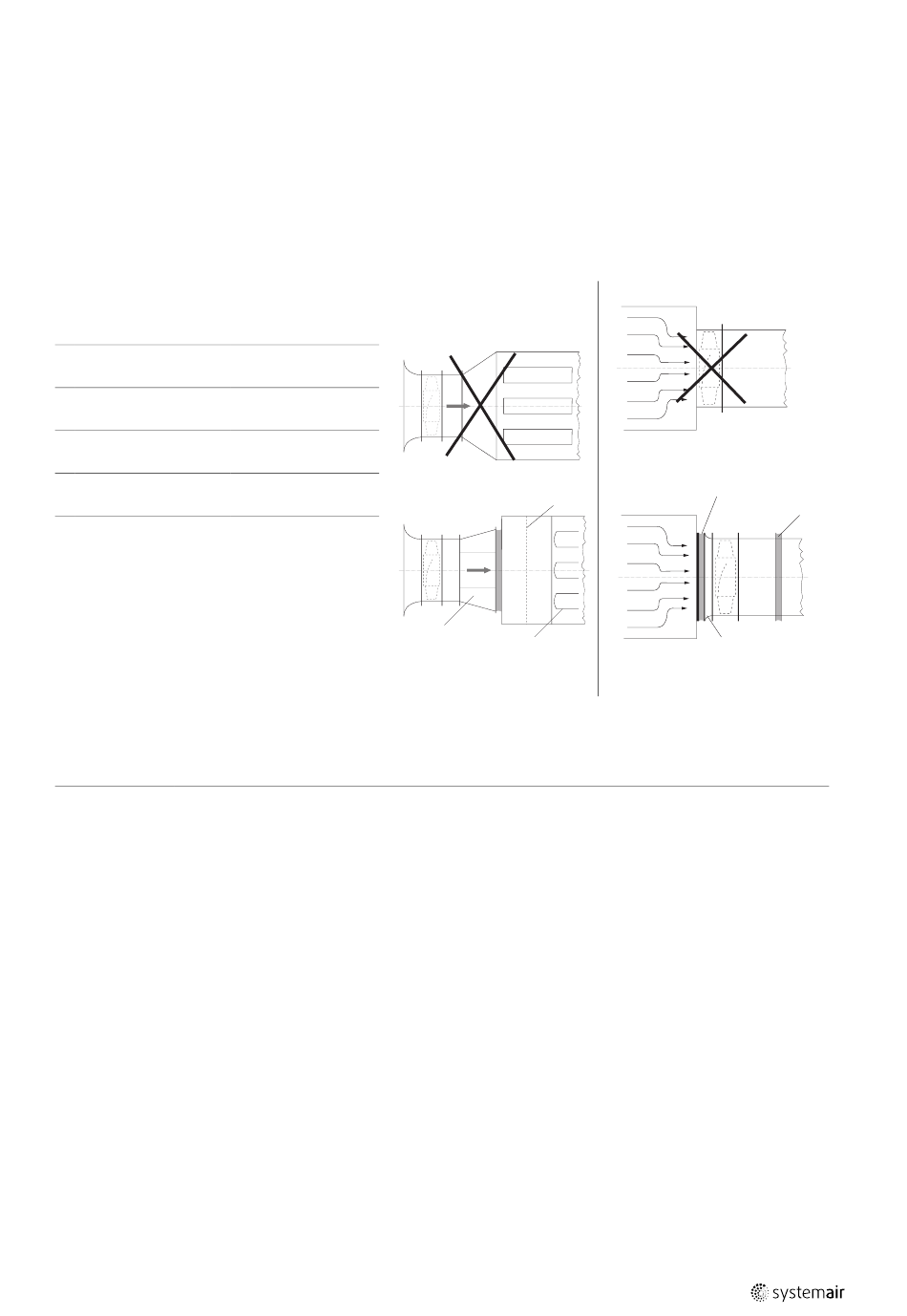

♦ Ein direkter, gleichmäßiger und konstanter Luftstrom zum Gerät ist sicherzustellen. Eine freie Fortluft ist sicherzustel-
len, s. folgende Abbildungen.
♦ Damit eine Schwingungsübertragung auf das Kanalsystem vermieden wird, empfehlen wir die Verwendung der fle-
xiblen Verbinder aus unserem Zubehör, s. 5.2.3 Zubehör, Seite 8.
Verteilerkasten mit
1 Lochblech
(Strömungsrichter)
Diffusor mit
2
Innenkern
3 Trennwände
4 Flexible Verbinder
5 Flexible Verbinder
6 Einströmstutzen
7.2.4

(K), (B), (F) - Ventilatoren - spezielle Punkte

Typ
Spezielle Punkte der Montage
AXC (B), (K), (F) Entrauchungsventilatoren sind für die Installation innerhalb oder außerhalb von Rauchbehältern,
AXR (B), (K), (F) sowie im Außenbereich geeignet. Befinden sie sich außerhalb des Rauchbehälters, muss der
AXC-P (B), (F) Ventilator kundenseitig mit einer Wärmedämmung ausgestattet sein. Die Wärmedämmung muss
AXC-PV (B), (F) aus einem feuerfesten Material L120 gemäß DIN 4102-4 bestehen.
7.2.5

Luftspalt

Stellen Sie sicher, dass der Luftspalt zwischen Gehäuse und Laufrad eingehalten wird.
♦ Systemair kontaktieren
♦ Überprüfen Sie, ob der Luftspalt den Angaben in der
Tabelle 5.1.3 Luftspalt zwischen Gehäuse und
Laufrad, Seite 5 entspricht.
7.3

Installation von Jet-Ventilatoren

Die Installation ist immer in horizontaler Position vorzunehmen.
| 008
Nicht als Systemair
Zubehör erhältlich.
Nicht als Systemair
Zubehör erhältlich.
Nicht als Systemair
Zubehör erhältlich.
Als Systemair
Zubehör erhältlich.
Als Systemair
Zubehör erhältlich.
Als Systemair
Zubehör erhältlich.
1
2
3
♦ Montieren Sie den Ventilator nicht, wenn der in der
Tabelle vorgegebene Abstand nicht eingehalten wird.
19
Installation |
4
5
6
