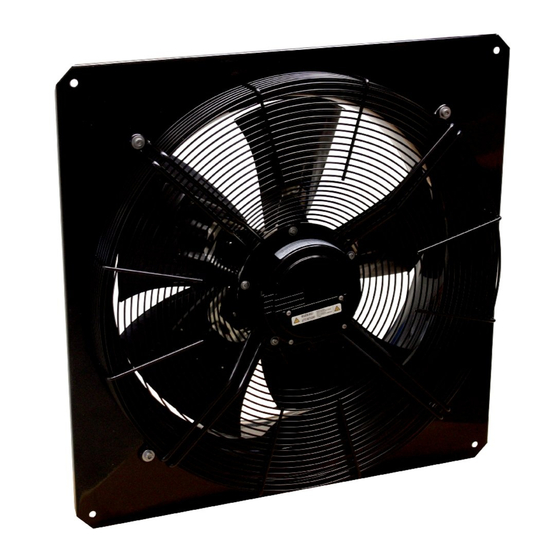

35872 - AW 630D EC sileo
Systemair GmbH
Seehöfer Straße 45
D-97944 Boxberg
Tel.: +49 (0) 7930 9272-0
Fax: +49 (0) 7930 9272-92
INHALT
1. SICHERHEITSVORSCHRIFTEN UND -HINWEISE
1.1 Gefahrenstufen von Warnhinweisen
1.2 Qualifikation des Personals
1.3 Grundlegende Sicherheitsregeln
1.4 Elektrische Spannung
Betriebsanleitung
1. SICHERHEITSVORSCHRIFTEN UND -HINWEISE
Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie mit den
Arbeiten am Gerät beginnen. Beachten Sie die folgenden Warnungen,
um Personengefährdung oder Störungen zu vermeiden.
Diese Betriebsanleitung ist als Teil des Gerätes zu betrachten.
Bei Verkauf oder der Weitergabe des Gerätes ist die Betriebsanleitung
mitzugeben.
Zur Information über potenzielle Gefahren und deren Abwendung kann
diese Betriebsanleitung vervielfältigt und weitergegeben werden.
1
1.1 Gefahrenstufen von Warnhinweisen
1
In dieser Betriebsanleitung werden die folgenden Gefahrenstufen
1
1
verwendet, um auf potentielle Gefahrensituationen und wichtige
1
Sicherheitsvorschriften hinzuweisen:
2
2
2
2
2
2
3
3
4
4
5
5
5
6
6
6
6
1.2 Qualifikation des Personals
6
Das Gerät darf ausschließlich durch geeignetes, qualifiziertes,
6
unterwiesenes und autorisiertes Fachpersonal transportiert, ausgepackt,
7
montiert, bedient, gewartet und anderweitig verwendet werden.
8
Nur dazu autorisierte Fachkräfte dürfen das Gerät installieren, den
9
Probelauf und Arbeiten an der elektrischen Anlage ausführen.
10
10
1.3 Grundlegende Sicherheitsregeln
10
Die vom Gerät ausgehenden Sicherheitsrisiken müssen nach dem
10
Einbau ins Endgerät nochmals bewertet werden.
Bei Arbeiten am Gerät, beachten Sie Folgendes:
10
; Nehmen Sie keine Veränderungen, An- und Umbauten an dem Gerät
ohne Genehmigung von Systemair vor.
11
11
1.4 Elektrische Spannung
12
; Überprüfen Sie regelmäßig die elektrische Ausrüstung des Gerätes,
siehe Kapitel 6.2 Sicherheitstechnische Prüfung.
; Ersetzen Sie sofort lose Verbindungen und defekte Kabel.
GEFAHR
Die gefährliche Situation steht unmittelbar bevor und führt, wenn
die Maßnahmen nicht befolgt werden, zu schweren
Verletzungen bis hin zum Tod. Befolgen Sie unbedingt die
Maßnahme.
WARNUNG
Die gefährliche Situation kann eintreten und führt, wenn die
Maßnahmen nicht befolgt werden, zu schweren Verletzungen
bis hin zum Tod. Arbeiten Sie äußerst vorsichtig.
VORSICHT
Die gefährliche Situation kann eintreten und führt, wenn die
Maßnahmen nicht befolgt werden, zu leichten oder
geringfügigen Verletzungen oder Sachschäden.
HINWEIS
Eine möglicherweise schädliche Situation kann eintreten und
führt, wenn sie nicht gemieden wird, zu Sachschäden.
GEFAHR
Elektrische Ladung am Gerät
Elektrischer Schlag möglich
→ Stellen Sie sich auf eine Gummimatte, wenn Sie am
elektrisch geladenen Gerät arbeiten.
