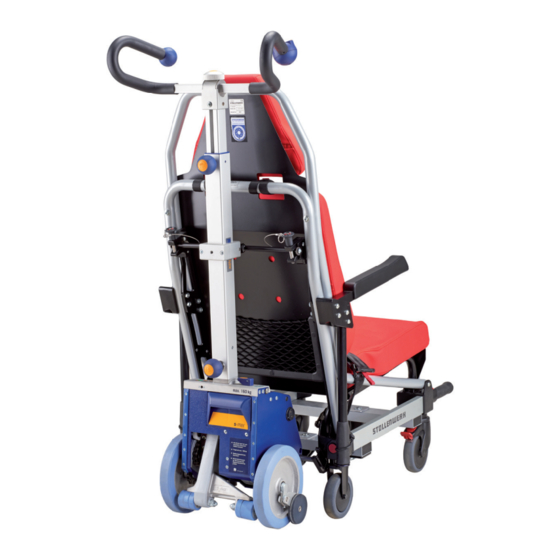

- Seite 1 Ideen bewegen mehr www aat-online de D1604 Originalbedienungsanleitung Abbildung zeigt s-max D1604 in Kombination mit Abbildung zeigt s-max D1604 in Kombination mit dem Tragestuhl 6001 der Firma Stollenwerk. 2021-05 (8.1)
- Seite 2 Kundenbetreuung auf höchstem Niveau Ersatzteile Ausstellungs- und Messegeräte Mit dem professionellen Servicekonzept Reparaturabwicklung Wiedereinsätze erfüllt AAT einmal mehr seinen hohen Qualitätsanspruch und bietet somit dem Technische Auskünfte Reklamationen Kunden ein Rundum-Sorglos-Paket. Fachhändlerschulungen Leihgeräte Wir sind für Sie da!
- Seite 3 Personen mit Seh-, Lesebehinderung oder geistiger Behinderung sollten die auf der Internetseite verfügbare Bedienungsanleitung in vergrößerten Lettern ausdrucken oder sich diese gegebenenfalls vorlesen lassen. Sie fi nden auf unserer Homepage ebenfalls alle sicherheitsrelevanten Änderungen, die an der Bedienungsanleitung durchgeführt wurden. Diese Versionen mit Angabe des Produktionszeitraums des Produkts sind erhältlich unter: www aat-online de/s-max-rettungsdienst...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole und Sicherheitshinweise Erklärung der Symbole auf der Verpackung Erklärung der Symbole auf dem Gerät Produktbeschreibung Geräteübersicht ..........8 Übersicht Typenschild inkl. -
Seite 5: Symbole Und Sicherheitshinweise
Wenn sie nicht gemieden wird, können leichte Körperverletzungen oder Sachschäden die Folge sein! HINWEIS - Herstellerinformation Allgemeine Sicherheitshinweise HINWEIS Bei Sehschwäche kann diese Bedienungsanleitung unter www.aat-online.de/de/bda/s-max heruntergeladen werden. Vor Inbetriebnahme Bedienungsanleitung lesen und Warn-/Sicherheitshinweise beachten. Bei Leseschwäche Schulungsinhalte mündlich weiter vertiefen. Nach dem Durchlesen Bedienungsanleitung sorgfältig aufbewahren. -
Seite 6: Erklärung Der Symbole Auf Der Verpackung
VORSICHT Die Oberflächentemperatur kann sich durch externe Wärmequellen (z.B. Sonnenlicht) erhöhen! In diesem Fall betroffene Flächen nicht berühren, um Verbrennungen zu vermeiden! WARNUNG Niemals in rotierende/bewegende Teile fassen, um Quetschungen zu vermeiden! GEFAHR Bei vorliegender starker Sehbehinderung und/oder Blindheit darf der s-max nicht bedient werden! Zulässiges Gesamtgewicht sowie max. Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des s-max führen kann! Bei Regen, Nässe, Schnee oder Glatteis aufgrund eingeschränkter Bremswirkung nicht einsetzen, um ein Ausrutschen zu vermeiden! Nicht auf Rolltreppen oder Laufbändern verwenden, um Verletzungen durch Abstürzen, Herauskippen... -
Seite 7: Erklärung Der Symbole Auf Dem Gerät
Platzierungsort: Typenschild Zeigt das Jahr an, in dem das Medizinprodukt hergestellt wurde. 20XX Hersteller Platzierungsort: Typenschild Zeigt den Hersteller des Medizinproduktes (AAT Alber Antriebstechnik GmbH) Platzierungsort: Typenschild Seriennummer des Produkts z. B. D1604XXXXXX Medizinprodukt / Medical Device Platzierungsort: Typenschild Bedienungsanleitung beachten! Platzierungsort: Typenschild Bedienungsanleitung muss beachtet werden! (www.aat-online.de) -
Seite 8: Produktbeschreibung
Produktbeschreibung 4.1 Geräteübersicht Hersteller Information: Für eine vereinfachte Zuordnung der einzelnen Bauteile, werden folgenden Kapiteln, Erstnennung, hier aufgeführten Nummern angegeben. Handgriff , höhenverstellbar Akkuanzeige Geschwindigkeitsregler Einzelstufenschalter Sicherheitschip für Wegfahrsperre ComfortStep AN-/AUS-Schalter Typenschild mit Seriennummer AUF-/AB-Schalter Powerport (Ladebuchse) Obere Feststellschraube Feststellschraube für Seitenverstellung/ Aufnahmen Schwenkfunktion des Handgriff s Akkuarretierung... -
Seite 9: Übersicht Typenschild Inkl. Seriennummer
4.2 Übersicht Typenschild inkl. Seriennummer Produkt / Modell Barcode (siehe Kapitel 3) Max. Zuladung Seriennummer (siehe Kapitel 3) Batterien Symbole (siehe Kapitel 3) Ladespannung Herstelleradresse Betriebsspannung Motor Nennleistung 4.3 Zweckbestimmung Die Treppensteiger werden manuell geführt und von einer Bedienperson bedient. Sie ermöglichen es eine einzelne mobilitätseingeschränkte Person sicher über Treppen auf und ab zu befördern. -
Seite 10: Medizinische Voraussetzungen Und Indikation
4.5 Medizinische Voraussetzungen und Indikation Die Patienten müssen fähig sein selbstständig zu sitzen. Personen die nicht selbständig sitzen können mit Gurten des Tragestuhls sichern um ein Herausfallen des Insassen zu vermeiden! Der manuell geführte Treppensteiger unterstützt die Begleitperson beim Auf- und Abbefördern des Patienten im Tragestuhl über Treppen oder Steigungen. -
Seite 11: Technische Daten
4.8 Technische Daten WARNUNG - Zulässiges Gesamtgewicht sowie max. Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des s-max führen kann! HINWEIS - Technische Daten beachten. Technik s-max D1604 Abmessungen Siehe Kapitel „Maß-Skizze“ Steigeinheit = 17,5 kg; Griffeinheit = 3,3 kg; Akku-Pack = 3,1 kg; Eigengewicht Gesamtgewicht s-max ohne Akku-Pack = 20,8 kg Zulässiges Gesamtgewicht... -
Seite 12: Maß-Skizze D1604
In Bearbeitung >315-1000 ±0,8 Datum Name Baugruppe Artikelnummer bearb. 03.07.2019 Kramer 034470 gepr. Benennung s-max RD kpl. 160kg AAT Alber Antriebstechnik GmbH Ehestetter Weg 11 Zeichnungsnummer D-72458 Albstadt Tel.: 07431/1295-0 D1604 Fax: 07431/1295-36 Zust. Änderung Datum Name www.aat-online.de Ers. für... -
Seite 13: Lieferumfang
Steigeinheit Griff einheit Akku-Pack mit Lade-Elektronik und Sicherheitverriegelung Ladegerät inkl. Anleitung 4.11 Zubehör HINWEIS - Nur AAT Alber Antriebstechnik GmbH Zubehörteile verwenden. + 15 mm KFZ-Spannungswandler 12 V / 230 V Zusätzlicher Akku-Pack Ladegerät mit Magnetladesystem Halterungen für Tragestühle... -
Seite 14: Montage
Montage 5.1 Griffeinheit W ARNUNG - Griffeinheit muss mit Feststellschraube sicher fixiert sein, damit sie sicher mit der Steigeinheit verbunden ist! WARNUNG - Die Aufnahme der Steigeinheit darf nur durch den Hersteller, AAT-Außendienst oder autorisierten Fachhändler eingestellt werden! Eine 9-polige Sub-D-Kupplung in der Aufnahme stellt die elektrische Verbindung her. Griffeinheit und Steigeinheit Verbindung mit Feststellknopf miteinander verbinden. -
Seite 15: Inbetriebnahme
Inbetriebnahme HINWEIS - s-max mindestens eine Stunde vor Inbetriebnahme in frostfreier Umgebung lagern, um Fehlfunktionen oder Defekte zu vermeiden. HINWEIS - AUF/AB-Schalter erst wenige Sekunden nach Einschalten betätigen! 6.1 Griff e auf die richtige Höhe einstellen W ARNUNG - Griff muss mit Feststellschraube sicher fi xiert sein, damit sich die Griff einstellung nicht unmittelbar verändert! V ORSICHT - Quetschstelle an der Nutöff nung beachten, um Verletzungen zu vermeiden! Feststellschraube für Höhen-... -
Seite 16: Einschalten
6.3 Einschalten Sicherheitschip für s-max über EIN-/AUS- Schalter Wegfahrsperre einsetzen. einschalten. » Sicherheitschip muss einrasten! 6.4 Neutralstellung Steigbein durch Gedrückt- Richtig. Falsch! halten des AUF/AB-Schalters in Neutralstellung bringen. » Ist Einzelstufen- schaltung (s. Kap. 6.6) aktiviert, wird das Steigbein automatisch Neutral- stellung gestoppt! -
Seite 17: Überprüfen Der Sicherheitsbremsen
6.5 Überprüfen der Sicherheitsbremsen GEFAHR - Tritt nur eine einseitige bzw. keine Bremswirkung ein, s-max nicht benutzen, um ein Abstürzen von der Treppe zu vermeiden. Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! WARNUNG - Sicherheitsbremsen ohne Insasse prüfen! Hersteller Tipp: Hilfestellung Fuß... -
Seite 18: Comfortstep
6.7 ComfortStep HINWEIS - Soll eine Anpassung der Stufenhöhe vorgenommen werden, wenden Sie sich an den AAT-Außendienst oder autorisierten Fachhandel! Hersteller Information: jedem erneuten Einschalten Geräts Einzelstufenschaltung und der ComfortStep aktiviert. Deaktivieren / Aktivieren Sollten Sie den ComfortStep » LED leuchtet = ComfortStep nicht benötigen, können Sie... -
Seite 19: S-Max Am Tragestuhl Anbringen
Tragestuhl anbringen HINWEIS - Um den Tragestuhl mit dem s-max betreiben zu können, muss der Tragestuhl mit einer Halterung ausgerüstet werden. Das Halterungssystem wird durch die Firma AAT Alber Antriebstechnik GmbH angebaut. Eine zusätzliche Aufnahme befi ndet sich an der Rückenlehne des... -
Seite 20: S-Max In Die Untere Tragestuhl-Halterung Einführen
7.1 s-max in die untere Tragestuhl-Halterung einführen HINWEIS - Um ein Wegrollen des Tragestuhls zu verhindern, Feststellbremsen des Tragestuhls aktivieren. Steigbein des s-max ganz s-max leicht nach hinten s-max nach vorne schieben, einziehen. kippen und mittig an die bis untere Aufnahme bis Rückseite des Tragestuhls zum Anschlag in die untere heranfahren. -
Seite 21: S-Max Am Tragestuhl Fixieren
7.3 s-max am Tragestuhl fi xieren Nehmen einen Sicherungsstift in die Bohrung Sicherungsstifte (Quick-Pin) einer der oberen Rollstuhl- Vorgang auf der anderen zur Hand und drücken Sie mit Halterungen einstecken Seite wiederholen. dem Daumen den zentralen » E n t r i e g e l u n g s b o l z e n Anschließend die Aufnahme loslassen. -
Seite 22: Bedienung
Bedienung GEFAHR - Bedienung nur durch eine geschulte Personen, die körperlich und geistig in der Lage ist den s-max sicher zu bedienen! GEFAHR - Es dürfen sich keine weiteren Personen im Gefahrenbereich unterhalb des s-max aufhalten! GEFAHR - Vor jeder Verwendung Sicherheitsbremsen prüfen! (siehe Kapitel 6.5) WARNUNG - Rutschfestes Schuhwerk tragen, um ein Abrutschen von der Treppe zu vermeiden! WARNUNG - Immer mit beiden Händen bedienen, um Gefahrensituationen zu vermeiden und... -
Seite 23: Platz Nehmen Des Insassen
8.1 Platz nehmen des Insassen WARNUNG - Arme dürfen nicht über Armlehnen hinausragen, um mögliche Verletzungen zu vermeiden! s-max über den EIN-/AUS Sicherer Stand des s-max Nach dem Platz nehmen Schalter einschalten. AUF/AB-Schalter in Richtung Insassen AUF betätigen. sicheres Sitzen achten. »... -
Seite 24: Treppensteigsystem Ankippen
8.3 Treppensteigsystem ankippen WARNUNG - zum Treppensteigen und Befahren von schiefen Ebenen muss der s-max angekippt werden! Hersteller Tipp: Falls Sie den s-max nicht selbstständig kippen können, Steigbeine als Ankipphilfe verwenden. » s-max einschalten » AUF-/AB-Schalter Richtung AB betätigen, Fuß Antriebsgehäuse s-max kann bewegt werden. -
Seite 25: Fahren Auf Der Schiefen Ebene
8.4 Fahren auf der schiefen Ebene W ARNUNG - Aus Sicherheitgründen sollte eine zweite Person behilflich sein, um mit zu Lenken! HINWEIS - unbedingt Sicherheitshinweise aus Kapitel 8 beachten! Ggf. Handgriffe auf s-max ankippen. Steigbein muss ganz Schulterhöhe ausziehen und » Ggf. Hersteller Tipp aus eingezogen werden. Kap. 8.3 anwenden. mit Feststellknopf fixieren. Abwärts fahren Fahren Sie vorwärts an die Zum Abbremsen den s-max schiefe Ebene heran. -
Seite 26: Treppensteigen - Aufwärts
8.5 Treppensteigen - Aufwärts HINWEIS - unbedingt Sicherheitshinweise aus Kapitel 8 beachten! Neutralstellung einstellen. s-max ankippen Rückwärts ganz an Stufe » Steigbein muss ganz Balance halten. fahren. eingezogen werden. 2-3 Stufen nach oben gehen. AUF/AB-Schalter Richtung s-max steigt hinauf. AUF drücken. »... -
Seite 27: Treppensteigen - Abwärts
8.6 Treppensteigen - Abwärts HINWEIS - unbedingt Sicherheitshinweise aus Kapitel 8 beachten! G EFAHR - Sobald das Steigbein Last übernimmt ist Zug an den Handgriff en spürbar. s -max fl acher halten, um entgegenzuwirken! Neutralstellung einstellen. s-max ankippen s-max nach vorne schieben, » Steigbein muss ganz Balance halten. Sicherheitsbremsen eingezogen werden. greifen. AUF/AB-Schalter Richtung s-max steigt hinab. -
Seite 28: Auf Treppe Ablegen / Not-Aus Funktion
8.7 Auf Treppe ablegen / Not-Aus Funktion s-max ablegen » S i c h e r h e i t s b r e m s e n Not-Aus Funktion verhindern ein Abrollen! Tritt eine Gefahrensituation auf, folgendermaßen vorgehen: » AUF-/AB-Schalter solange »... -
Seite 29: Transport
WARNUNG - Reparaturen und Sicherheitstechnische Prüfungen dürfen nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel durchgeführt werden! (siehe Kapitel 9.5) WARNUNG - Gehäuse des s-max darf nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel geöff net werden! HINWEIS - Es wird empfohlen alle zwei Jahre eine sicherheitstechnische Prüfung... -
Seite 30: Akku Und Ladegerät
9.1 Akku und Ladegerät VORSICHT - Vor Feuchtigkeit schützen und nicht mit feuchten Händen berühren, um Stromschläge sowie Defekte zu vermeiden! HINWEIS - Akkus nach jedem Gebrauch laden. HINWEIS - Ladegerät und Spannungswandler vor Ölen, Fetten, aggressiven Reinigungsmitteln, Verdünnungen oder Beschädigungen schützen. HINWEIS - Bedienungsanleitung Ladegerät/Spannungswandler beachten. - Seite 31 Herstellerhinweis: Ist der Akku-Pack vollständig geladen, schält das Ladegerät automatisch in die Erhaltungsladung um. Zum Ausgleich der Selbstentladung des Akkus, ist das Ziel der Erhaltungsladung, die Akkus in vollständig geladenem Zustand zu halten. Während der Erhaltungsladung leuchtet die LED grün. Akku im Kraftfahrzeug laden Kontaktieren Ihren...
-
Seite 32: Brems- Und Steigfußbeläge Prüfen
HINWEIS - Mindestbelagsdicke der Bremsbeläge = 1 mm - Falls unterschritten oder beschädigt Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! HINWEIS - Ist ein Belag abgenutzt oder beschädigt, müssen beide Steigfußrollen durch den Hersteller, den AAT-Außendienst oder durch den autorisierten Fachhandel ausgewechselt werden! Bremsbeläge der Sicherheits- Steigfußrollen regelmäßig auf bremsen regelmäßig prüfen. -
Seite 33: Reinigung Und Desinfektion
9.3 Reinigung und Desinfektion WARNUNG - Es darf keine Feuchtigkeit in das Geräteinnere gelangen! Stromschläge könnten die Folge sein! Nur feuchte, keinenfalls nasse Tücher verwenden! WARNUNG - Nach Reinigung alle sicherheitsrelevanten Funktionen testen! WARNUNG - Während Reinigung nicht rauchen! HINWEIS - Treppensteiger von Zündquellen fern halten! HINWEIS - Sicherheitsbremsen in Felgen wöchentlich oder bei Verschmutzung mit Spiritus reinigen! Gefahrenhinweise Spiritus beachten! HINWEIS - Keinen Hochdruckreiniger verwenden! -
Seite 34: Sicherungen Wechseln
A dürfen ersetzt werden! Ersatzsicherungen sind beim Hersteller erhältlich! HINWEIS - Sollte die Sicherung öfter durchbrennen, so kontaktieren Sie die den Hersteller oder einen autorisierten Fachhandel! HINWEIS - Als Austauschsicherungen dürfen nur vom Fachhändler oder AAT erworbene Sicherungen verwendet werden! Sicherung Akku-Pack Akku-Pack darf während dem... -
Seite 35: Sicherheitstechnische Prüfung
9.6 Entsorgung Ihr s-max und dessen Akkus sind langlebige Produkte. Nach Ablauf der natürlichen Lebensdauer können Sie diese Komponenten an die AAT Alber Antriebstechnik GmbH oder deren Fachhändler zur Entsorgung zurückgeben. Der s-max und dessen Akkus dürfen nicht an Orten entsorgt werden, die nach der aktuellen, im jeweiligen Land gültigen Gesetzgebung, nicht dafür... -
Seite 36: Langzeit-Einlagerung
Sollte keine sicherheitstechnische Prüfung notwendig sein, müssen vor Inbetriebnahme unbedingt die elektrische Funktion und die Sicherheitsbremsen getestet werden! 10 Fehlerzustände und Problemlösungen W ARNUNG - Bei jeglichem auffälligen Verhalten den s-max nicht verwenden, um Gefahrensituationen zu vermeiden! s-max einschalten. LED blinkt. s-max ausschalten. » Fehlerzustände beachten! s-max erneut einschalten » LED blinkt - Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! -
Seite 37: Fehlerzustände
Akkus leer? einschalten Ja: Akkus laden. Problem noch vorhanden? Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen. Sicherheitschip eingesetzt? s-max fährt nicht Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen. Akkus lassen sich nicht laden Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen. -
Seite 38: Garantie Und Haftung
11 Garantie und Haftung Garantie AAT Alber Antriebstechnik GmbH übernimmt für den s-max (mit Ausnahme der Blei-Akkus) und allen Zubehörteilen, für den Zeitraum von zwei Jahren ab Empfangsdatum die Garantie, dass diese frei von Material- und Verarbeitungsfehlern sind. Für Blei-Akkus - deren ordnungsgemäße Pflege vorausgesetzt - übernimmt die AAT Alber Antriebstechnik GmbH die Garantie für den Zeitraum von einem Jahr ab Empfangsdatum. -
Seite 39: Original Eu-Konformitätserklärung
02_21 (1.1) Ideen bewegen mehr EU-Konformitätserklärung AAT Alber Antriebstechnik GmbH · Postfach 10 05 60 · D-72426 Albstadt · Tel.: 0 74 31.12 95-0 · Fax: 12 95-35 · www.aat-online.de · info@aat-online.de Original EU-Konformitätserklärung Hiermit erklären wir in alleiniger Verantwortung... -
Seite 40: Seriennummer
AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel.: +49.(0) 74 31.12 95-0 Fax: +49.(0) 74 31.12 95-35 info@aat-online.de · www.aat-online.de Seriennummer:...
