Icono Descripción
Alimentación eléctrica desconectada
4.4 Configuración del sistema de control de cámara
1 . Presione el botón de encendido para encender el dispositivo .
Icono Descripción
Encendido
Si están conectados un cabezal de cámara y un cable de luz aparece el vídeo en directo.
Si no están conectados el cabezal de cámara y el cable de luz, la pantalla mostrará barras
de colores .
2 . Conecte el conector macho del Camera Head (cabezal de cámara) del cable del Camera
Head, al conector hembra del Camera Head del sistema de control de cámara (Figura 4A).
3 . Alinee la flecha del conector macho con la flecha del conector hembra e insértelo . Si el
dispositivo está encendido, se encenderá un LED azul encima del conector del Camera
Head cuando el conector del Camera Head esté correctamente conectado (Figura 4A).
Icono Descripción
Cabezal de cámara (Camera Head)
4 . Introduzca el conector macho del cable de luz en el conector hembra del sistema de control
de cámara hasta que el cable se asiente en su posición (Figura 4B).
Icono Descripción
Conecte el cable de luz

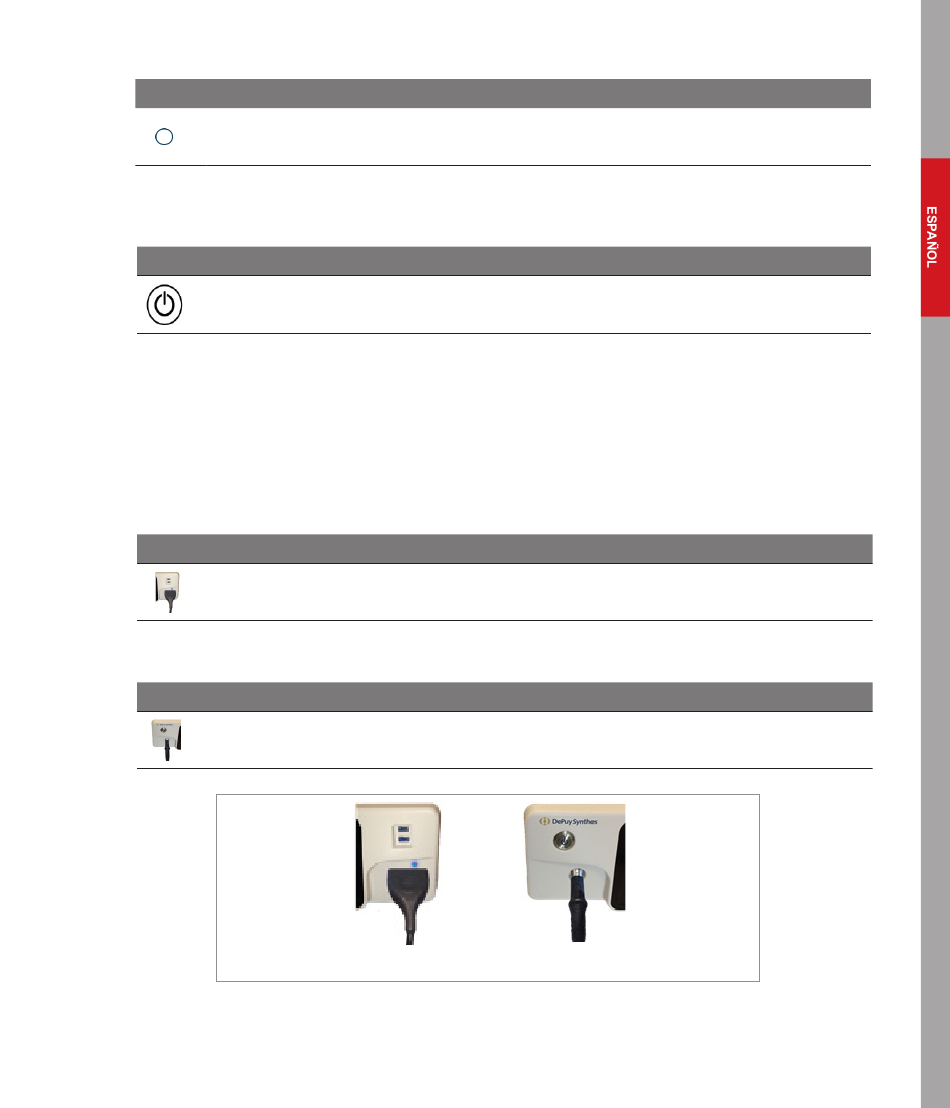

Figura 4.
A
Conexión del cable de luz y del Camera Head
79
