Kapitel 3
Steuerelemente, Anzeigen und Alarmsignale
für den Anwender
Dieses Kapitel beschreibt dem Anwender Steuerelemente, Anzeigen und Alarmsignale auf dem
System. Betriebsanleitungen für Systemzubehör sind in separaten Gebrauchsanweisungen
beschrieben (siehe „1 .6 Kompatible Geräte") .
In Abbildung 1 ist die Vorderseite des Kamerasteuersystems zu sehen .
3.1

Steuerelemente und Anzeigen auf der Vorderseite

Nr. Beschreibung
1 Netzschalter
2
Buchse für Olympus Lichtkabel
3 LCD-Touchscreen
4 Zwei (2) USB-A 3 .0 Buchsen
5 LED-Anzeige Camera Head (Kamerakopf)
6
Anschluss für Kamerakopf (Camera Head)

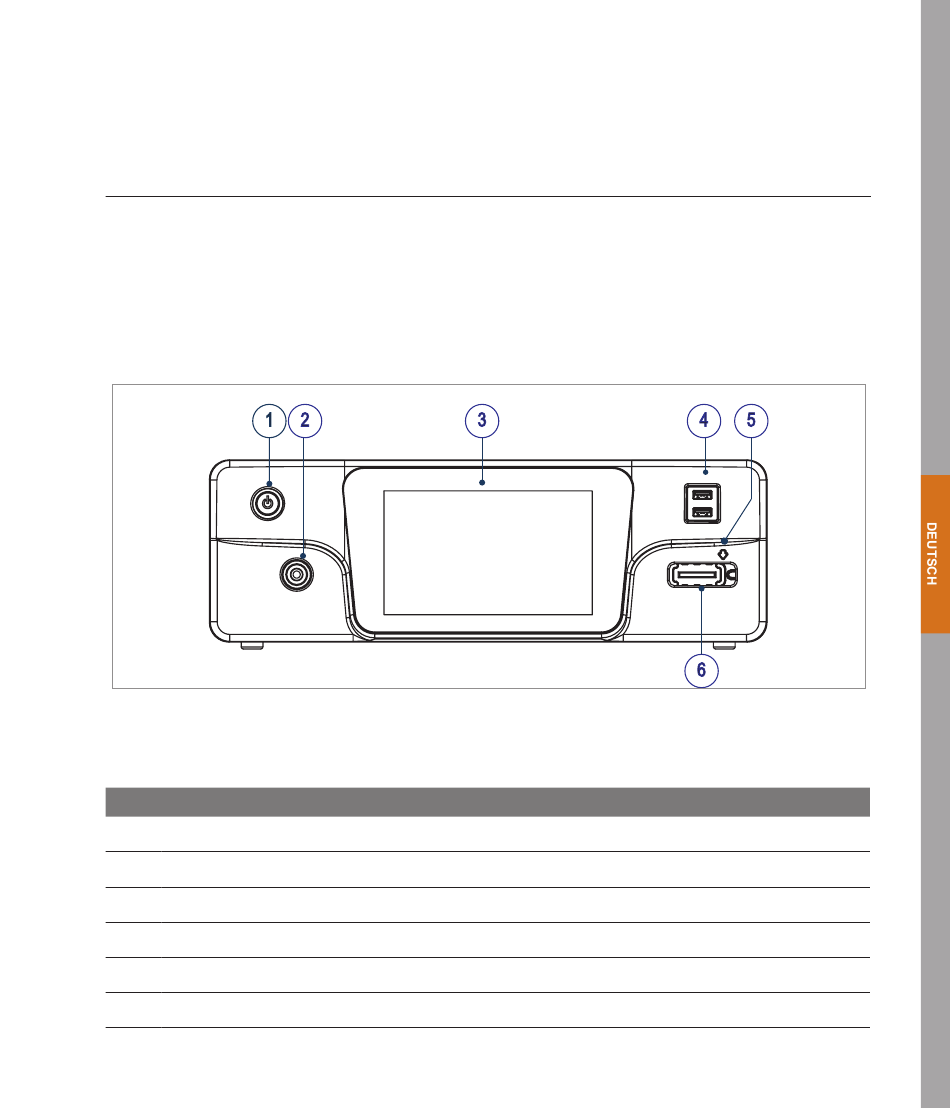

Abbildung 1. Vorderseite Kamerasteuersystem

Tabelle 1. Steuerelemente auf der Vorderseite
