Chapitre 3
Commandes, affichages et alertes à
l'attention de l'opérateur
Ce chapitre décrit les commandes, affichages et alertes à l'attention de l'opérateur du système.
Les instructions d'utilisation des accessoires du système sont décrites dans des notices
distinctes (se reporter à la section « 1.6 Dispositifs compatibles »).
La figure 1 présente la façade du système de contrôle de la caméra.
3.1 Commandes et affichage de la façade

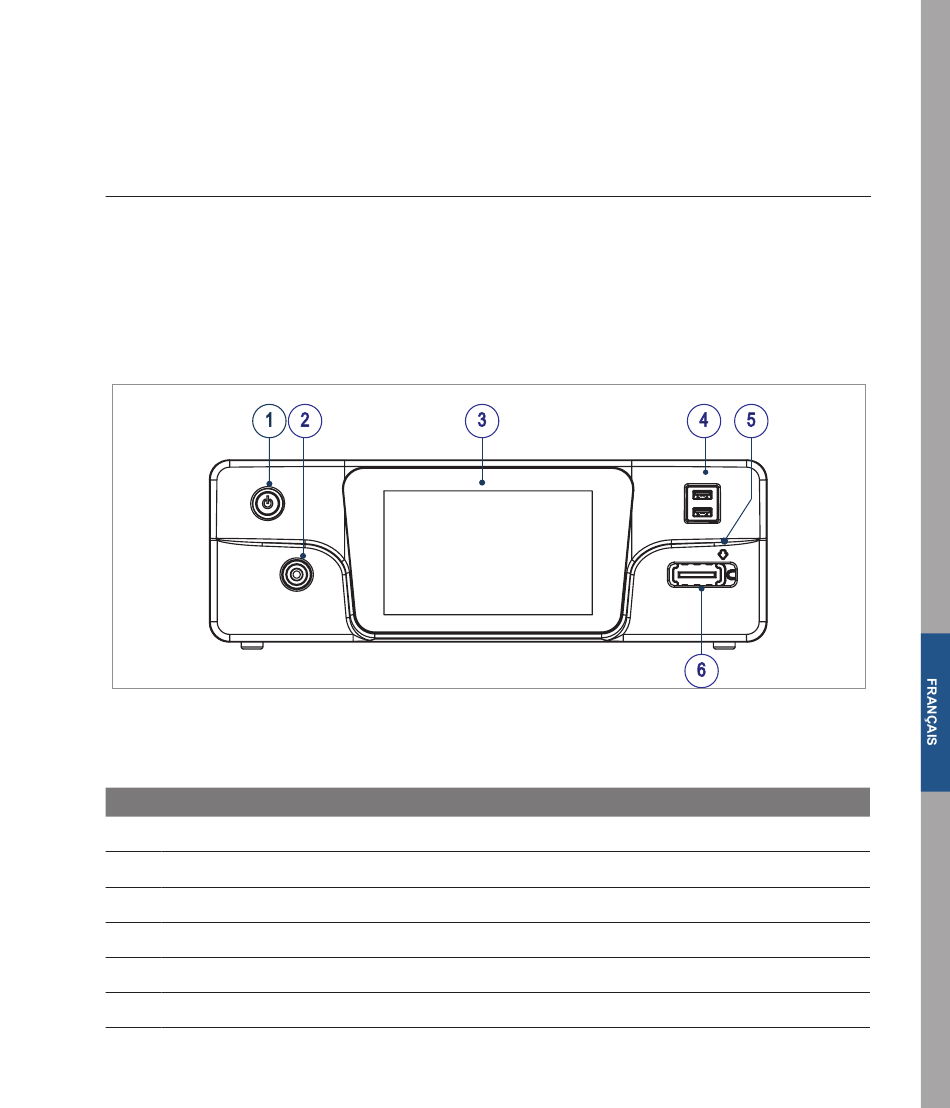

Figure 1. Façade du système de contrôle de la caméra
N° Description
1 Bouton d'alimentation
2
Port femelle du câble d'éclairage Olympus
3 Écran tactile LCD
4 Deux (2) ports femelle USB-A 3 .0
5 Indicateur LED de la Camera Head
6
Connecteur de la Camera Head
Tableau 1. Commandes de la façade
