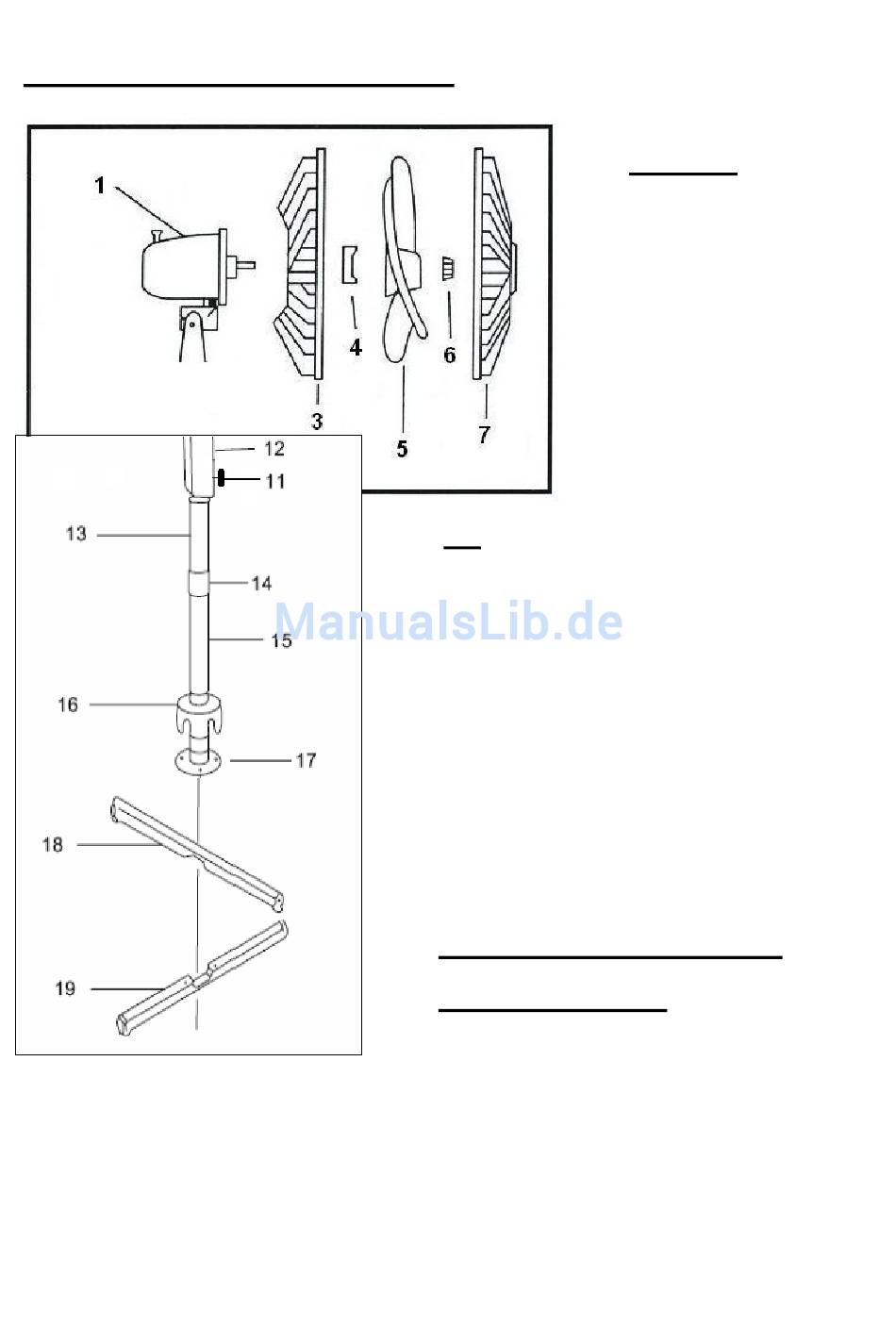

SCHÉMA DES COMPOSANTS
Posez maintenant le mât inférieur avec le support de mât (15+17)
sur la croix formée, puis vissez le tout à l'aide des 4 vis fournies.
Dévissez le collier de serrage (14). Déposez-le. Glissez l'ornement
de mât (16) aussi loin que possible sur le mât inférieur jusqu'à ce
qu'il couvre le support du mât (17). Tirez le support supérieur env.
26 cm du support inférieur, puis glissez le collier de serrage par-
25
VS
11. contre-écrou
12. panneau de commandes
13. mât supérieur
14. collier de serrage
15. mât inférieur
16. ornement de mât
17. support du mât
18. partie A du pied
19. partie B du pied
COMPOSITION VT & VS
Uniquement VS : Posez la partie
A (18) du pied sur la partie B (19)
(cf. illus.).
VT & VS
1. moteur
2. grille arrière
3. écrou
4. ailettes
5. bouchon
6. grille de devant
