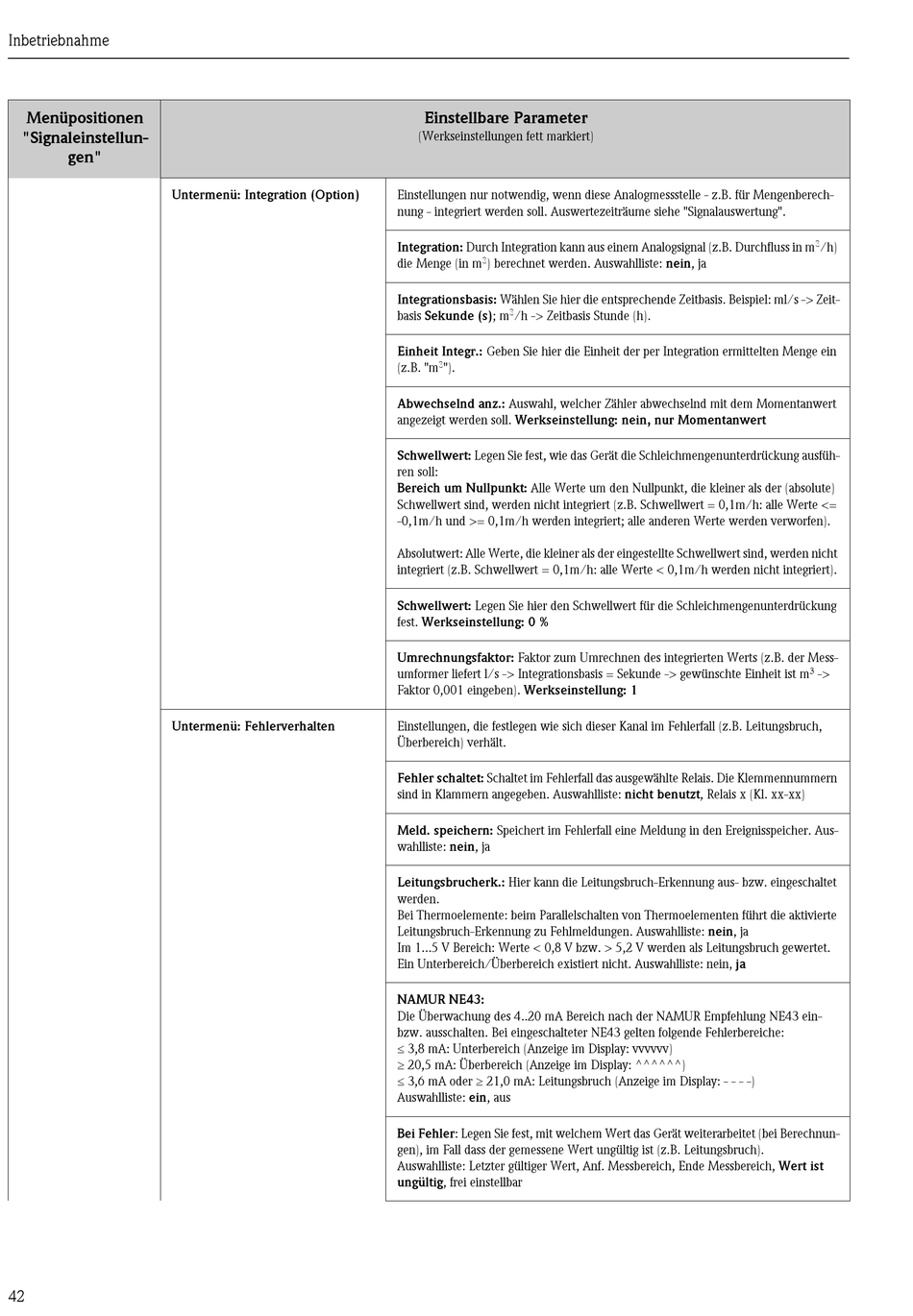

Inbetriebnahme
Menüpositionen
"Signaleinstellun-
gen"
Untermenü: Integration (Option)
Untermenü: Fehlerverhalten
42
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Einstellungen nur notwendig, wenn diese Analogmessstelle - z.B. für Mengenberech-
nung - integriert werden soll. Auswertezeiträume siehe "Signalauswertung".
Integration: Durch Integration kann aus einem Analogsignal (z.B. Durchfluss in m
3
die Menge (in m
) berechnet werden. Auswahlliste: nein, ja
Integrationsbasis: Wählen Sie hier die entsprechende Zeitbasis. Beispiel: ml/s -> Zeit-
3
basis Sekunde (s); m
/h -> Zeitbasis Stunde (h).
Einheit Integr.: Geben Sie hier die Einheit der per Integration ermittelten Menge ein
3
(z.B. "m
").
Abwechselnd anz.: Auswahl, welcher Zähler abwechselnd mit dem Momentanwert
angezeigt werden soll. Werkseinstellung: nein, nur Momentanwert
Schwellwert: Legen Sie fest, wie das Gerät die Schleichmengenunterdrückung ausfüh-
ren soll:
Bereich um Nullpunkt: Alle Werte um den Nullpunkt, die kleiner als der (absolute)
Schwellwert sind, werden nicht integriert (z.B. Schwellwert = 0,1m/h: alle Werte <=
-0,1m/h und >= 0,1m/h werden integriert; alle anderen Werte werden verworfen).
Absolutwert: Alle Werte, die kleiner als der eingestellte Schwellwert sind, werden nicht
integriert (z.B. Schwellwert = 0,1m/h: alle Werte < 0,1m/h werden nicht integriert).
Schwellwert: Legen Sie hier den Schwellwert für die Schleichmengenunterdrückung
fest. Werkseinstellung: 0 %
Umrechnungsfaktor: Faktor zum Umrechnen des integrierten Werts (z.B. der Mess-
umformer liefert l/s -> Integrationsbasis = Sekunde -> gewünschte Einheit ist m
Faktor 0,001 eingeben). Werkseinstellung: 1
Einstellungen, die festlegen wie sich dieser Kanal im Fehlerfall (z.B. Leitungsbruch,
Überbereich) verhält.
Fehler schaltet: Schaltet im Fehlerfall das ausgewählte Relais. Die Klemmennummern
sind in Klammern angegeben. Auswahlliste: nicht benutzt, Relais x (Kl. xx-xx)
Meld. speichern: Speichert im Fehlerfall eine Meldung in den Ereignisspeicher. Aus-
wahlliste: nein, ja
Leitungsbrucherk.: Hier kann die Leitungsbruch-Erkennung aus- bzw. eingeschaltet
werden.
Bei Thermoelemente: beim Parallelschalten von Thermoelementen führt die aktivierte
Leitungsbruch-Erkennung zu Fehlmeldungen. Auswahlliste: nein, ja
Im 1...5 V Bereich: Werte < 0,8 V bzw. > 5,2 V werden als Leitungsbruch gewertet.
Ein Unterbereich/Überbereich existiert nicht. Auswahlliste: nein, ja
NAMUR NE43:
Die Überwachung des 4..20 mA Bereich nach der NAMUR Empfehlung NE43 ein-
bzw. ausschalten. Bei eingeschalteter NE43 gelten folgende Fehlerbereiche:
 3,8 mA: Unterbereich (Anzeige im Display: vvvvvv)
 20,5 mA: Überbereich (Anzeige im Display: ^^^^^^)
 3,6 mA oder  21,0 mA: Leitungsbruch (Anzeige im Display: - - - -)
Auswahlliste: ein, aus
Bei Fehler: Legen Sie fest, mit welchem Wert das Gerät weiterarbeitet (bei Berechnun-
gen), im Fall dass der gemessene Wert ungültig ist (z.B. Leitungsbruch).
Auswahlliste: Letzter gültiger Wert, Anf. Messbereich, Ende Messbereich, Wert ist
ungültig, frei einstellbar
3
/h)
->
